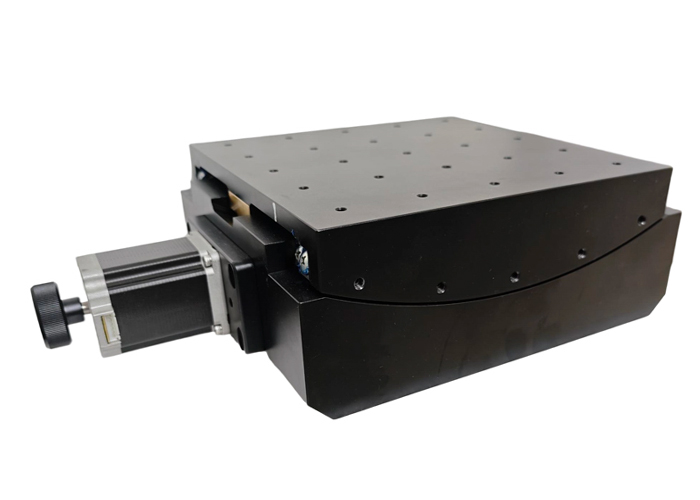

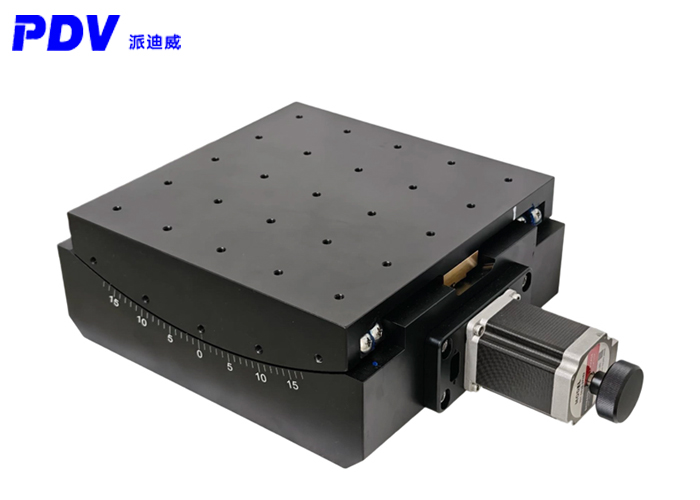

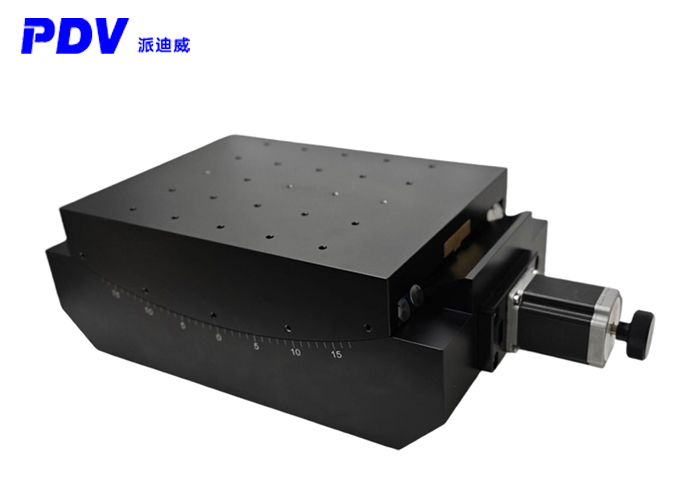

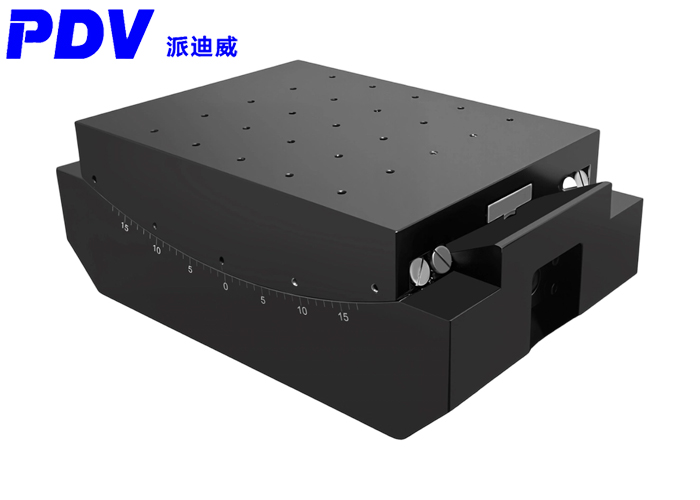

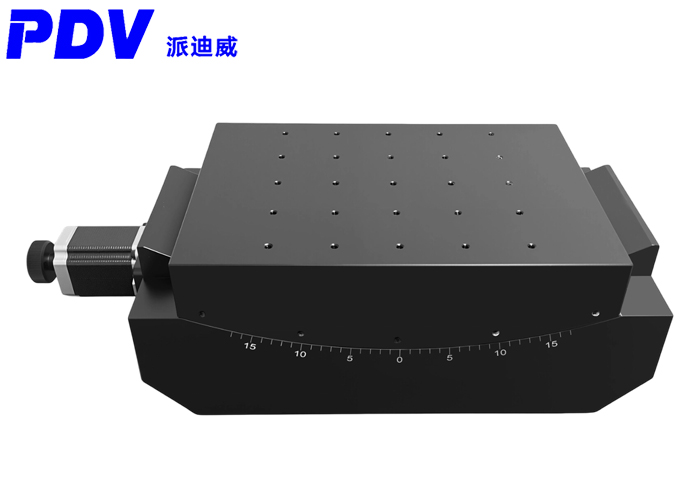

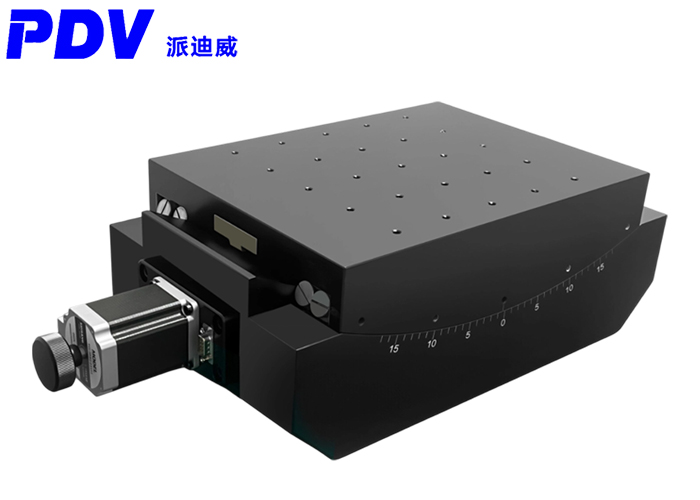

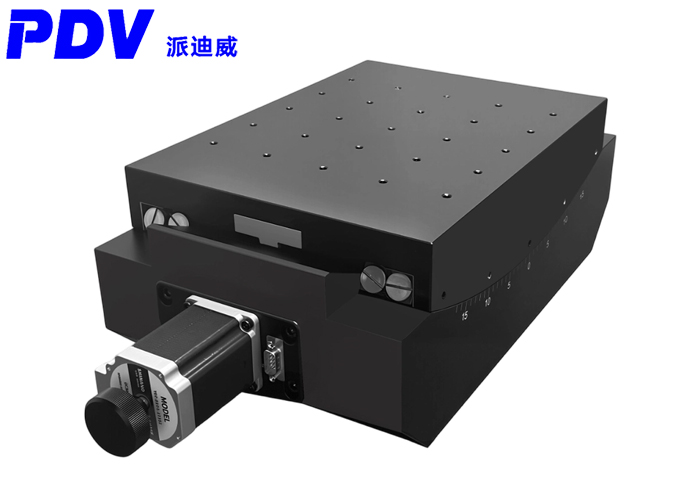

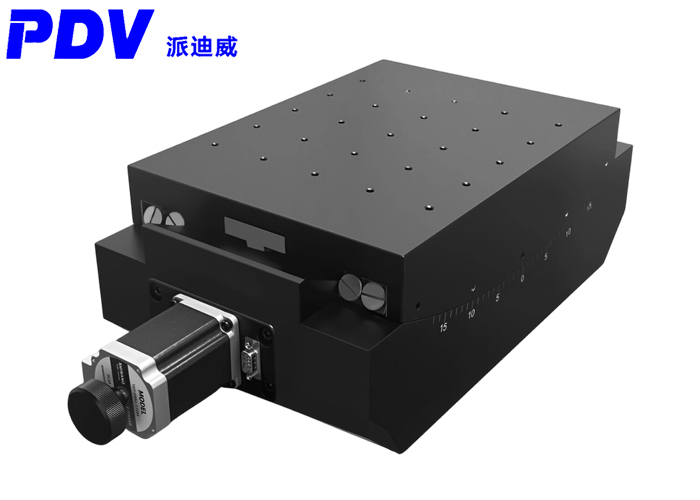

1电动摆动滑台主体材料采用硬质铝合金
表面黑色阳极氧化处理，外形大方、美观
采用精密蜗轮蜗杆驱动，弧形V型导轨导向
强度高、负载能力强、耐用性好
产品参数：
| 产品型号 | PT-GD250 | PT-GD370 | |
| 机械规格 | 台面尺寸（mm） | 250 X 250 | 250 X 340 |
| 角度范围（。） | ±15° | ||
| 整体高度（mm） | 110±0.1 | 155±0.1 | |
| 蜗轮蜗传动比 | 610:01:00 | 870:01:00 | |
| 导轨（导向机构） | 弧形V型滚珠导轨 | ||
| 蜗轮材料 | 黄铜 | ||
| 蜗杆材料及工艺 | 钢质，高频淬火 | ||
| 主体材料 | 铝合金，黑色阳极氧化处理 | ||
| 自重(Kg) | 14.8 | 30 | |
| 联轴器(外径-孔径，孔径2)(mm) | 30-6.35-10 | ||
| 精度规格 | 整步分所率（”） | 10.62 | 7.45 |
| 8细分下的分辨率（”） | ≈1.32 | ≈0.93 | |
| 重复定位精度 | 0.0006° | ||
| 单向定位精度 | ±0.008 | ||
| 最大速度(°/s)* | ≈5.9 | ≈4.1 | |
| 电气规格 | 电机及步距角（。） | 2相57步进电机，1.8 | |
| 电机型号 | 57BYG250CII | ||
| 工作电流（A） | 2.4 | ||
| 电机扭矩（Nm） | 1.72 | ||
| 驱动器厂牌及型号（另配） | 鸣志，SR4 | ||
| 滑台接头 | DB9（针） | ||
| 限位传感器（内置） | 2个KX-SS-5GL2W | ||
| 原点传感器（内置) | / | ||
| 传感器电压（V) | DC5-24V±10% | ||
| 消耗电流（mA) | 合计60mA以下 | ||
| 控制输出 | 限位传感器:干触点(干接点)输出 | ||
| 输出逻辑 | 限位传感器：触发时，输出开关ON（导通） | ||
| 负载 | 水平负截（Kg） | 30 | 30 |
| *注:最大速度是在空载情况下，按照步进电机600转/分钟的理论计算速度和实际测试值。 | |||

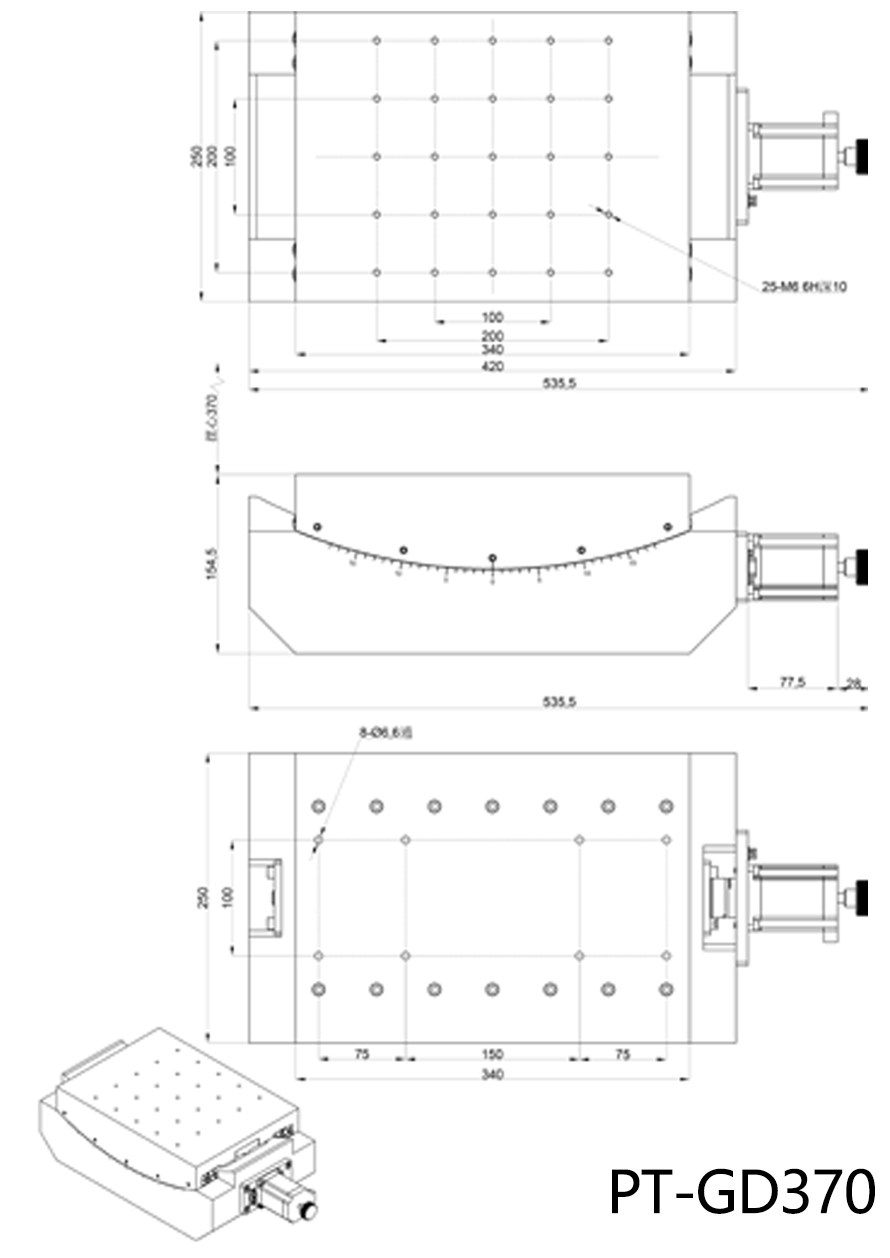

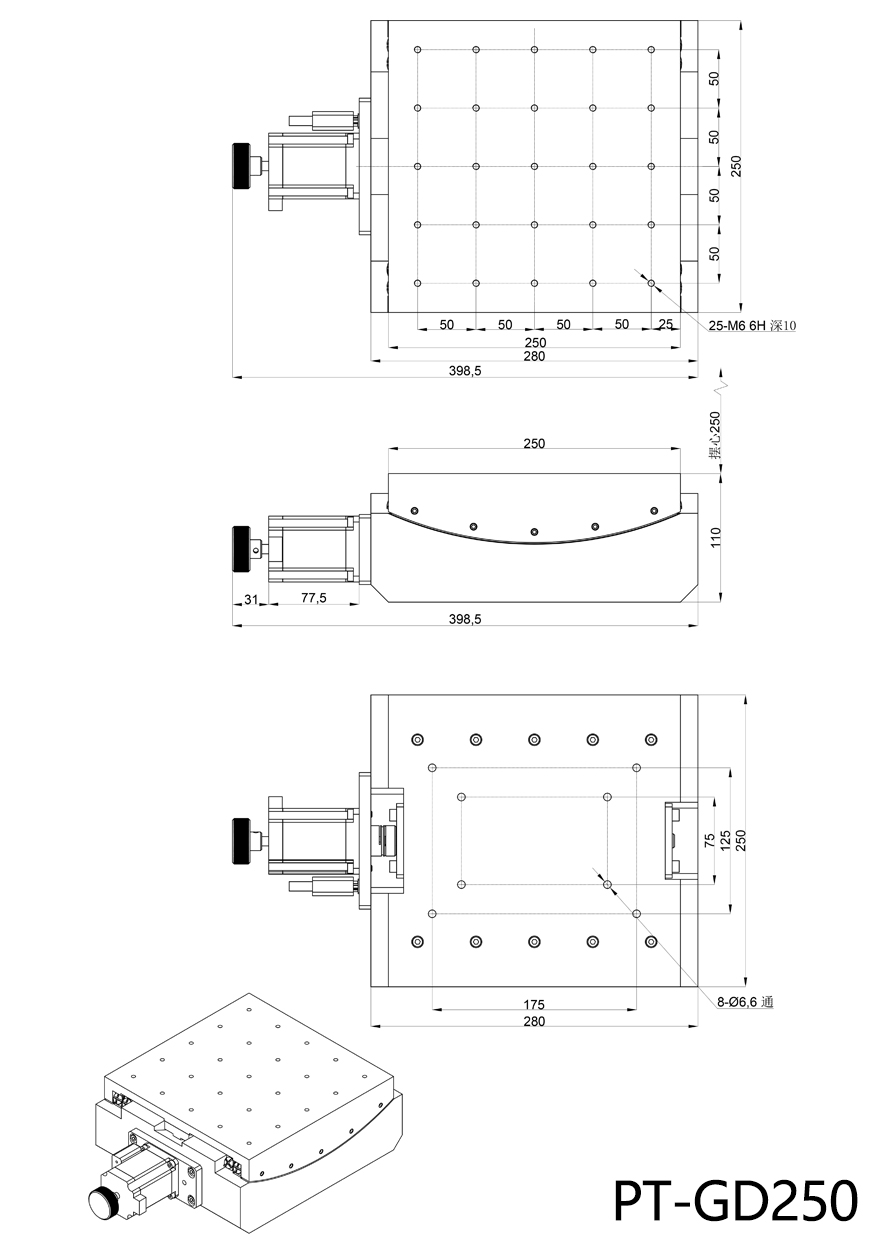

产品尺寸：
