产品特点：
采用精研蜗轮蜗杆驱动，定位精度较高
采用弧形V型滚珠导轨，有效控制旋转时的空间中心位置偏差
尺寸适中，方便同其他电移台产品组合使用
调整角度较大，适合于大多数调整领域
标配二相步进电机，带自锁，稳定、可靠
产品参数：
| 型号 | PT-GD195 | |
| 机械规格 | 台面尺寸(mm) | 120×180 |
| 角度范围(°) | ±15 | |
| 整体高度(mm) | 65±0.1 | |
| 蜗轮蜗杆传动比 | 450:1 | |
| 导轨(导向机构) | 弧形V型滚珠导轨 | |
| 蜗轮材料 | 黄铜 | |
| 蜗杆材料及工艺 | 钢质，高频淬火 | |
| 主体材料 | 铝合金，黑色阳极氧化处理 | |
| 自重(Kg) | 4.3 | |
| 联轴器(外径-孔径1-孔径2)(mm) | 2020-5-8 | |
| 精度规格 | 整步分辨率(") | 14.4 |
| 8细分下的分辨率(") | ≈1.8 | |
| 最大速度(°/s)* | 8 | |
| 电气规格 | 电机及步距角(°) | 2相42步进电机，1.8 |
| 电机型号 | 42M-1.8D | |
| 工作电流(A) | 1.7 | |
| 电机扭矩(N·m) | 0.42 | |
| 驱动器厂牌及型号(另配) | 信浓电机 | |
| 滑台接头 | DB9(针) | |
| 限位传感器(内置) | 2个KX-EE-SX672 | |
| 原点传感器(内置) | 1个PI-ITR8104 | |
| 传感器电压(V) | DC5-24V士10% | |
| 消耗电流(mA) | 合计60mA以下 | |
| 控制输出 | 限位传感器：干触点（干接点）输出； 零位光电传感器：NPN开路集电极输出； DC5-24V8mA以下残留电压0.3V以下（负载电流 2mA时） | |
| 输出逻辑 | 限位传感器：触发时，输出开关ON（导通）； 零位光电传感器：检测（遮光）时输出晶体管 OFF（非导通） | |
| 负载 | 水平负载(kg) | 20 |

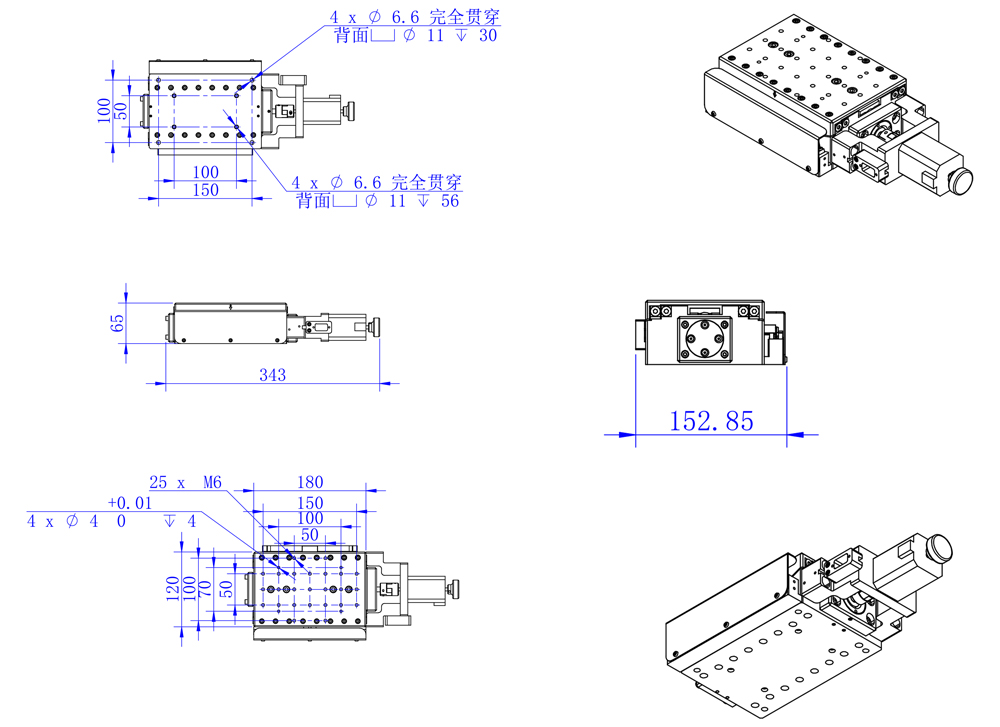

产品尺寸：
