产品参数：
| 型号 | PT-GD510 | PT-GD508 | PT-GD506 | ||
| 机械规格 | 移动角度 | ±10° | ±8° | ±6° | |
| 滑台面尺寸 | 50×50mm | ||||
| 导轨 | 交叉滚柱导轨 | ||||
| 驱动方式 | 研磨滚珠丝杆，φ4，导程1mm | ||||
| 主体材质及表面处理 | 铝合金-黑色阳极氧化 | ||||
| 自重 | 约0,3kg | ||||
| 尺寸公差 | 厚度 | 18±0.2mm | |||
| 旋转中心高度 | 50±0.2mm | 68±0.2mm | 86±0.2mm | ||
| 旋转中心摆动精度 | 0.01mm内 | ||||
| 精度规格 | 分辨率（脉冲） | 0.0021° | 0.0016° | 0.0013° | |
| 最大速度 | 31.5°/sec | 23.5°/sec | 19°/sec | ||
| 重复定位精度 | ±0.005°内 | ||||
| 负载 | 3kgf | ||||
| 空转 | ±0.005°内 | ||||
| 电气规格 | 马达 | C：两相步进马达28框（信浓） | |||
| 传感器 | 型号 | 微型光电传感器 EE-SX4320(0MR0N)<原点一个，限位两个> | |||
| 控制输出 | MPN开路集电极输出DC24V 8mA以下，残留电压0.3V以下（负载电流2mA时） | ||||
| 工作电流 | <60mA | ||||
| 输出逻辑 | 检测（遮光）时：输出晶体管OFF(非导通） | ||||
| 出线接口 | HRS12P公端（引出长约200mm） | ||||

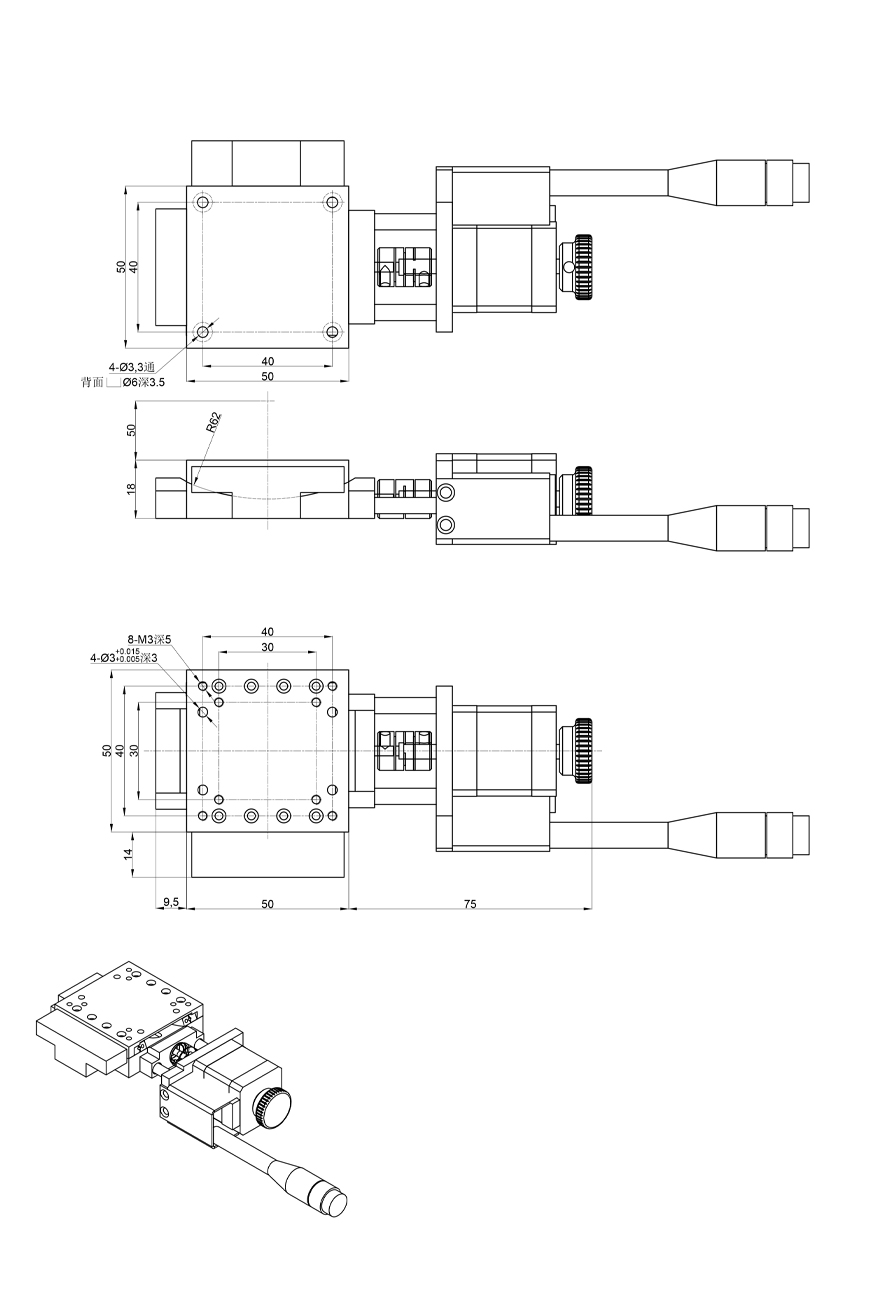

产品尺寸：
注意事项:
我们很高兴你能和我们合作。为了节省你的时间，在选择产品时，请查看参数或与我们的销售沟通，避免你购买的产品，因参数与你的使用要求不一致，耽误你的工期进度。我们再次感谢你的支持。
