  • PT-GD306 电动高精度角位台 蜗轮蜗杆 角度位移台 角度仪 定位台

产品名称: PT-GD306 电动高精度角位台 蜗轮蜗杆 角度位移台 角度仪 定位台

分享
规格:

产品参数为电性能参数


型号

PT-GD306

角度范围

±15°

台面尺寸

100×130mm

传动比

304∶1

旋转中心高

120 mm±0.2 mm

驱动机构

蜗轮和蜗杆机构

导轨形式

交叉滚柱导轨

步进电机(1.8°)

SST57D2121

主体材料

铝合金

表面处理

阳极氧化发黑

中心承载

15kg

重量

9kg

分辨率

≈0.007°≈25″(无细分)
≈1.3″(20细分)

旋转中心精度

0.03 mm

速度

10°/sec

重复定位精度

±3″

定位精度(选配光栅)

±8″

空回

±3″

丢步

2″


产品详情:

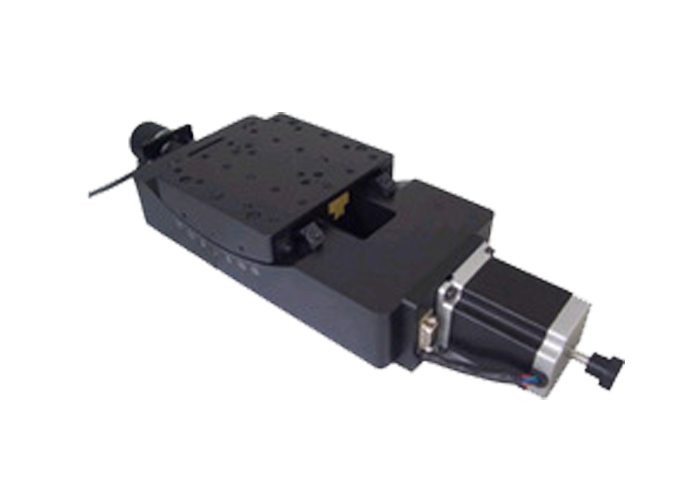

电动高精度角位台:PT-GD306

产品特性:

※采用精密的蜗轮蜗杆结构,运动舒适,可以任意正向和反向旋转且空回极小

※设计精巧的消空回结构,可调整长期使用造成的空回间隙

※特殊的结构设计,角位台台面极低的偏摆和倾斜,使运动更加平稳

※步进电机和蜗杆通过高品质弹性联轴节连接,传动同步,消偏性能好,大大降低了偏心扰动且噪音小

※电动角位台可平放使用也可立式使用,可与其他种类台子组成多维电动调整台

※电动角位台成对设计,可叠加,可单独使用,两种旋转半径精心设计,叠加后可绕一共点两维正交旋转

※具有限位功能,初始零位功能,换装伺服电机,加装旋转编码器,接受产品的改制和量身定制

PT-GD306 电动高精度角位台 蜗轮蜗杆 角度位移台 角度仪 定位台
