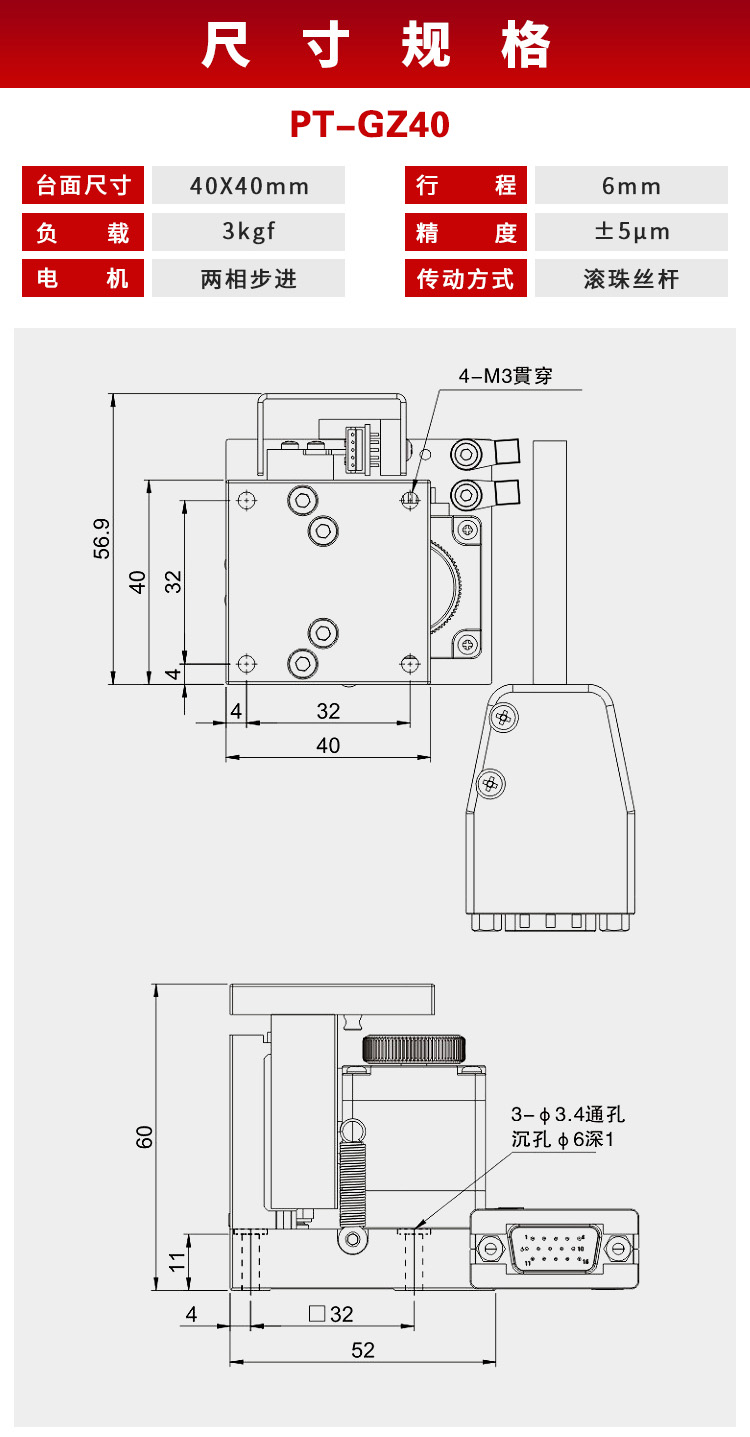

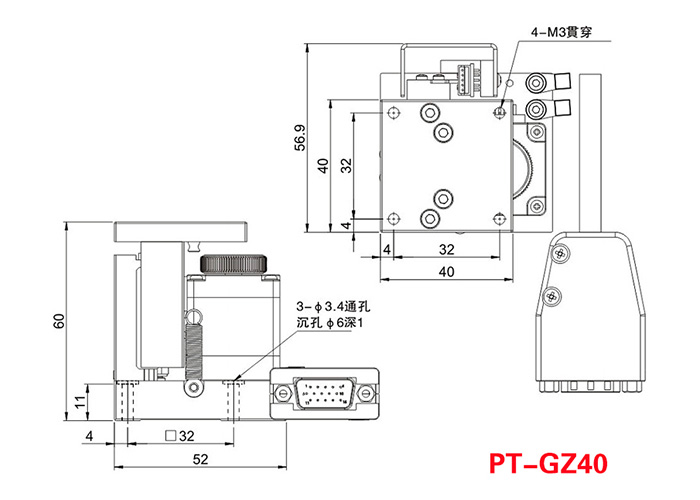

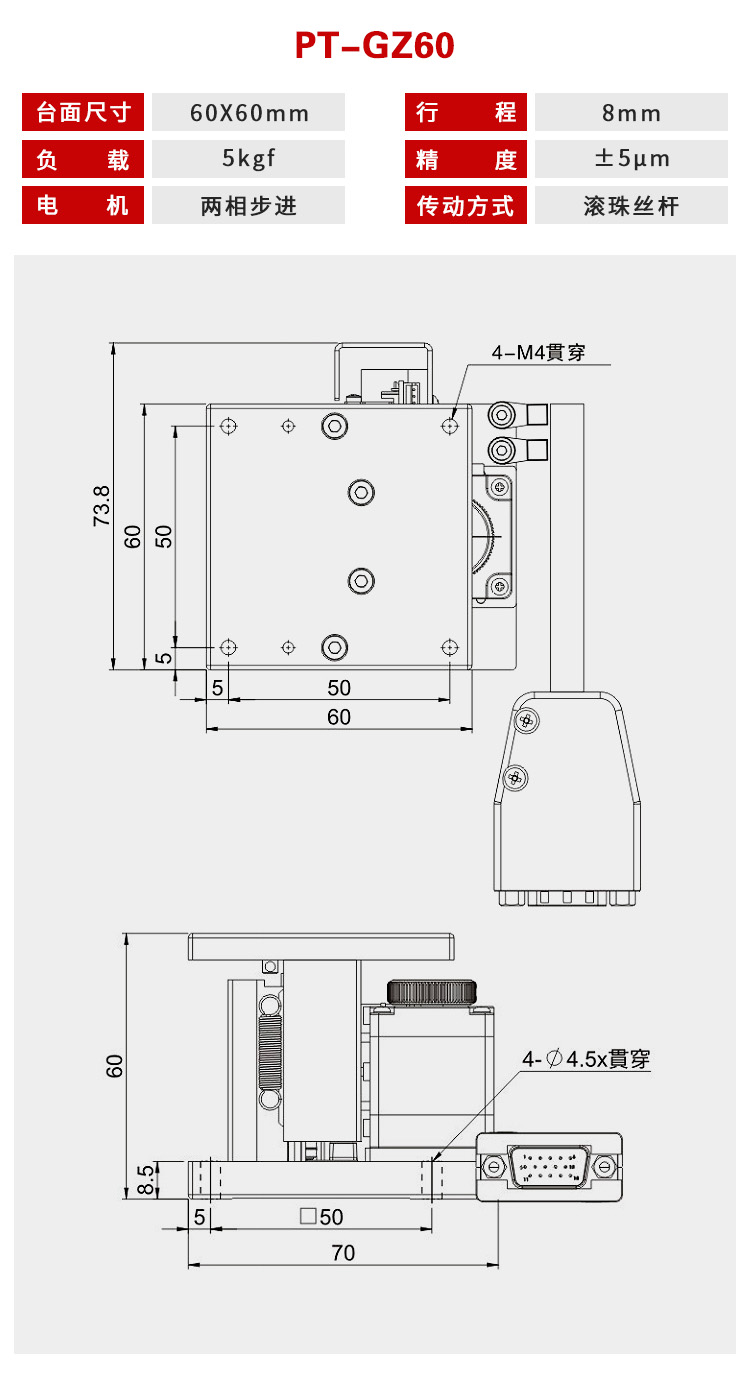

型号 | PT-GZ40 | PT-GZ60 | PT-GZ80 | ||
机 械 规 格 | 台面尺寸 | 40×40mm | 60×60mm | 80×80mm | |
移动行程 | 6mm | 8mm | 10mm | ||
传动方式 | 时规皮带+滚珠螺杆Φ6，导程1mm | ||||
轨道 | 线性滚珠导引式 | ||||
滑台材质/表面处理 | 钢制/镀无电解镍 | ||||
自重 | 0.6kg | 1.0kg | 1.5kg | ||
联轴器 | 无配置连轴器 | ||||
精度等级 | N：标准型 | ||||
出线方向 | N：一般出线 | ||||
精 度 规 格 | 解析度 | 5μm/2.5μm | 2.5μm/1.25μm | ||
速度(全步级) | 12mm/sec | 6mm/sec | |||
单向定位精度 | 30μm | ||||
反复定位精度 | ±5μm | ||||
荷重 | 3Kgf | 5Kgf | |||
空转 | 5μm | ||||
平行度 | 50μm | ||||
运动真直度 | 4μm | ||||
运动平行度 | 20μm | ||||
电 气 规 格 | 马达 | 类型/出轴型式 | 2相步进/ 28双出轴 | ||
品牌/型号 | （另外选购） | ||||
驱动器 | 品牌/型号 | （另外选购） | |||

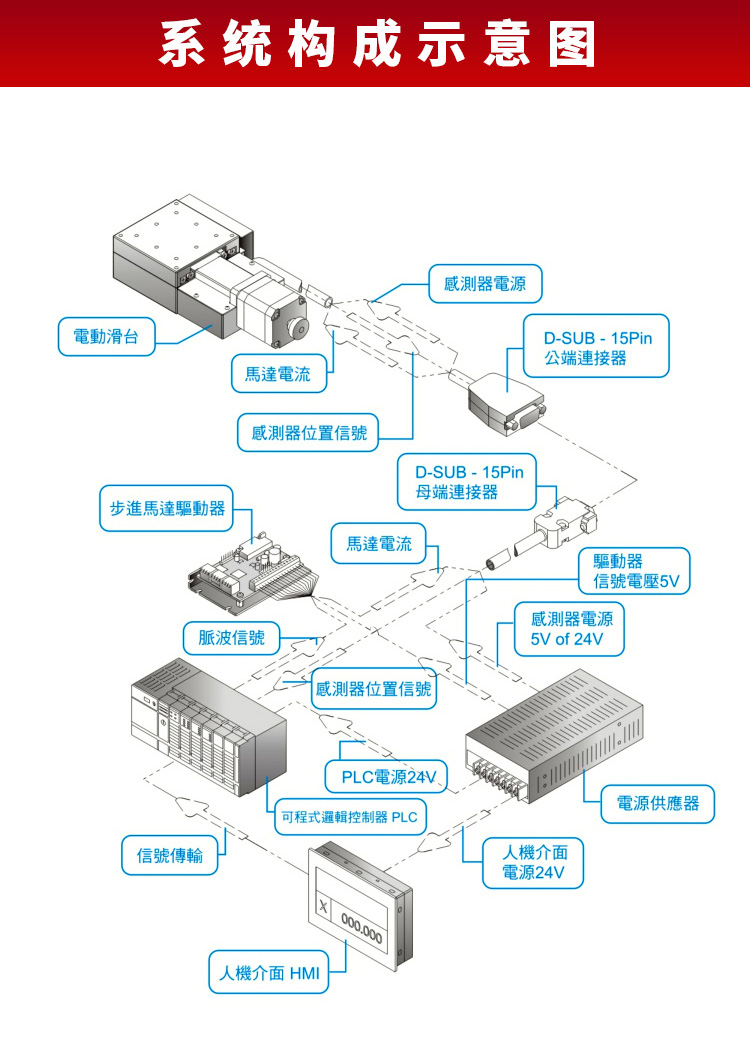

接头 | 滑台侧接头 | 15Pin公端连接器D-SUB | |||
控制器侧接头 | 15Pin母端连接器D-SUB(另外选购) | ||||
感测器 | 行程原点感测器 | 光电感测器EE-SX4134 | |||
行程极限感测器 | |||||
电源电压 | 24V±10% | ||||
控制输出 | NPN闲放式集电极输出24V 8mA以下 | ||||
输出控制 | 检测(感应时):输出电晶体OFF (非导通) | ||||
◎产品标准接头型式为D-SUB。
◎若机构出线需为HRS，请另行告知。
◎一般出线为标准出线，不分左、右出线。
备注:
以上价格为经济型配置，含35cm长普通电缆线1根，D-SUB15pin公端接头1个信浓28步进电机1台，光电开关1个，基本参数按标准行程设计生产客户若有其它技术要求的，具体以实际报价为准。
