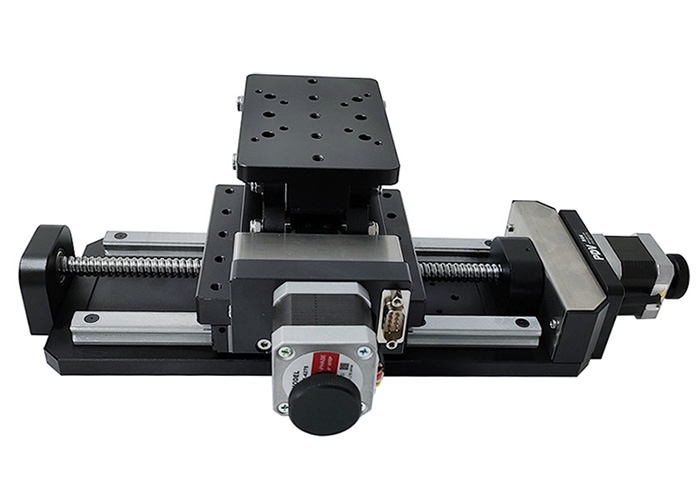

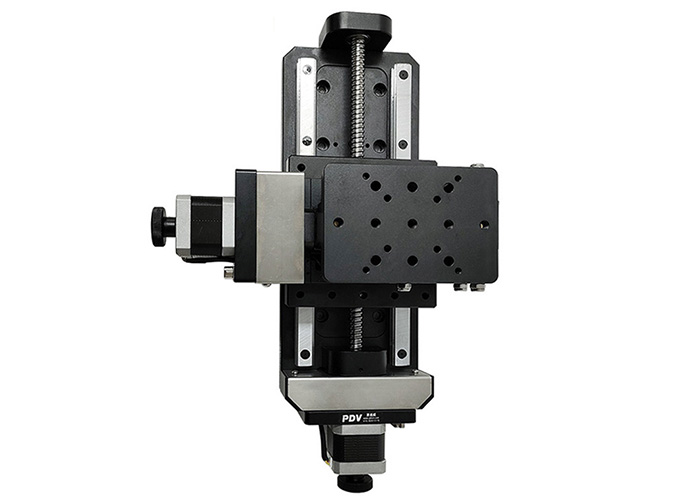

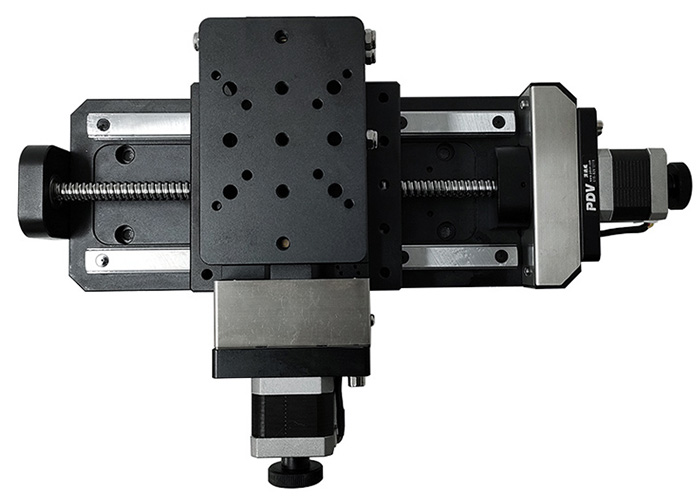

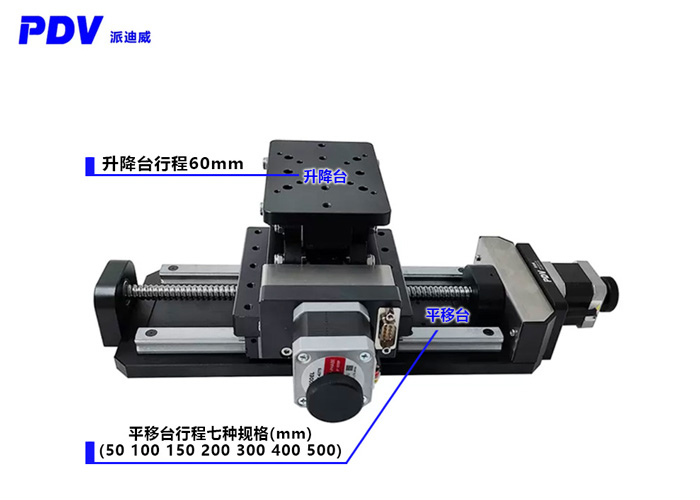

电动升降台PT-GD401、电动平移台PT-GD140G组成二维电动位移台。
| 产品型号 | PT-GD401 |
| 行程 | 60 mm |
| 台面尺寸 | 120mm×80mm |
| 驱动机构 | 精研丝杠副 |
| 导轨形式 | 滑动导轨 |
| 步进电机(1.8°) | 42BYG |
| 主体材料 | 铝合金 |
| 表面处理 | 阳极氧化发黑 |
| 中心承载 | 5kg |
| 重量 | 1.15kg |
| 调整量 | 5μ（无细分） |
| 0.25μ（20细分） | |
| 速度 | /sec |
| 重复定位精度 | 10μ |
| 空回 | 4μ |
| 丢步 | 3μ |
产 品 型 号 | PT-GD140G-50 | PT-GD140G-100 | PT-GD140G-150 | PT-GD140G-200 | PT-GD140G-300 | PT-GD140G-400 | PT-GD140G-500 | |
结 构 参 数 | 行程 | 50 mm | 100 mm | 150 mm | 200 mm | 300 mm | 400 mm | 500 mm |
台面尺寸 | 120×120mm | 120×120mm | 120×120mm | 120×120mm | 120×120mm | 120×120mm | 120×120mm | |
螺杆规格 | 精密滚珠螺杆（导程4 mm） | 滚珠螺杆（导程5 mm） | ||||||
导轨 | 精密线性滑块导轨 | |||||||
步进电机(步距角) | 42（1.8°） | 57（1.8°） | ||||||
主体材料 | 铝合金 | |||||||
表面处理 | 阳极氧化发黑 | |||||||
台面中心负载 | 30 kg | 50 kg | ||||||
平台自重 | 2.8kg | 3.4kg | 4.5kg | 5.2kg | 6.3kg | 7.2kg | 8.3kg | |
精 度 参 数 | 8细分分辨率 | 2.5μm | 3.125μm | |||||
速度 | 20mm/sec | 40mm/sec | 50mm/sec | |||||
重复定位精度 | 5μm | |||||||
定位精度（选配光栅） | 8μm | |||||||
直线度 | 5μm | 6μm | 8μm | |||||
运动平行度 | 10μm | 15μm | 20μm | |||||
俯仰 | 25″ | 50″ | 60″ | |||||
偏摆 | 20″ | 25″ | 30″ | |||||
回程间隙 | 2μm | |||||||
丢步运动 | 3μm | 5μm | ||||||
附 件 描 述 | 可加装失电制动功能(Z) | |||||||
可加装光栅尺(G) | ||||||||
可换装伺服电机(D) | ||||||||
可加装防尘罩(F) | ||||||||
产品不含控制器，控制器单独订购
精密型电动升降台(剪式): PT-GD401
产品特性：
■标配步进电机，公司的ZD-KZ系列运动控制器可对其实现自动化控制
■升降台系采用剪型升降支撑，双导轨五轴过定位机构，保证运动平稳,承载大，寿命长
■采用精密研配丝杠驱动，运动舒适，可以任意升降且空回小
■步进电机和丝杆通过高品质弹性联轴节连接，传动同步，消偏性能好，大大降低了偏心扰动且噪音小。
■电动升降台平放使用，可与其他种类台子组成多维电动调整台
■具有限位功能，初始零位功能 ，换装伺服电机，加装旋转编码器，接受产品的改制和量身定制。

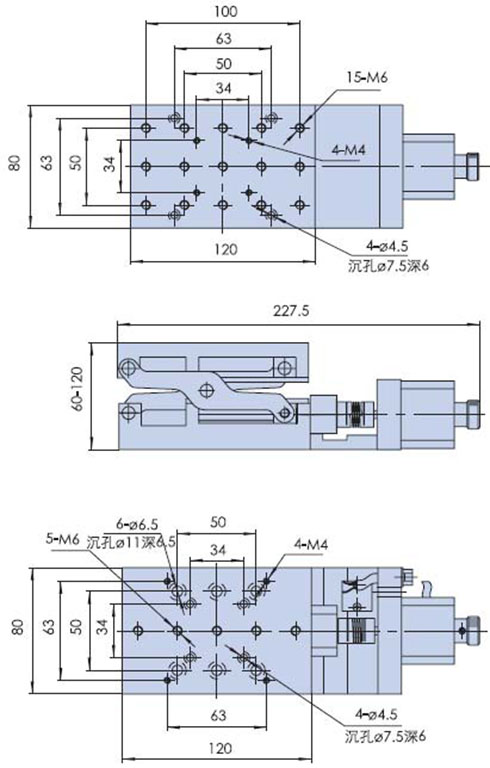

PT-GD401尺寸图：
高精度电动平移台：PT-GD140G
产品特性：
※导轨采用精密线性滑块导轨（方形，整体与底板连接），运动舒适，承载大，适合单轴重载或多轴组合使用
※精磨电移台底板和合理的导轨固定方式大大的降低了电移台的俯仰和偏摆，使运动的直线度和平行度有较大提高
※可换装伺服电机，光栅尺做闭环控制，实现高速重载
