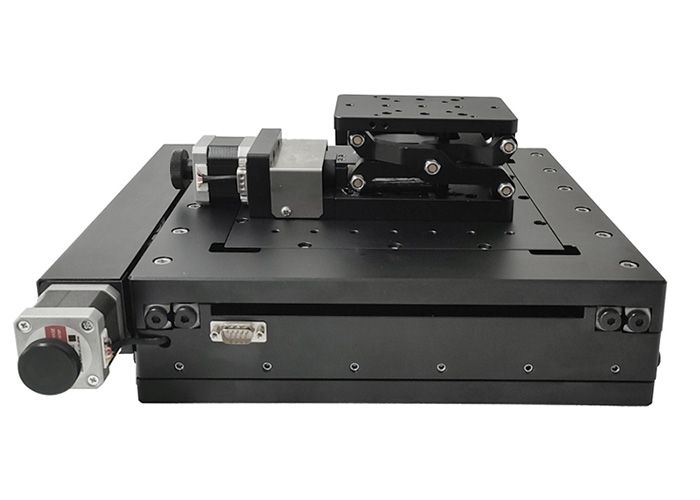

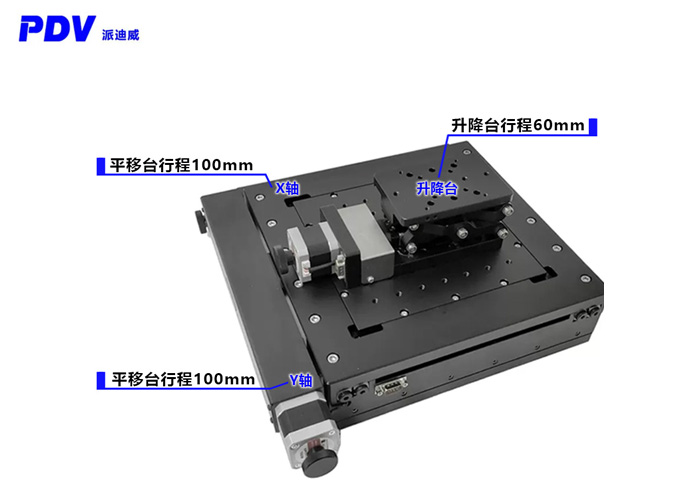

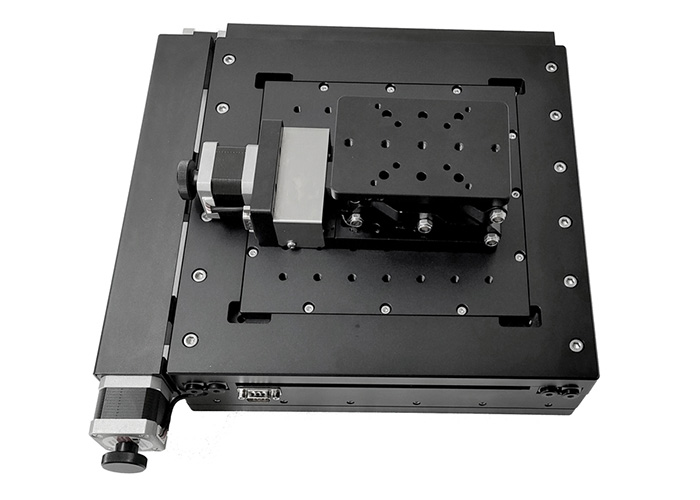

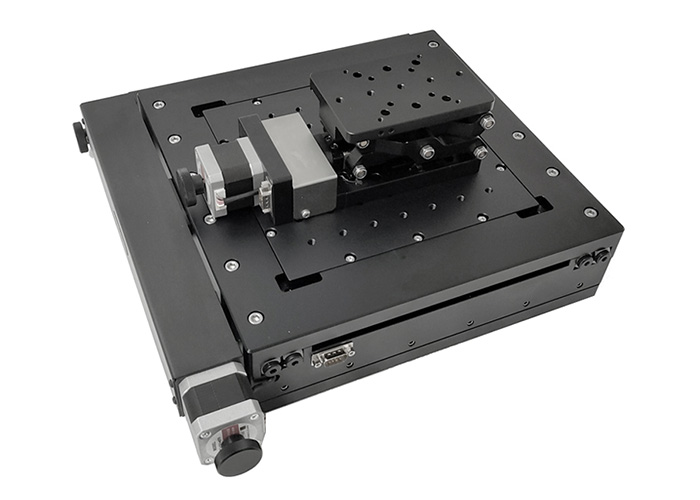

电动整体组合台PT-XY100 、电动升降台PT-GD401组合而成。
产品详情:产品不含控制器，控制器单独订购
精密型电动升降台（剪式）: PT-GD401
产品特性：（精度描述里的参数是电性能指标）
■标配步进电机9针接口，公司的运动控制器可对其实现自动化控制
■升降台系采用剪型升降支撑，双导轨五轴过定位机构，运动平稳,承载大，寿命长
■采用精密研配丝杠驱动，运动舒适，可以任意升降且空回小
■步进电机和丝杆通过高品质弹性联轴节连接，传动同步，消偏性能好，降低了偏心扰动且噪音小。
■电动升降台平放使用，可与其他种类台子组成多维电动调整台
■具有限位功能，可选配：初始零位功能 ，换装伺服电机，加装旋转编码器，接受产品的改制和定制。
| 产品型号 | PT-GD401 |
| 行程 | 60 mm |
| 台面尺寸 | 120mm×80mm |
| 驱动机构 | 精研丝杠副 |
| 导轨形式 | 滑动导轨 |
| 步进电机(1.8°) | 42BYG |
| 主体材料 | 铝合金 |
| 表面处理 | 阳极氧化发黑 |
| 中心承载 | 5kg |
| 重量 | 1.15kg |
| 调整量 | 5μ（无细分） |
| 0.25μ（20细分） | |
| 速度 | /sec |
| 重复定位精度 | 10μ |
| 空回 | 4μ |
| 丢步 | 3μ |

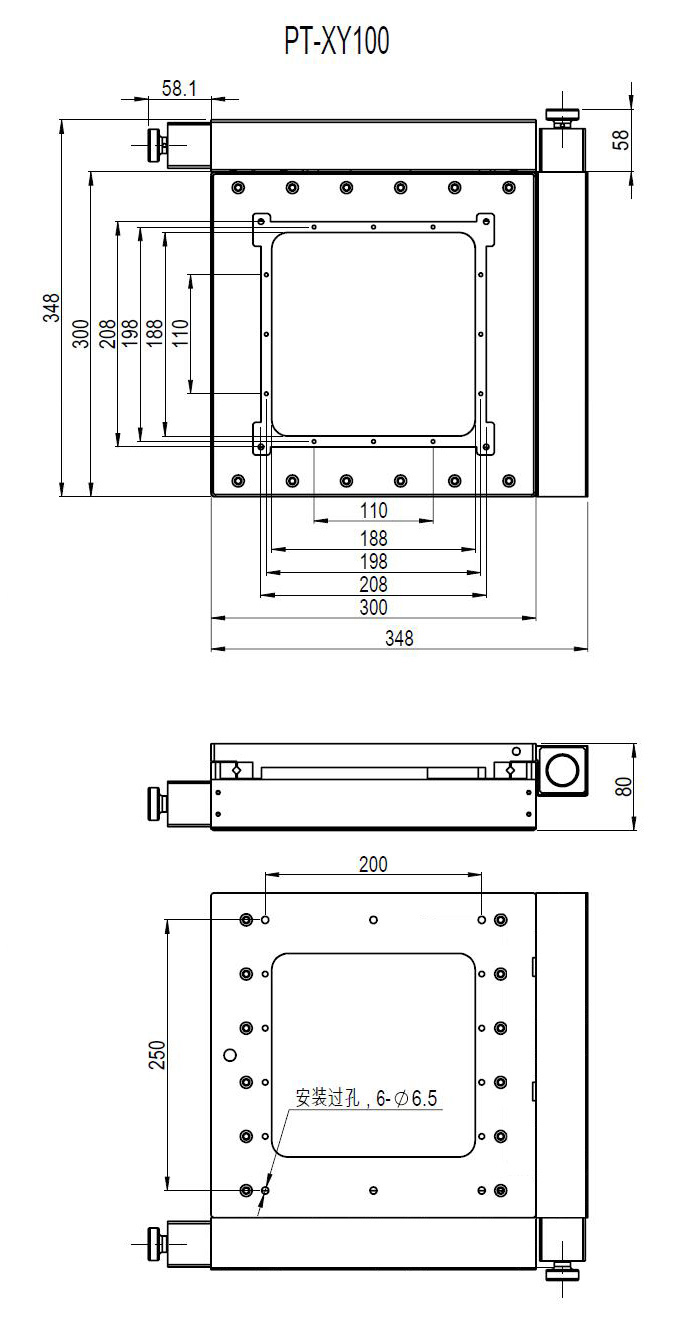

电动整体组合台：PT-XY100
产品特性：
※标配步进电机，公司的运动控制器可对其实现自动化控制
※产品结构小巧轻薄，适合于在轻载，低速的情况下使用，以及科学实验中使用
※高品质精磨丝杠驱动，小导程，相同细分数可达到高的分辨率
※巧妙的消空回螺母结构设计，可使研磨丝杠副的间隙降到z小
※精密方导轨，运动舒适，有侧向调整导轨预紧力和消间隙之功能，可多维组合使用
※精磨电移台底板和合理的导轨固定方式大大的降低了电移台的俯仰和偏摆，使运动的直线度和平行度有较大提高
产品参数：
| 产品型号 | PT-XY100 | |
| 结构描述 | X,Y轴行程 | 100 mm |
| 台面尺寸 | 300×300mm | |
| 螺杆导程 | 4 mm | |
| 导轨 | 精密交叉滚柱导轨 | |
| 步进电机（步距角） | 42(1.8°) | |
| 主体材料 | 铝合金 | |
| 表面处理 | 阳极氧化发黑 | |
| 台面中心承载 | 50 kg | |
| 平台自量 | 8.3 kg | |
| 精度描述 | 分辨率 | 20μm（无细分），2.5μm（8细分） |
| 速度 | 40mm /sec | |
| 重复定位精度 | 2μm | |
| 定位精度（选配光栅） | 3μm | |
| 直线度 | 5μm | |
| 运动平行度 | 15μm | |
| 俯仰 | 50″ | |
| 偏摆 | 25″ | |
| 回程间隙 | 2μm | |
| 丢步 | 2μm | |
| 可加装光栅尺(G) | ||
| 可换装伺服电机(D) | ||
注意事项:
我们很高兴你能和我们合作。为了节省你的时间，在选择产品时，请查看参数或与我们的销售沟通，避免你购买的产品，因参数与你的使用要求不一致，耽误你的工期进度。我们再次感谢你的支持。
