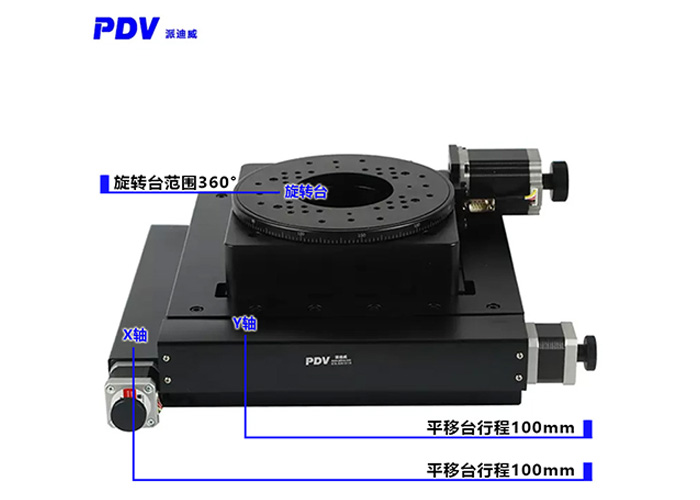

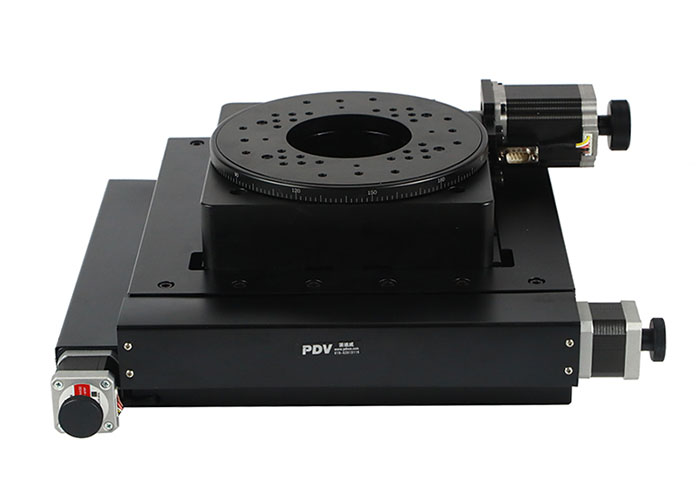

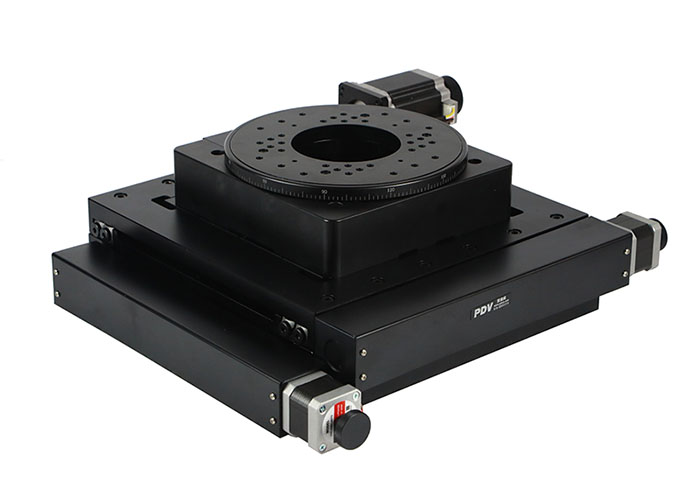

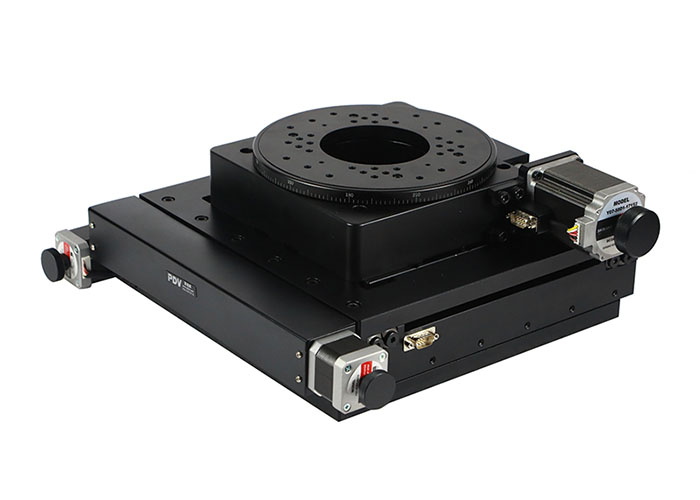

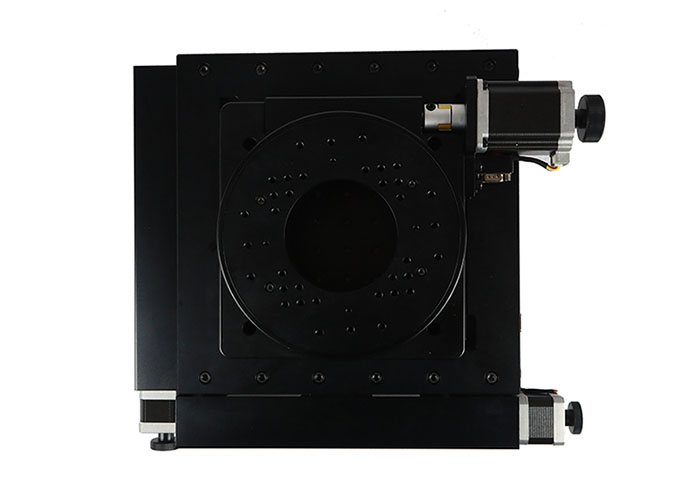

电动整体组合台PT-XY100 ，电动旋转台PX110-200 组合而成。
产品型号 | PT-XY100 | 产品型号 | PX110-200 | ||
结 构 参 数 | X,Y轴行程 | 100 mm | 结 构 描 述 | 角度范围 | 360° |
台面尺寸 | 300×300mm | 台面尺寸 | φ200mm | ||
螺杆导程 | 4 mm | 传动比 | 180∶1 | ||
导轨 | 精密交叉滚柱导轨 | 驱动机构 | 蜗轮和蜗杆机构 | ||
步进电机（步距角） | 42(1.8°) | 导轨形式 | 轴承 | ||
主体材料 | 铝合金 | 步进电机1.8° | 57BYG | ||
表面处理 | 阳极氧化发黑 | 主体材料 | 铝合金 | ||
台面中心承载 | 50 kg | 表面处理 | 阳极氧化发黑 | ||
平台自量 | 8.3 kg | 中心承载 | 55kg | ||
精 度 参 数 | 分辨率 | 20μm（无细分），2.5μm（8细分） | 重量 | 7.9kg | |
速度 | 40mm /sec | 精 度 描 述 | 分辨率 | 0.01°=36″（无细分） 0.0005°=1.8″（20细分） | |
重复定位精度 | 2μm | 速度 | 25°/sec | ||
定位精度（选配光栅） | 3μm | 重复定位精度 | 0.005°=18″ | ||
直线度 | 5μm | 定位精度（选配光栅） | 0.01°=36″ | ||
运动平行度 | 15μm | 端跳精度 | 15μ | ||
俯仰 | 50″ | 空回 | 0.005°=18″ | ||
偏摆 | 25″ | 偏心 | 20μ | ||
回程间隙 | 2μm | 丢步 | 0.005°=18″ | ||
丢步 | 2μm | 平行度 | 100μ | ||
回程间隙 2μm | 丢步 2μm |
|
| ||
可加装光栅尺(G) 可换装伺服电机(D) |
|
| |||

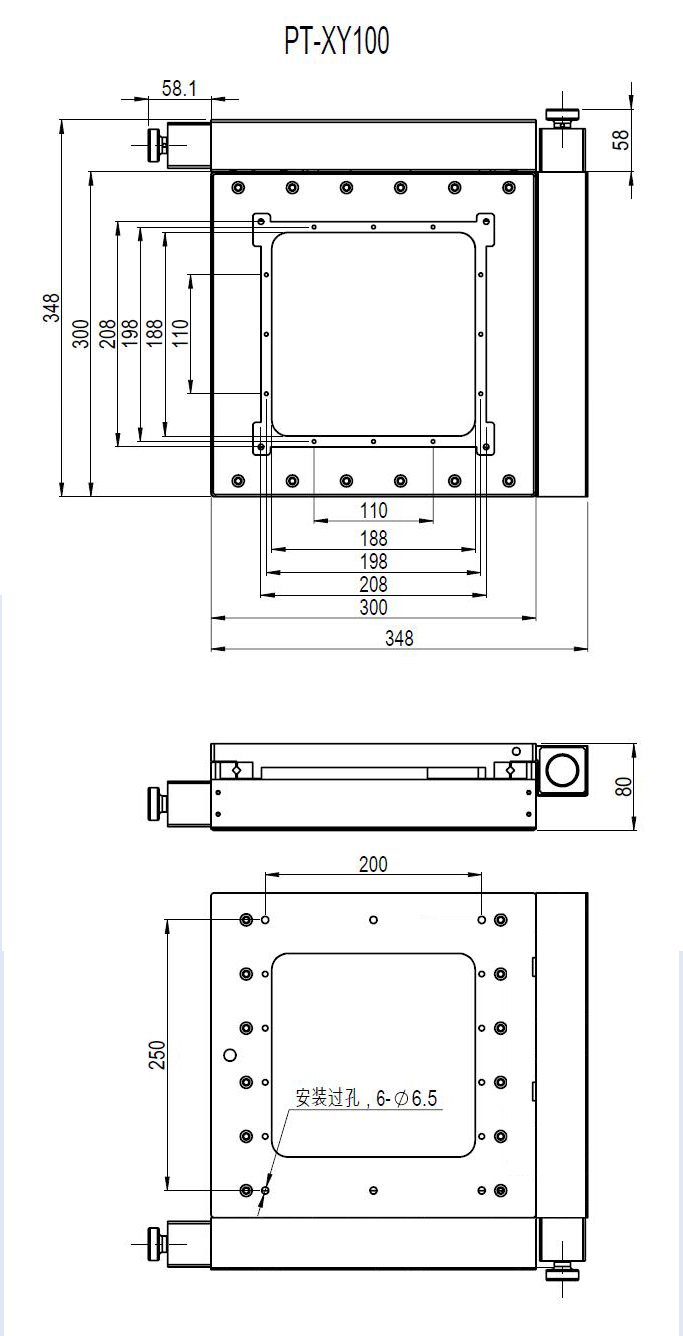

产品尺寸图：

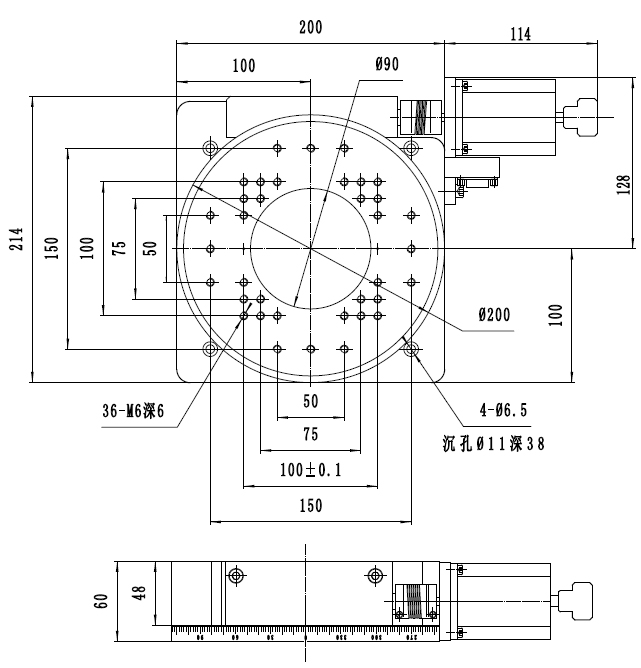

PX110-200
我们很高兴你能和我们合作。为了节省你的时间，在选择产品时，请查看参数或与我们的销售沟通，避免你购买的产品，因参数与你的使用要求不一致，耽误你的工期进度。我们再次感谢你的支持。
