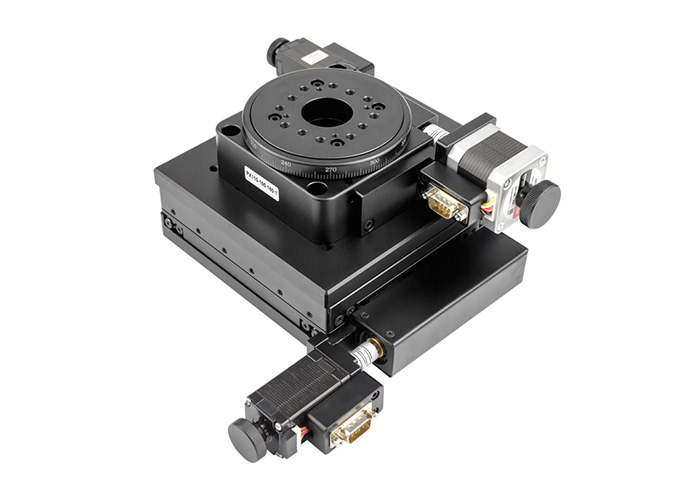

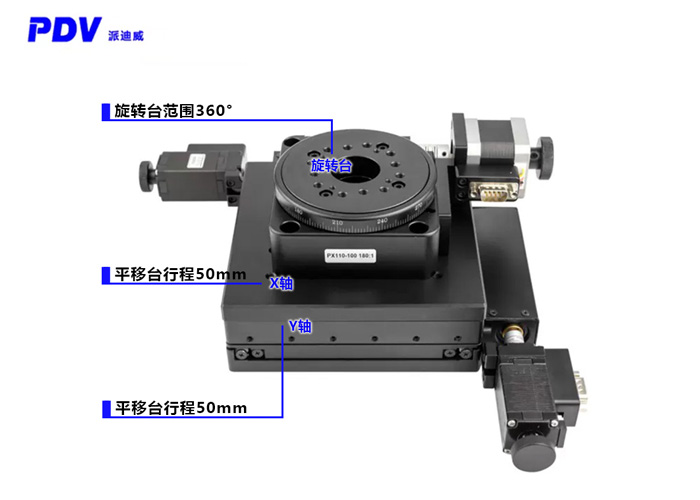

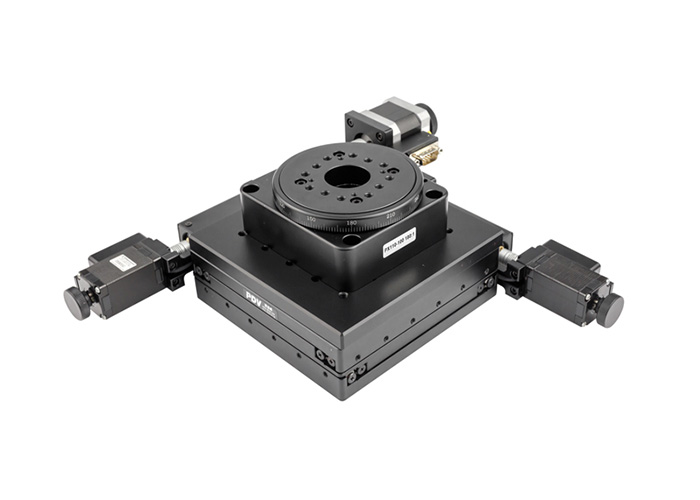

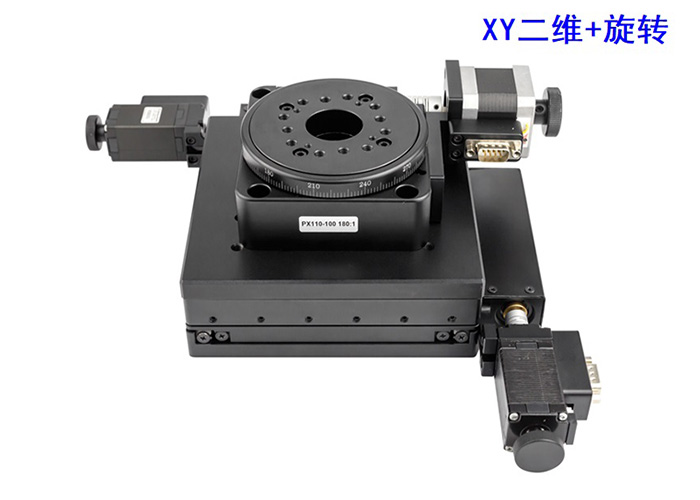

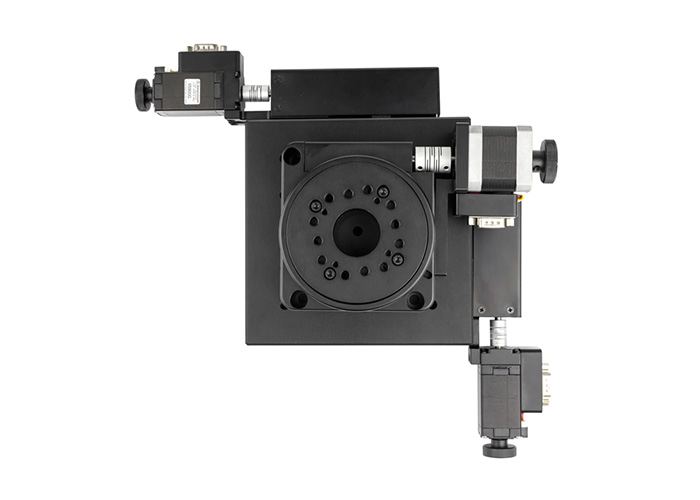

产品名称: 电动三维台 XYR 三维位移台 三维旋转台

分享
规格:


产品型号

PT-XY50

X,Y轴行程

50mm

台面尺寸

155x155mm

螺杆导程

自加工丝杆副

导轨

高级交叉滚柱导轨

步进电机(步距角)

国产普通28(1.8°)电机

主体材料

铝合金

表面处理

阳极氧化发黑

台面中心承载

10kg

平台自重

3.2kg

分辨率

5μm(无细分),0.625μm(8细分)

速度

6mm /sec

重复定位精度

40μm

定位精度(选配光栅)

50μm

直线度

5μm

运动平行度

15μm

俯仰

50″

偏摆

25″

回程间隙

2μm

丢步

2μm

可加装光栅尺(G)

可换装伺服电机(D)


产品型号

PX110-100

角度范围

360°

台面尺寸

φ100mm

传动比

180∶1   90:1

驱动机构

蜗轮和蜗杆机构

导轨形式

轴承

步进电机(1.8°)

42BYG

主体材料

铝合金

表面处理

阳极氧化发黑

中心承载

45kg

重量

1.7kg

分辨率

0.01°(无细分)

0.0005°=1.8″(20细分)



速度

25°/sec

重复定位精度

0.005°=18″

定位精度(选配光栅)

0.01°=36″

端跳精度

15μ

空回

0.005°=18″

偏心

丢步

0.005°=18″

平行度

80μ

产品详情:

电动整体组合台:PT-XY50

产品特性:

※标配步进电机,公司的运动控制器可对其实现自动化控制。

※产品结构小巧轻薄,适合于在轻载,低速的情况下使用,以及科学实验中使用。

※高品质精磨丝杠驱动,小导程,相同细分数可达到高的分辨率。

※巧妙的消空回螺母结构设计,可使研磨丝杠副的间隙降到z小。

※精密方导轨,运动舒适,有侧向调整导轨预紧力和消间隙之功能,可多维组合使用。

※精磨电移台底板和合理的导轨固定方式大大的降低了电移台的俯仰和偏摆,使运动的直线度和平行度有较大提高。

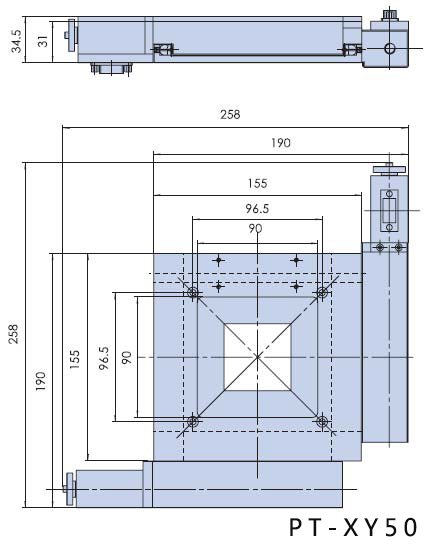

PT-XY50产品尺寸图:

电动三维台 XYR 三维位移台 三维旋转台



精密型电动旋转台(蜗轮蜗杆):PX110-100

产品特性:(表格里精度描述栏为电性能参数)

※标配步进电机9针接口,公司的运动控制器可对其实现自动化控制。

※旋转轴系采用多道工艺精密加工而成,配合精度高,承载大,寿命长。

※采用精密研配的蜗轮蜗杆结构,运动舒适,可以任意正向和反向旋转且空回小。

※设计精巧的消空回结构,可调整长期使用造成的空回间隙。

※特殊的结构设计保证了旋转台面低的端跳和偏心,使旋转运动更加平稳。

※旋台的中心通孔与旋转中心有严格的同轴度要求,旋台的中心孔径有严格的配合公差限制,方便客户做精密定位。

※台面外围的刻度圈是激光刻划标尺,标尺可相对台面转动,方便初始定位和读数。

※步进电机和蜗杆通过高品质弹性联轴节连接,传动同步,消偏性能好,降低了偏心扰动且噪音小。

※电动旋转台可平放使用也可立式使用,可与其他种类台子组成多维电动调整台。

※可选配:增加限位功能,增加初始零位 ,换装伺服电机,加装旋转编码器,接受产品的改制和量身定制。

※可换装三相步进电机或换装伺服电机增大旋台的转速和扭矩。

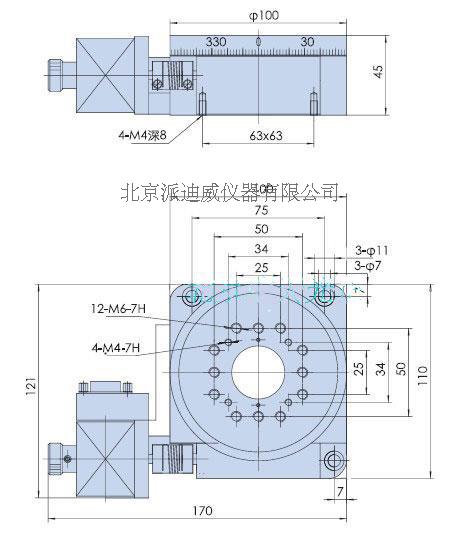

PX110-100产品尺寸图:

电动三维台 XYR 三维位移台 三维旋转台
