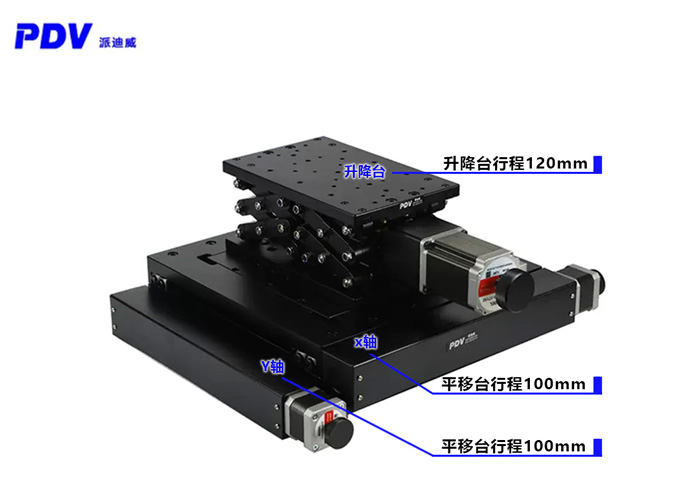

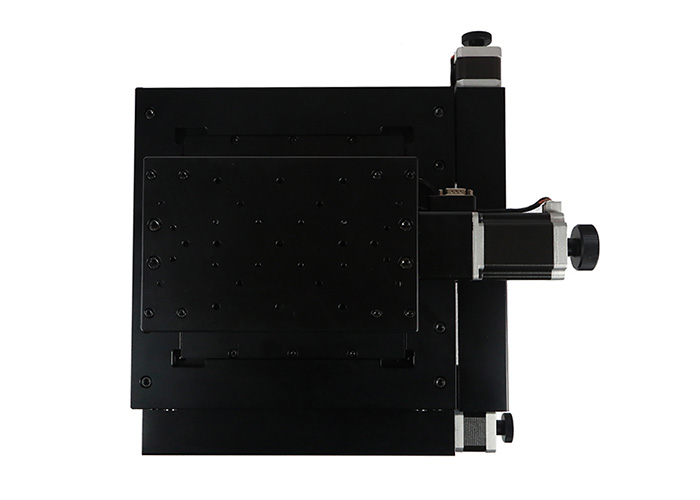

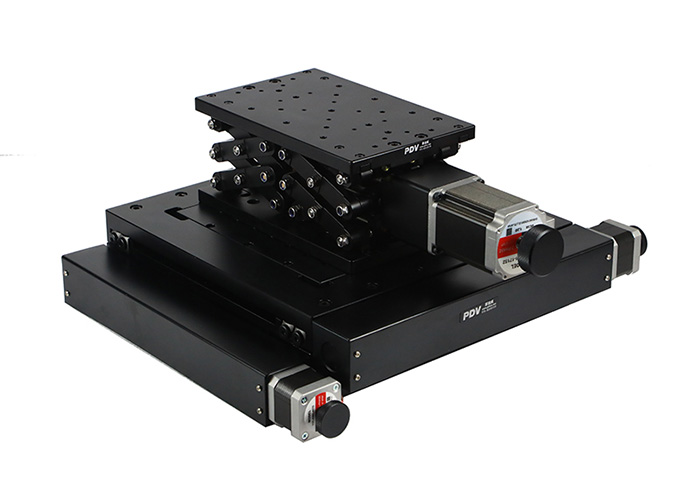

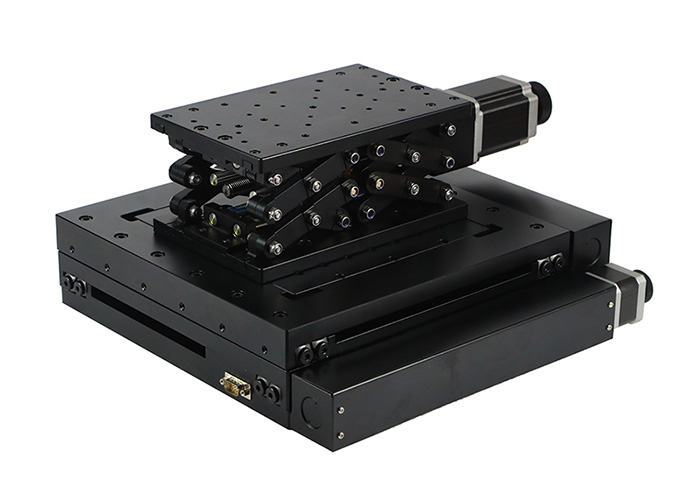

电动整体组合台PT-XY100，电动升降台PT-GD402组合而成。
产品型号 | PT-XY100 | 产品型号 | PT-GD402 | ||
结 构 参 数 | X,Y轴行程 | 100 mm | 结 构 描 述 | 行程 | 120 mm |
台面尺寸 | 300×300mm | 台面尺寸 | 220mm×140mm | ||
螺杆导程 | 4 mm | 驱动机构 | 精研丝杠副 | ||
导轨 | 精密交叉滚柱导轨 | 导轨形式 | 滑动导轨 | ||
步进电机（步距角） | 42(1.8°) | 步进电机(1.8°) | 57BYG | ||
主体材料 | 铝合金 | 主体材料 | 铝合金 | ||
表面处理 | 阳极氧化发黑 | 表面处理 | 阳极氧化发黑 | ||
台面中心承载 | 50 kg | 中心承载 | 10kg | ||
平台自量 | 8.3 kg | 重量 | 6kg | ||
精 度 参 数 | 分辨率 | 20μm（无细分），2.5μm（8细分） | 调整量 | 5μ（无细分） 0.25μ（20细分） | |
速度 | 40mm /sec | 精 度 描 述 | 速度 | 5/sec | |
重复定位精度 | 2μm | 重复定位精度 | 10μ | ||
定位精度（选配光栅） | 3μm | 空回 | 4μ | ||
直线度 | 5μm | 丢步 | 3μ | ||
运动平行度 | 15μm |
|
| ||
俯仰 | 50″ |
|
| ||
偏摆 | 25″ |
|
| ||
回程间隙 | 2μm |
|
| ||
丢步 | 2μm |
|
| ||
回程间隙 2μm | 丢步 2μm |
|
| ||
可加装光栅尺(G) 可换装伺服电机(D) |
|
| |||

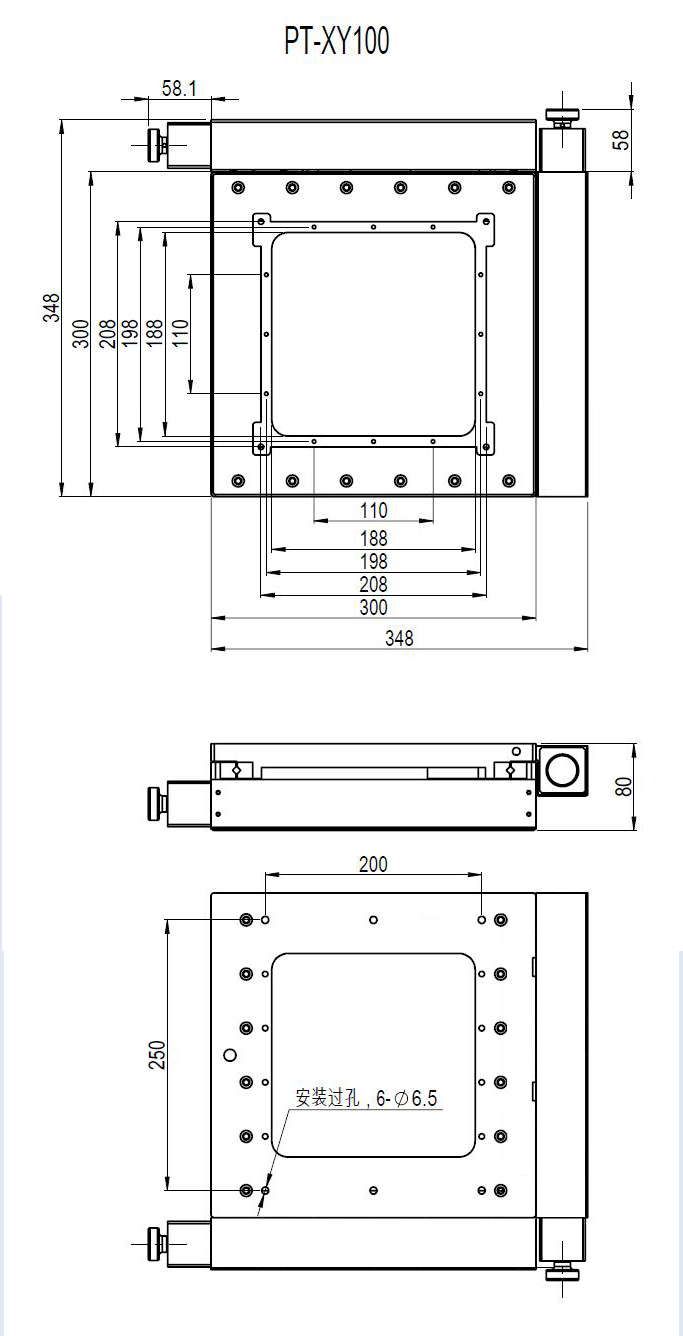

PT-XY100产品尺寸图：

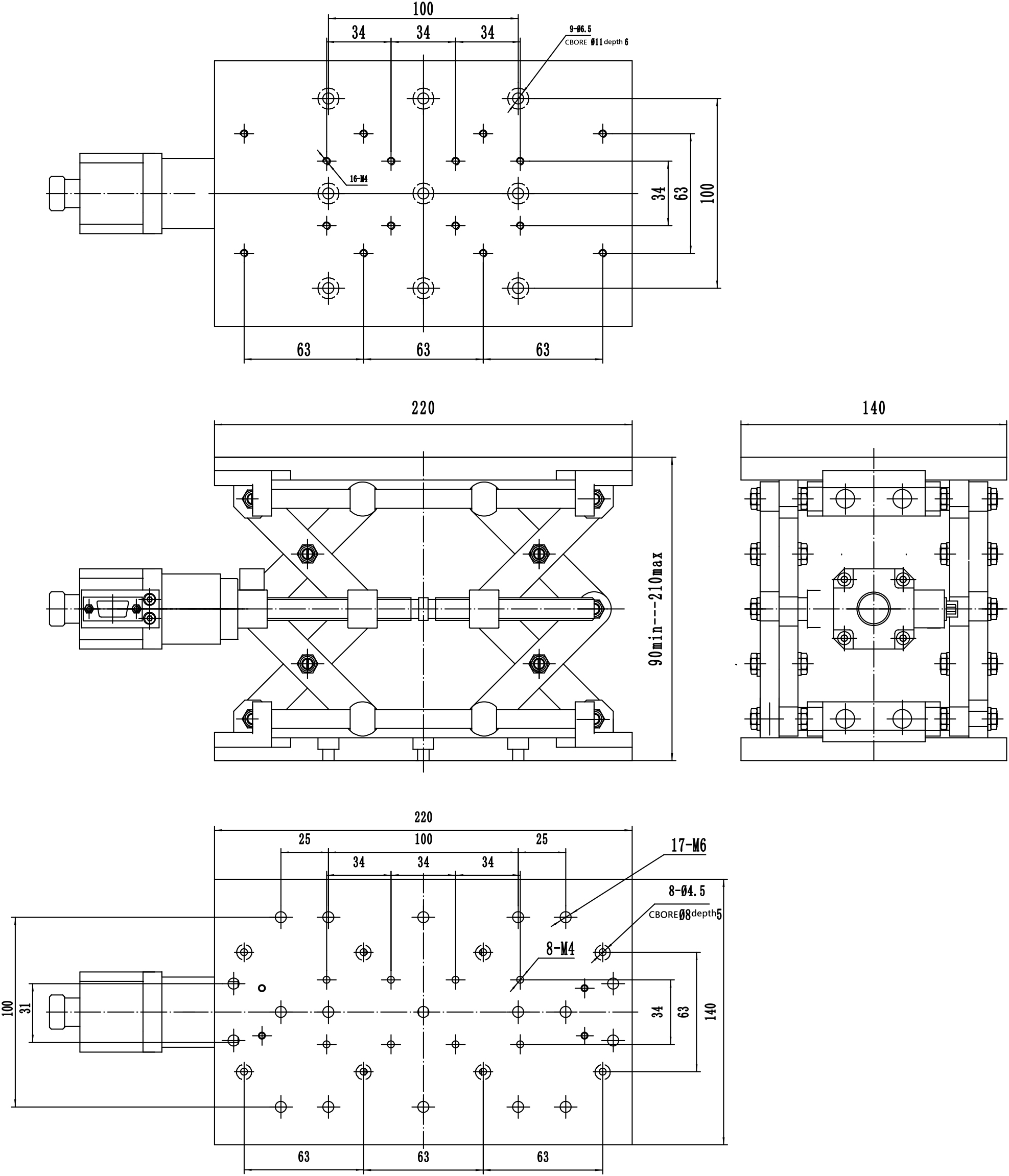

PT-GD402产品尺寸图：
