产品特性：
■标配步进电机，可以选配公司研发的KZ-100或者TC-55系列运动控制器可对其实现自动化控制
■旋转轴系采用多道工艺精密加工而成，配合精度高，承载大，寿命长
■采用精密研配的蜗轮蜗杆结构，运动舒适，可以任意正向和反向旋转且空回小
■设计精巧的消空回结构，可调整长期使用造成的空回间隙
■特殊的结构设计保证了旋转台面极低的端跳和偏心，使旋转运动更加平稳
■旋台的中心通孔与旋转中心有严格的同轴度要求，旋台的中心孔径有严格的配合公差限制，方便客户做精密定位
■台面外围的刻度圈是激光刻划标尺，标尺可相对台面转动，方便初始定位和读数
■步进电机和蜗杆通过高品质弹性联轴节连接，传动同步，消偏性能好，大大降低了偏心扰动且噪音小。
■电动旋转台可平放使用也可立式使用，可与其他种类台子组成多维电动调整台
■可增加限位功能，增加初始零位，换装伺服电机，加装旋转编码器，接受产品的改制和量身定制。
产品参数为电性能参数
产品参数：
| 产品型号 | PT-SW02 | |
| 结构描述 | 角度范围 | 绕X,Y,Z三轴360° |
| 台面尺寸 | φ200mm | |
| 传动比 | 180:1 | |
| 驱动机构 | 蜗轮和蜗杆机构 | |
| 导轨形式 | 轴承 | |
| 步进电机(1.8°） | 57BYG | |
| 主体材料 | 铝合金 | |
| 表面处理 | 阳极氧化发黑 | |
| 中心承载 | 55kg | |
| 重量 | 7.9kg | |
| 精度描述 | 分辨率 | 0.01°=36”(无细分) 0.0005°=1.8”(20细分) |
| 速度 | 25°/sec | |
| 重复定位精度 | 0.005°=18” | |
| 定位精度(选配光栅) | 0.01°=36” | |
| 端跳精度 | 15μ | |
| 空回 | 0.005°=18” | |
| 偏心 | 20μ | |
| 丢步 | 0.005°=18” | |
| 平行度 | 100μ | |

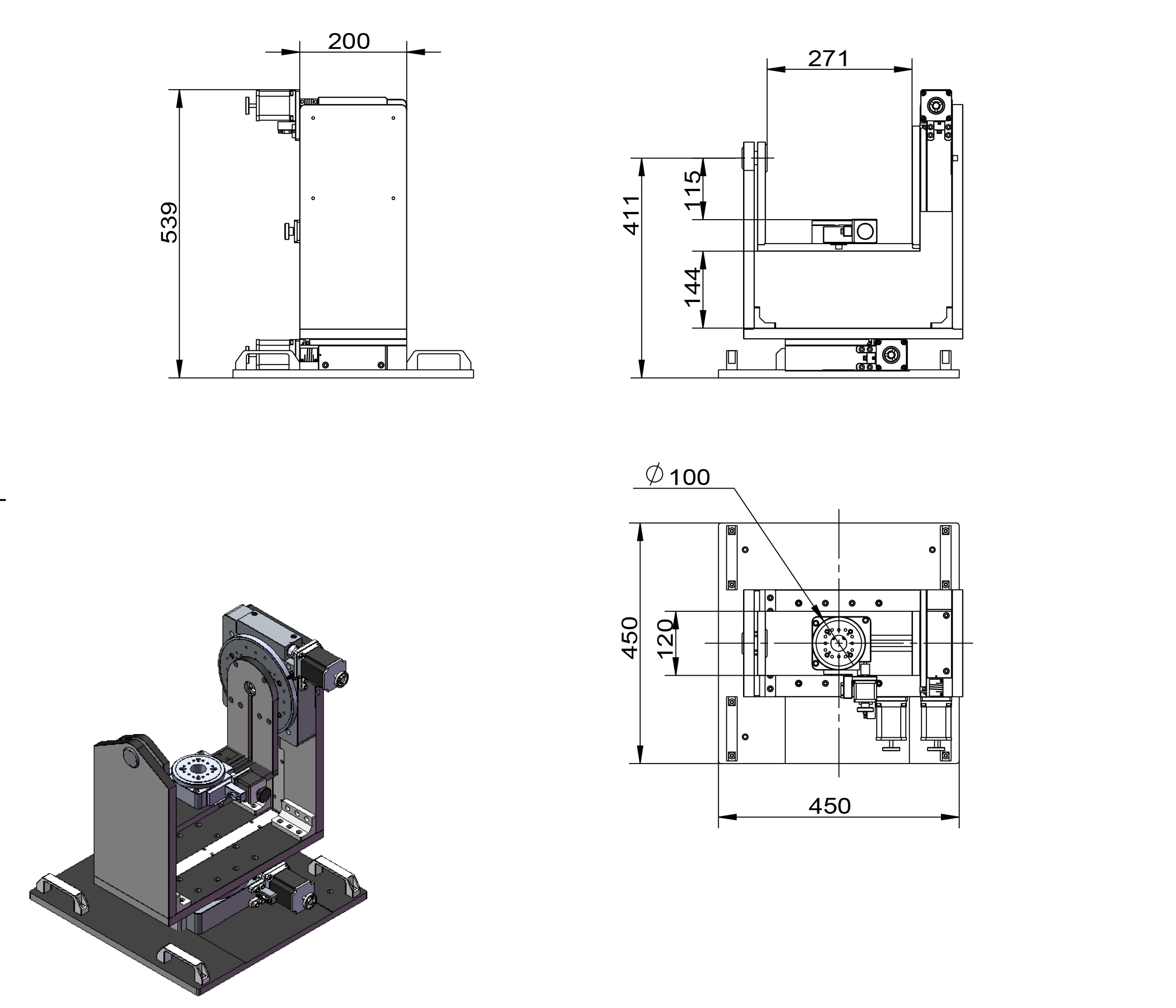

产品尺寸：
