产品型号 | PT-XY2560 | |
结 构 描 述 | X,Y轴行程 | 25*60mm |
台面尺寸 | 170*155mm | |
平台厚度 | 35.5mm | |
螺杆规格 | 高精密滚珠螺杆（导程1 mm） | |
导轨 | 交叉滚柱导轨 | |
步进电机（1.8°） | 28步进电机 | |
主体材料 | 铝合金 | |
表面处理 | 阳极氧化发黑 | |
台面承载 | 2Kg | |
重量 | 2.5Kg | |
精 度 描 述 | 分辨率 | 5μm（无细分） |
速度 | 5mm/s | |
运动距离 | 0.0025mm/脉冲 | |
重复定位精度 | 3μm | |
定位精度（选配光栅） | 10μm | |
直线度 | 20μm | |
平面度 | 10um | |
运动平行度 | 30μm | |
俯仰 | 30μm（50mm行程） | |
偏摆 | 30μm（50mm行程） | |
回程间隙 | 5μm | |
丢步 | 无 | |
产品特性：
标配28步进电机和RS232接口，可使用公司自主研发的运动控制器可对其实现自动化控制；
产品结构小巧轻薄，适合于在轻载，低速，重复多次扫描的情况下使用，以及科学实验中使用；
精磨TBI丝杠驱动，小导程，相同细分数可达到高的分辨率；
巧妙的消空回螺母结构设计，可使研磨丝杠副的间隙降到Z小；
精密THK交叉滚柱导轨，运动舒适，有侧向调整导轨预紧力和消间隙之功能；
精磨电移台底板和合理的导轨固定方式大大的降低了电移台的俯仰和偏摆，使运动的直线度和平行度有较大提高
平台中间镂空设计，可放置光源，通光使用；
产品寿命高，X轴运动接近660万次（行程范围内）；Y轴运动接近260万次（行程范围内）；
平台运动特点：X轴-小行程运动（0.35mm），快速启停; Y轴-小行程运动（0.25mm），间隙启停；

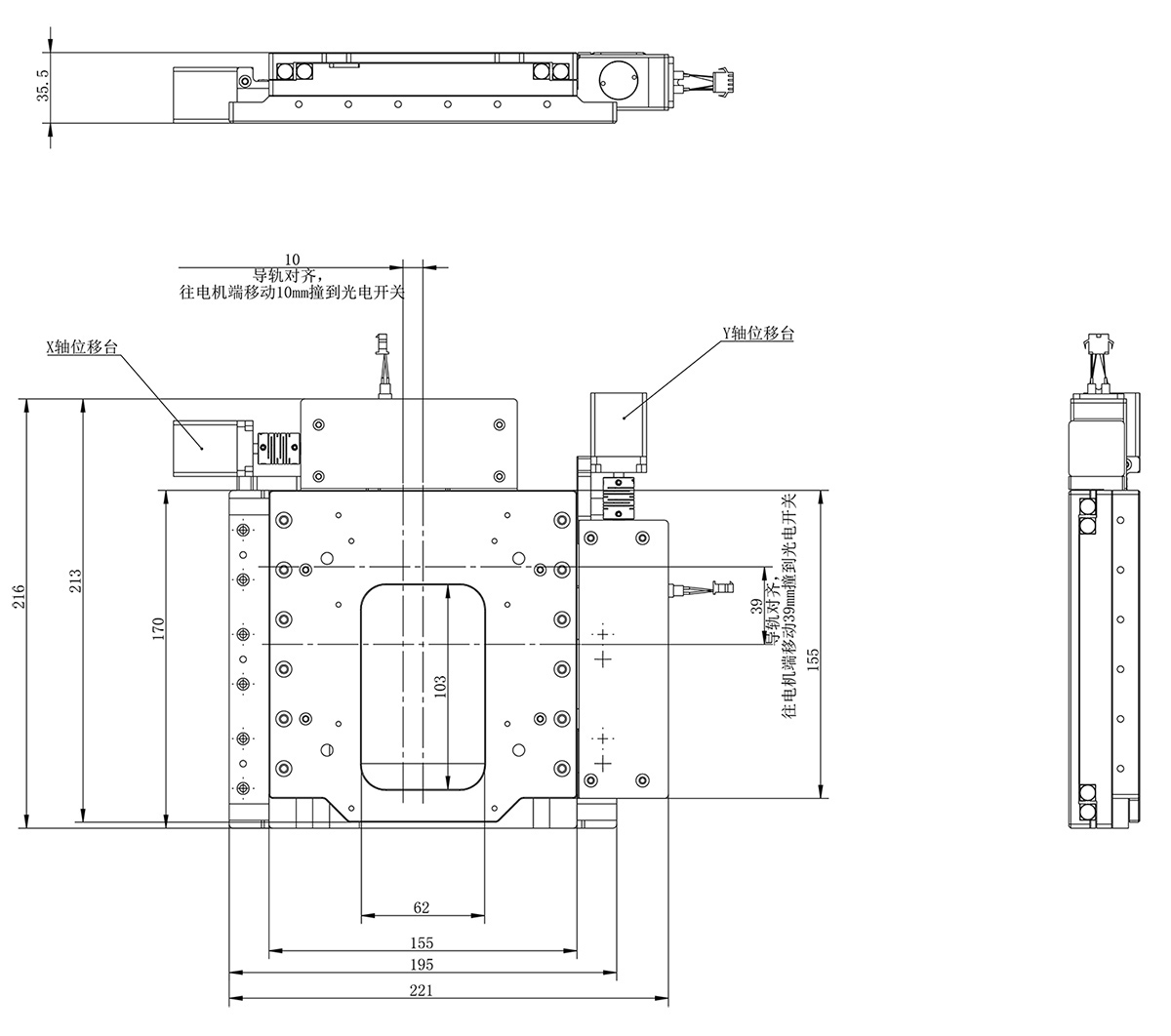

产品尺寸图：
PT-XY2560
