产品参数：
| 型号 | PT-XY20 | |
| 机械规格 | 行程 | X轴：±10mmY轴：±10mm |
| 台面尺寸 | 84mm×85mm | |
| 中心开口尺寸 | 45mm | |
| 传动机构/导程 | 精密滚珠丝杠/1mm | |
| 导轨（导向机构） | 交叉滚柱导轨 | |
| 主体材料及表面处理 | 铝合金,黑色 | |
| 自重 | 0.4Kg | |
| 精度规格 | 分辨率(整步/半步) | 5/2.5μm |
| 20细分下的分辨率 | 0.25μm | |
| 最大速度* | 10mm/s | |
| 重复定位精度 | ≤±2μm | |
| 回程间隙 | ≤3μm | |
| 静态平行度 | ≤0.1mm | |
| 运动直线度 | ≤20μm | |
| 运动平行度 | ≤30μm | |
| 正交误差 | ≤30μm | |
| 电气规格 | 电机 | 0.6A |
| 电机保持转矩 | 0.018N.m | |
| 滑台接头线缆长度 | 0.4m | |
| 限位传感器(内置),每轴 | 1个(NPN) | |
| 原点传感器(内置),每轴 | 1个(NPN) | |
| 负载 | 水平负载 | 2Kg |
| *注：最大速度是在空载情况下，按照步进电机600转/分钟的理论计算速度和实际测试值。 | ||
| 型号 | PT-XY40 | |
| 机械规格 | 行程(mm) | X轴:40 Y轴:40 |
| 台面尺寸(mm) | 115X125 | |
| 中心开口尺寸(mm) | 45X55 | |
| 极限行程时通光尺寸(mm) | 35X47 | |
| 传动机构 | 精密滚珠丝杠，Φ8X2 | |
| 导轨(导向机构) | 交叉滚柱导轨 | |
| 主体材料及表面处理 | 铝合金，黑色 | |
| 联轴器(外径-孔径1-孔径2)(mm) | 16-5-5 | |
| 自重(Kg) | 2.2 | |
| 精度规格 | 分辨率(整步/半步，um) | 10/5 |
| 20细分下的分辨率(um) | 0. 5 | |
| 最大速度(mm/s)* | 20 | |
| 重复定位精度(um) | ≤±10 | |
| 回程间隙(um) | ≤3 | |
| 静态平行度(mm) | ≤0.1 | |
| 运动直线度(um) | ≤20 | |
| 运动平行度(um) | ≤50 | |
| 正交误差(um) | ≤30 | |
| 电气规格 | 工作电流(A） | 1 |
| 电机保持转矩(N.m) | 0.06 | |
| 滑台接头线缆长度(m) | 0.5 | |
| 原点传感器(内置),每轴 | 1个QE11SN25ANO (NPN) | |
| 传感器电源电压(V) | DC5~24V | |
| 控制输出 | NPN开路集电极输出： DC5~24V8mA以下； 残留电压0.3V以下（负载电流2mA时） | |
| 输出逻辑 | 检测（遮光）时：输出晶体管ON | |
| 负载 | 水平负载(Kg) | 4 |
| *注：最大速度是在空载情况下，按照步讲电机600转/分钟的理论计算速度和实际测试值。 | ||

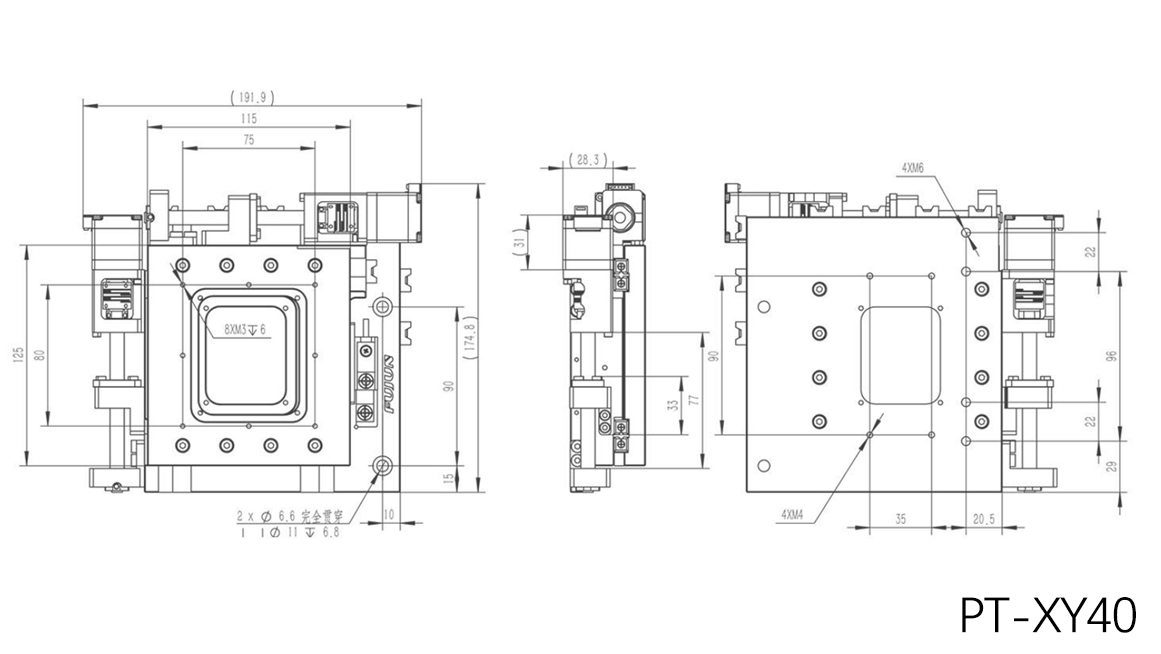

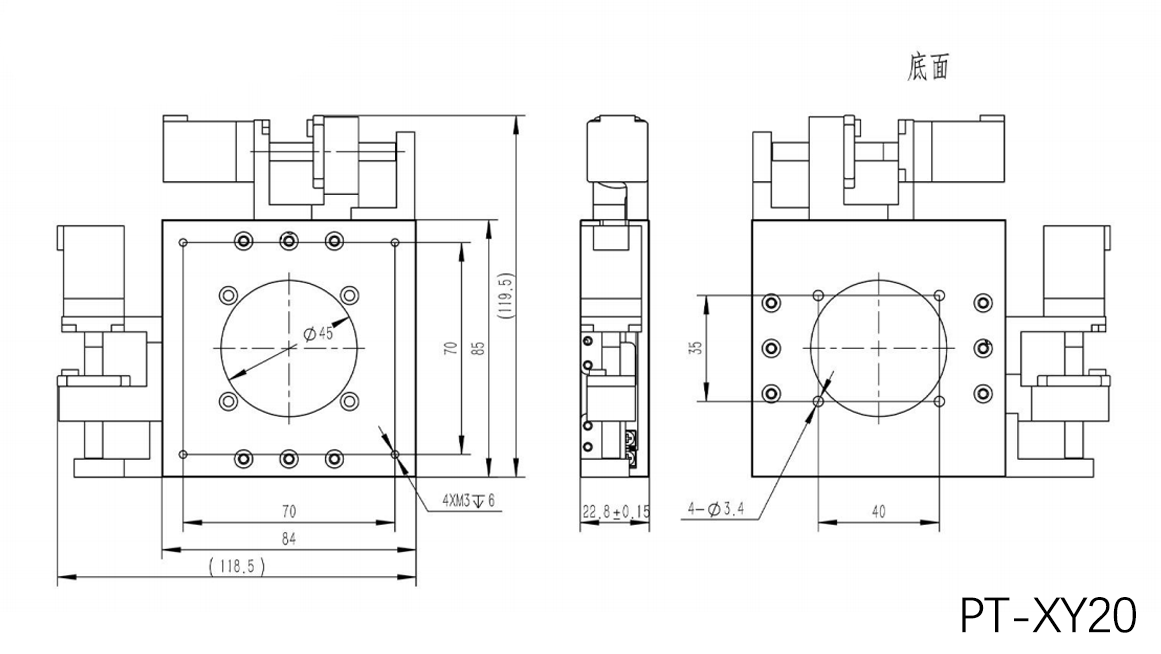

产品尺寸：
