一、产品参数：
| 型号 | PT-ZW220 | PT-ZW300 |
| 主材质 | 铝合金 | 铝合金 |
| 行程 | 220mm | 300mm |
| 厚度 | 50mm | 50mm |
| 绝对精度 | ±3um | ±5um |
| 最小移动增量 | 100nm | 100nm |
| 俯仰 | ±30” | ±30" |
| 最大速度 | 400mm/s | 400mm/s |
| 水平承载 | 10kg | 10kg |
| 外置控制反馈 | 光栅尺全闭环 | 光栅尺全闭环 |
| 原点位置 | 中心位置 | 中心位置 |
| 表面处理 | 阳极氧化黑 | 阳极氧化黑 |
| 台面尺寸 | 120X120mm | 120X120mm |
| 光栅尺分辨率 | 50nm | 50nm |
| 双向重复精度 | ±0.25um | ±0.25um |
| 偏摆 | ±30” | ±30” |
| 直线度/平面度 | ±4um | ±5um |
| 最大加速度 | 10m/s² | 10m/s² |
| 电机类型 | 无刷直驱电机 | 无刷直驱电机 |
| 限位开关 | 光电 | 光电 |
| 线缆长度 | 3m | 3m |
| 自重 | 5.3kg | 6.3kg |
二、产品特性：
※ 标配步进电机和RS232接口，公司自主研发的运动控制器可对其实现自动化控制；
※ 产品结构小巧轻薄，适合于在轻载，低速的情况下使用，以及科学实验中使用； 高品质精磨丝杠驱动，小导程，相同细分数可达到高的分辨率；
※ 巧妙的消空回螺母结构设计，可使研磨丝杠副的间隙降到极小；
※ 精密方导轨，运动舒适，有侧向调整导轨预紧力和消间隙之功能，可多维组合使用；
※ 精磨电移台底板和合理的导轨固定方式大大的降低了电移台的俯仰和偏摆，使运动的直线度和平行度有较大提高。

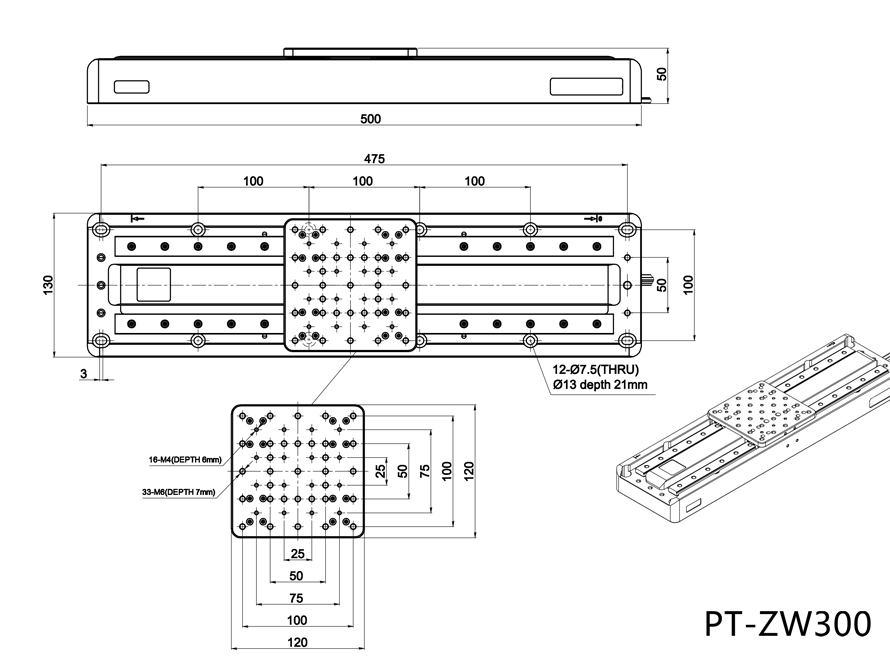

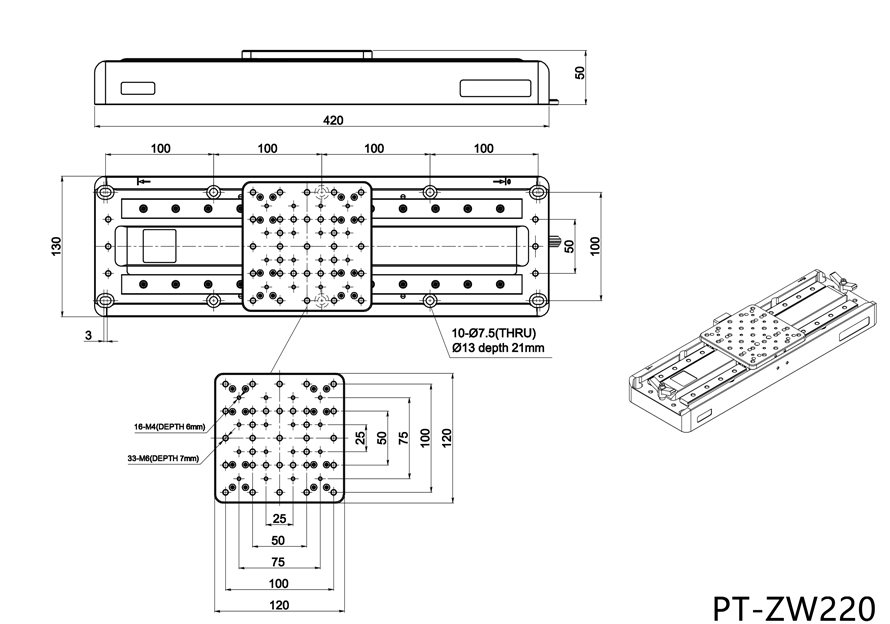

三、产品外形尺寸图：
四、电机参数及接线定义：
| 电机型号 | 42步进电机 |
| 相数 | 2 |
| 步距角 | 1.8° |
| 电流（A） | 1.5 |
| 静转矩（kg.cm） | 3.2 |
| 外形 | 两端出轴，前端轴长24mm，后端轴长10mm |
| 平移台有零位有限位 | |
| DB9 | 定义 |
| 1 | 电源正 (+5V- +24V) |
| 2 | 远端限位（负限位）（NPN型） |
| 3 | 近端限位（正限位）（NPN型） |
| 4 | GND |
| 5 | 原点信号输出（NPN型） |
| 6 | 运动A相绕组正端（A+） |
| 7 | 运动A相绕组正端（A-） |
| 8 | 运动B相绕组正端（B+） |
| 9 | 运动B相绕组正端（B-） |
