  • 3R-SUMC03-WIFI同视万能电子目镜

产品名称: 3R-SUMC03-WIFI同视万能电子目镜

分享
规格:

产品特点:

1)万能转接:安装简单方便,
万能转接夹环式设计(适应20-46mm目镜),只需转动锁紧圈即可固定电子目镜,解决了传统电子目无法应用在固定式显微镜上的弊端(对于绝大部分非标的显微镜目镜也可应用),适合单筒显微镜,生物显微镜,金相显微镜,体视显微镜和视觉机器镜头等,应用非常广泛。

2)所见即所得: 其采用万能转接环夹持固定方式,且眼高可以连续无极设定(1-26mm满足所有显微镜眼高设计),做到无损原先视场角,与用人眼观察的视场保持一致---所见即所得。

3)WIFI/USB双输出:产品内置WIFI模块任意跨平台连接手机,平板/PC,不再受有线束缚,同时内设 USB接口,实现与PC端的数据传输,且方便充电。

4)品质:该款电子目镜采用ABS材质;AWB,手动/自动曝光;1/4英寸CMOS传感器,500万高清像素;预置热靴装置(无电气),显示屏实现360度自由旋转定位,带给客户好的体验。

5)智能化调焦: 自动对焦马达,智能自动对焦,无需微调升降台。

6)强大的操作软件:智能测量软件,实时观察,拍照,录像,测量编辑;智能定时连拍,单屏,二分屏,四分屏显示;支持硬件热插拔,软件不易死机,瘫痪。



产品参数:

硬件配置参数
图像传感器Omnivision OV5640 CMOS(彩色)
扫描模式逐行扫描
分辨率2592 x 1944 (5,038,848 像素)
传感器尺寸1/4“
像元尺寸1.4μm x 1.4μm
动态范围68dB
模数转换12-bit, 8-Bit R.G.B to PC
信噪比38.1dB
光谱响应380-650nm
显示帧率(USB模式)10帧/秒@2592x1944,
15帧/秒@1920x1080,
30帧/秒@1600x1200,1280x960, 1280x720, 1024x768, 800x600, 640x480
显示帧率(WiFi模式)10帧/秒@2592x1944
15帧/秒@1920x1080
30帧/秒@1280x960, 1280x720, 1024x768,800x600, 640x480
像素叠加2 x 2
曝光能力3.9ms - 320ms, 自动和手动
白平衡自动和手动
软件接口DirectShow
记录模式拍照和录像
接口参数
外接辅助照明接口USB A母口,DC5.0V,1.0A
有线图像/充电接口Micro USB接口; 有线图像时USB2.0 DC5.0V 500mA;充电时DC5.0V 2A
显示/特殊照明装置热靴(无电气连接)
镜头接口适应电子显微镜、天望目镜接口,直径范围:Φ20~Φ46mm(通过七个配件实现:
39~43mm夹套、36~40mm夹套、33~37mm夹套、30~34mm夹套、27~31mm夹套、
24~28mm夹套、20~23mm夹套)
无线参数/电源参数
支持协议802.11b/g/n
工作频率范围2.400 ~ 2.4835GHz
可用频道802.11n 20MHz/40MHz
802.11b/g
美国, 加拿大(FCC):11 channels (2.412GHz~2.462GHz)
欧洲(CE): 13 channels (2.412GHz~2.472GHz)
日本(TELEC): 14 channels (2.412GHz~2.4835GHz)
数据传输率802.11n: up to 300Mbps 2T2R
802.11b: up to 11Mbps
802.11g: up to 54Mbps
传输功率11n HT40 MCS7 : +16dBm +/-1.5dBm
接收灵敏度-61 dBm@10% PER at HT40 MCS7
-68 dBm@10% PER at 54Mpbs
-85 dBm@10% PER at 11Mpbs
连接显示设备数量10台@640x480
8台@800x600
6台@1024x768
5台@1280x960
4台@1920x1080
5台@1280x720
3台@2592x1944
无线工作指示无WiFi时,LED灯不亮
WiFi打开未连接时,LED灯常亮
WiFi正在连接时,LED闪烁,连接完成后常亮                WiFi通讯时,LED闪烁,约1次/秒,数据量越大速度快,传输图像时快速闪烁,约10次/秒
内置电池3.7V, 5000mAh,26650可充式锂电池
持续工作时间约8小时
充电时间约4小时
充电指示(内置电池)充电故障时:充电指示灯,红色闪烁0.5秒/次
电池电量低时:充电指示灯,绿色呼吸1秒/次
电池电量中时:充电指示灯,绿色呼吸2.5秒/次
电池电量高时:充电指示灯,绿色呼吸4秒/次
电池充满电时:充电指示灯,绿色常亮
电量指示(内置电池)电池电量高于约20%时:电量指示灯,绿色常亮
电池电量低于约20%时:电量指示灯,红色常亮
电池电量低于约5%时:电量指示灯, 红色闪烁约10秒后关机
充电循环500次@50%电量
供电有线:直流5V,通过USB口供电
无线:内置电池
充电:DC 5V 2A 适配器
软件运行环境要求
USB工作模式
Windows系统需求Microsoft®Windows®XP/ 7 / 8 /8.1/10(32 & 64 bit)
CPU: 相当于英特尔酷睿二代2.8GHz及以上
内存:2G或以上
DVD-ROM(安装软件时需要)
WiFi工作模式
Windows系统需求Microsoft®Windows®XP/ 7 / 8 /8.1/10(32 & 64 bit)
CPU: 相当于英特尔酷睿二代2.8GHz及以上
内存:2G或以上
内置无线网卡
iOS系统需求iOS5.0及以上系统
Android系统需求Android2.3及以上系统
CPU: 双核1.7GHz及以上
内存RAM:1G及以上
存储ROM:建议8G及以上
操作及存储环境要求
工作温度0℃~ 40℃
储存温度-20℃~ 60℃
工作湿度10~60%RH
储存湿度30~80%RH



产品详情:

应用场景:

1、显微镜观察:该产品可应用到单筒显微镜,体视显微镜,金相显微镜和生物显微镜上,进行相关的科学医学研究,工业检测鉴定等等

2、视觉机器镜头观察:可连接天文望远镜,相机镜头等使用。

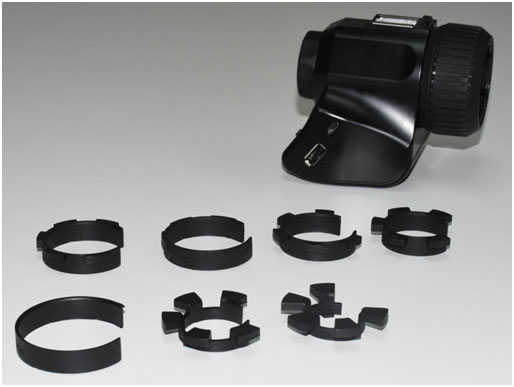

3R-SUMC03-WIFI同视万能电子目镜

万能转接环展示图

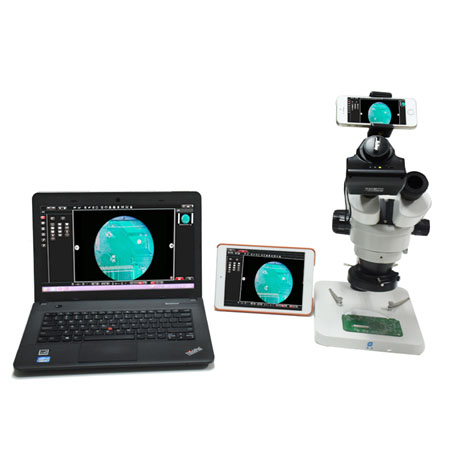

3R-SUMC03-WIFI同视万能电子目镜

连接PC/手机(移动端)展示图

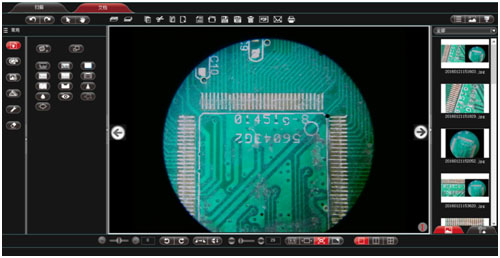

3R-SUMC03-WIFI同视万能电子目镜

连接体视显微镜观察电路板效果图
