为了提高电液束加工的加工精度、加工效率以及加工的可重复性,设计了基于电液束加工的实验平台。

一,可实现X、Y单轴、两轴联动及Z轴的直线往复运动。

运动控制卡具备直线插补及圆弧插补运动功能,通过设置坐标原点可实现一键回零及自动对刀等功能,能够实现自动化控制,大大提高加工效率及加工精度。

该实验平台在XOY平面上,X轴、Y轴均由伺服电机驱动。单向z小进给速度为1um/s;z大进给速度可达到40mm/s。并且能实现急回运动即加工进给速度慢,空载回退速度快。运动速度在1um/s~40 mm/s范围内连续可调。

X轴、Y轴运动行程均为200 mm ,定位精度10μm,重复定位精度5μm。运动平台的台面尺寸为200mm*200mm。十字滑台的承重可达50Kg以上且不影响平台的运动精度。Y轴及Z轴直线滑台上200*200mm的运动平台用316L不锈钢材料,其他机械部件采用防腐蚀的铝合金材料(XY两轴直线十字滑台见附件1)

二,Z轴直线滑台实现上下往复运动。

(1)Z轴运动行程为300mm,定位精度10μm,重复定位精度5μm。Z轴由伺服电机驱动,单向z小进给速度为1um/s;z大进给速度可达到40mm/s。并且能实现急回运动即加工进给速度慢,空载回退速度快。运动速度在1um/s~40 mm/s范围内连续可调。Z轴可实现精确自动对刀且运动位置精确可控。Z轴运动平台z大承重50Kg以上且不影响平台的运动精度。(Z轴直线滑台见图2)

(2)Z轴直线滑台的安装高度将综合考虑Z轴直线滑台的行程及电解槽内工作台(见图3)的安装高度决定。Z轴安装在龙门架横梁的中线上并保证Z轴直线滑台的下端面到Y轴直线滑台运动平台上端面的距离为275mm(见图4)。

(3)Z轴直线滑台的运动平台(预留均匀分布的标准M6螺纹安装孔)上沿X轴正向预留50mm电液束喷头安装距离。电液束喷头安装固定后,位于X轴及Y轴的行程中点,确保电液束喷头在电解槽(见图5)内中心200*200mm的正方形区域内运动。

(4)为了使装置能够更好地适应特殊的加工场合,在装置的运动行程上利用风琴盖对加工装置进行防护,防止腐蚀性液体及颗粒接触直线滑台内部的滚珠丝杆及导轨。风琴盖的安装、拆卸和维修要求操作简易方便,风琴盖安装到装置后要求在运行过程中稳定并不脱落。

(5)为了进一步对直线滑台内部滚珠丝杆的防护,需要对直线滑台的端面进行密封并不影响运动行程,防止腐蚀性液体及颗粒进入直线滑台内部。

(6)为了进一步提高平台的运动精度,在X轴、Y轴及Z轴的运动方向上装有光栅尺,以便调节运动精度。通过光栅尺实时采点构成机床的实际运动轨迹与目标轨迹、编程轨迹在同一显示界面上显示,进行三者的实时比对,实现运动轨迹的高精度控制。

(7)在机床的运动轨迹控制方面,提供带有运动控制函数的运动控制卡及技术手册,方便我方进行平台的二次开发。

(8)整套装置安装固定在大理石龙门架上。

(9)龙门架横梁承重100Kg以上;大理石底座承重200Kg(不包括龙门架重量)以上且满足强度、刚度及稳定性要求。

(10)将伺服电机驱动器、运动控制卡等组件集成在19寸4U机箱里。

检验标准:

机床的机械安装精度:

X轴、Y轴移动行程均为200 mm ,定位精度10μm,重复定位精度5μm;

运动平台台面尺寸200mm*200mm;

Z轴可动范围为300mm,运动平台台面尺寸200mm*200mm;定位精度10μm,重复定位精度5μm。

Y轴及Z轴直线滑台上的运动平台采用316L不锈钢材料;其他机械部件材料选用防腐蚀的铝合金材料。

龙门架横梁承重100Kg以上;大理石底座承重200Kg(不包括龙门架重量)以上且满足强度、刚度及稳定性要求。

电液束实验平台技术要求所提到的相关技术指标等。





产品详情:

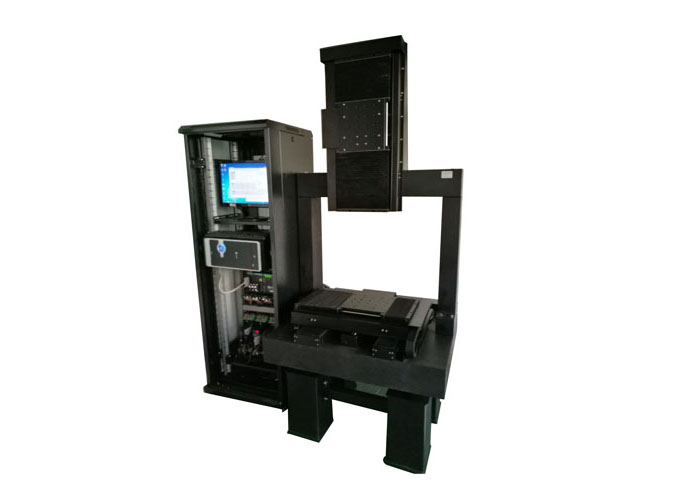

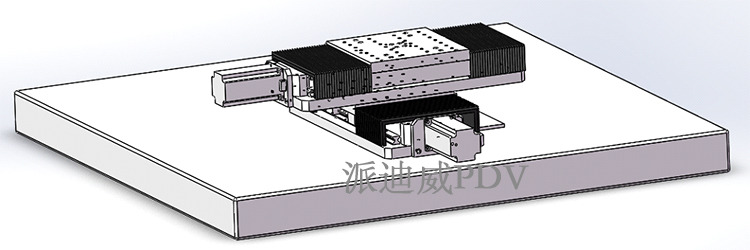

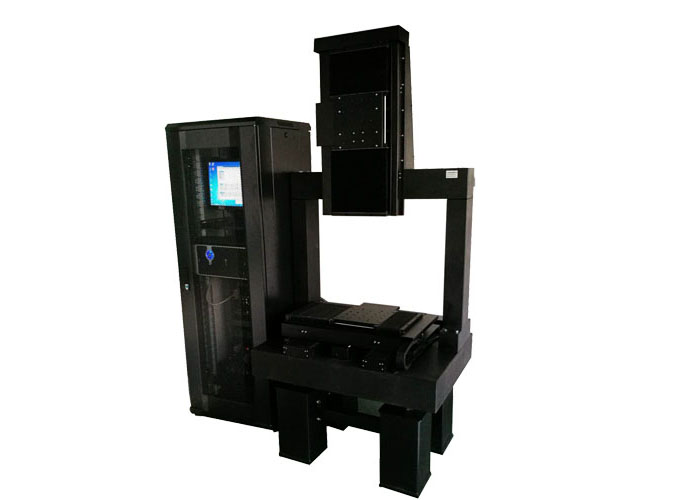

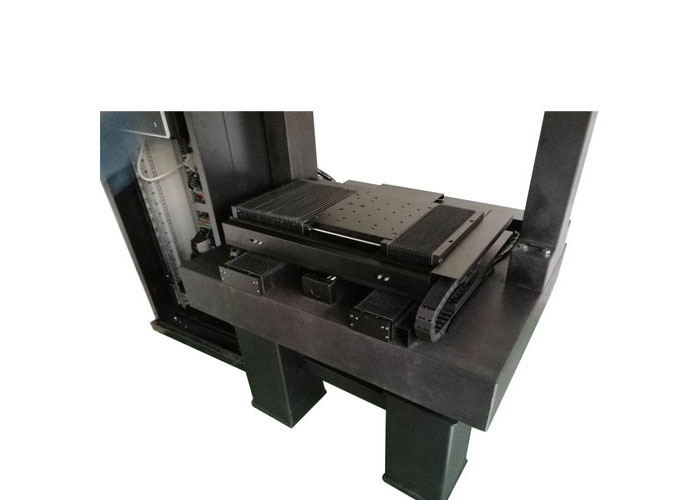

图1:

高精度三轴运动平台 机电一体运动控制卡,电液束平台

图2:

高精度三轴运动平台 机电一体运动控制卡,电液束平台

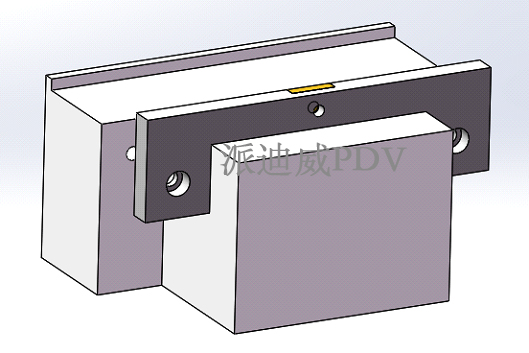

                 Z轴直线滑台

图3:

高精度三轴运动平台 机电一体运动控制卡,电液束平台

高精度三轴运动平台 机电一体运动控制卡,电液束平台

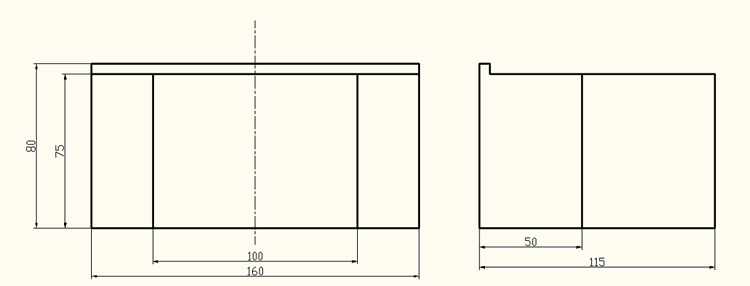

                      电解槽内工作台

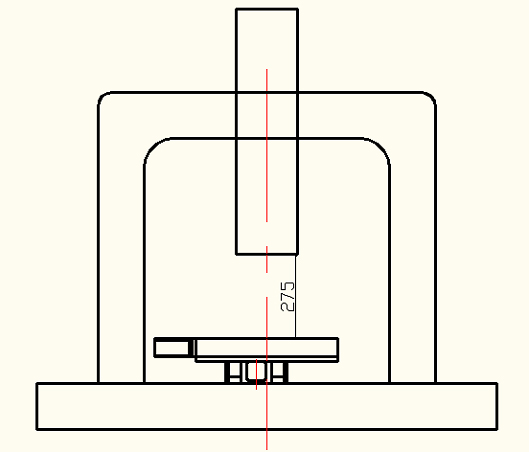

图4:

高精度三轴运动平台 机电一体运动控制卡,电液束平台

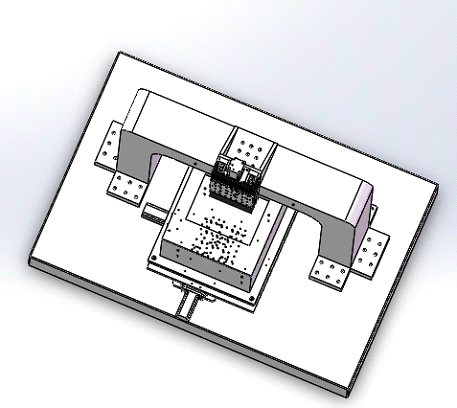

            Z轴直线滑台安装示意图

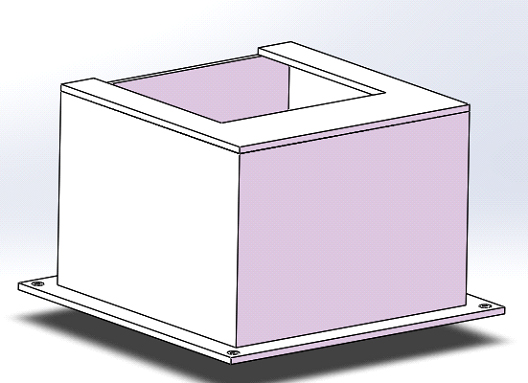

图5:

高精度三轴运动平台 机电一体运动控制卡,电液束平台

高精度三轴运动平台 机电一体运动控制卡,电液束平台

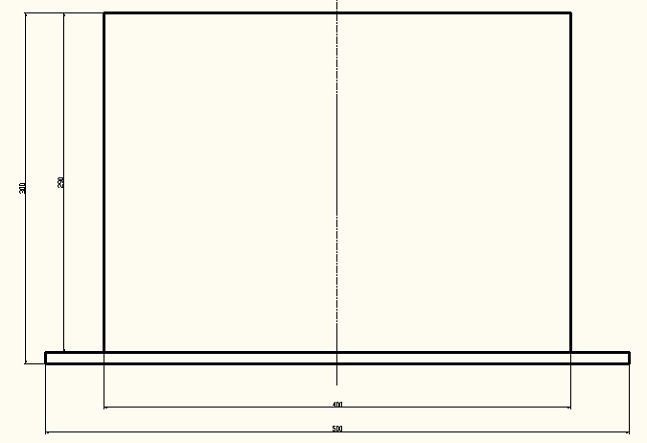

                      电解槽

图6:

高精度三轴运动平台 机电一体运动控制卡,电液束平台

             龙门架

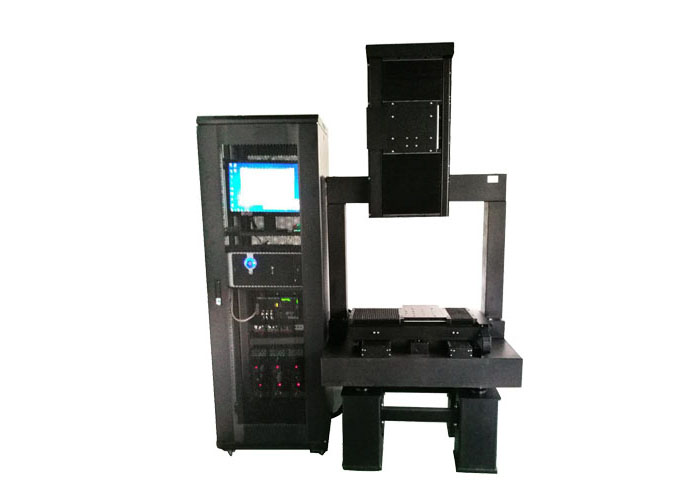

图7:

高精度三轴运动平台 机电一体运动控制卡,电液束平台

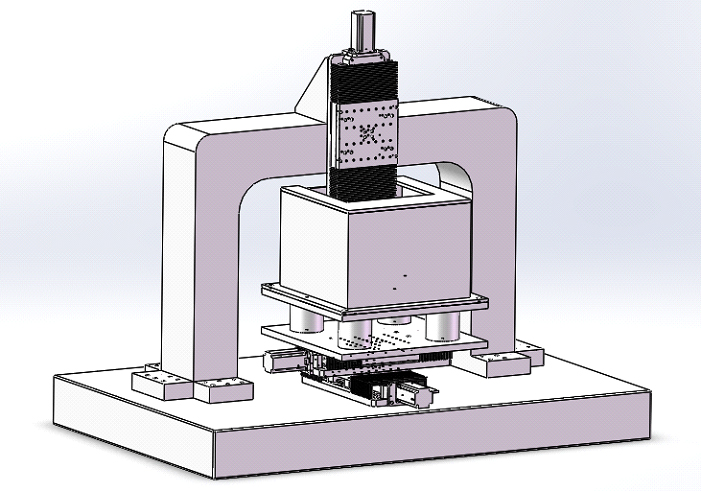

                    电液束加工平台主视图
