型号 | PT-SD87 |
产品名称 | Z轴平移安装座 |
孔径 | Ø25.7mm |
孔深 | 9mm |
安装镜片 | Ø1英寸或25mm光学元件 |
轴向 | Z轴 |
材质 | #7075铝合金 |
净重 | 95g |

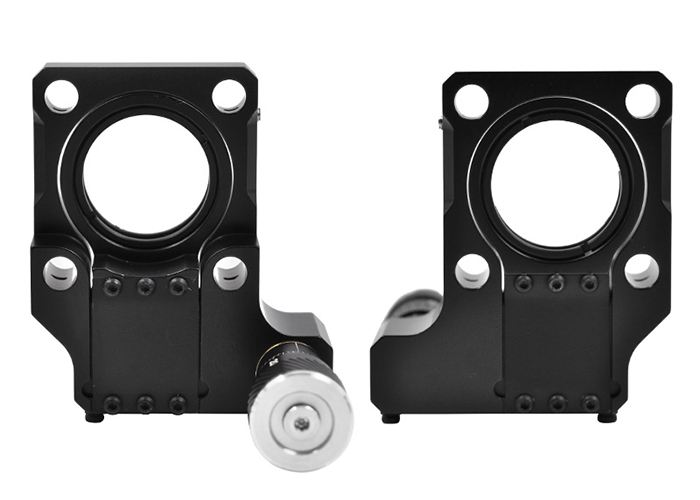

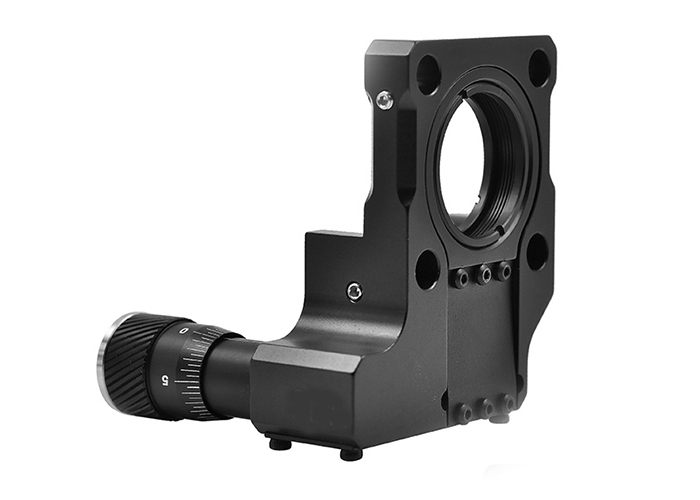

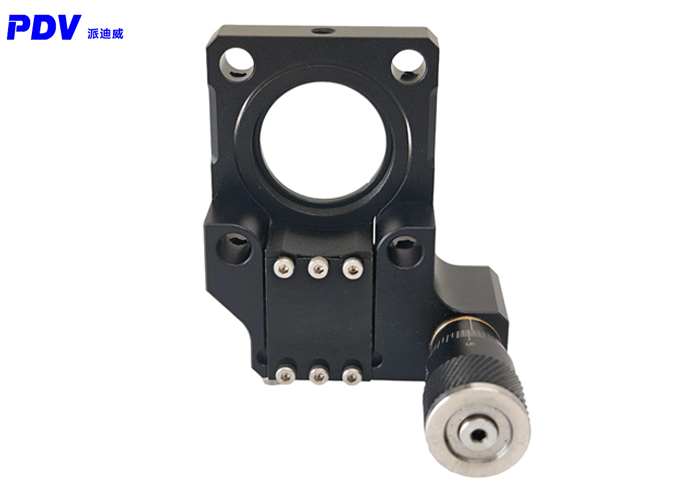

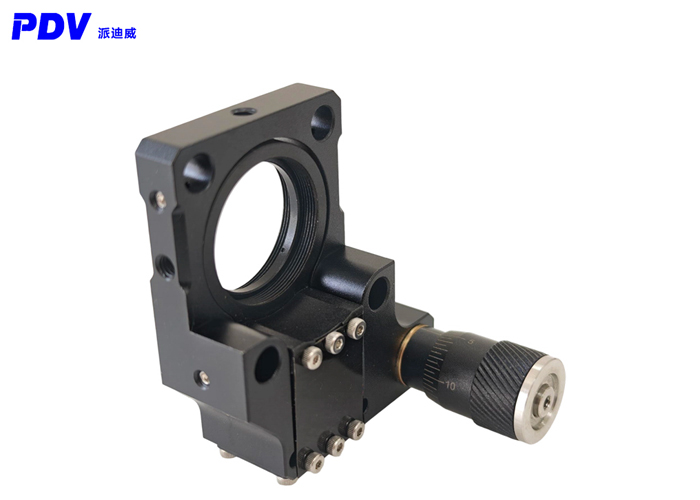

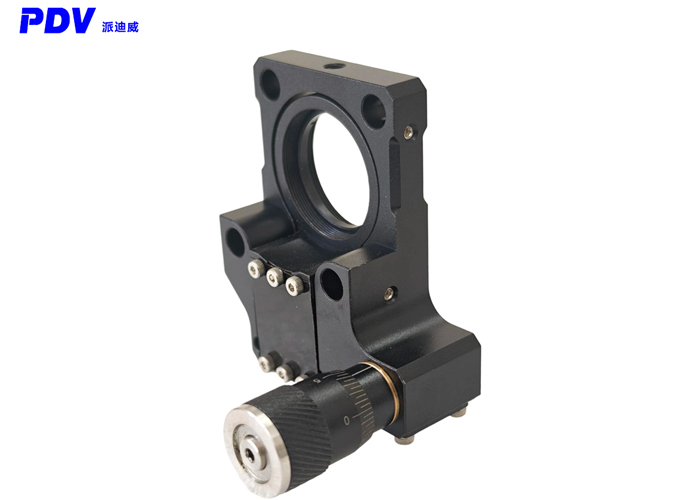

Z轴平移安装座 PT-SD87
产品特性
1、可安装厚度不超过0.28英寸(7.1mm)Ø1英寸光学元件。
2、带标尺精密测微驱动器平移以1μm为分度,可调行程1.2mm(0.047英寸);
3、安装孔SM1螺纹(1.035"-40)兼容SM1螺纹透镜套管,采用卡环转接件可安装物镜;

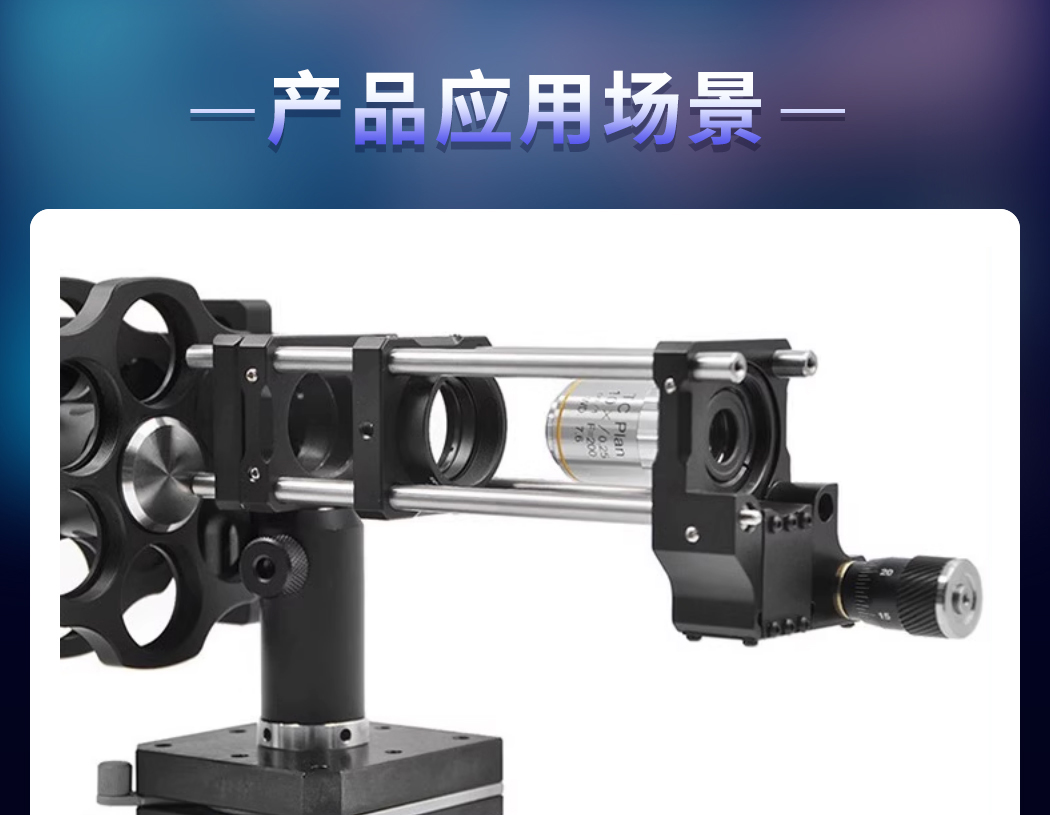

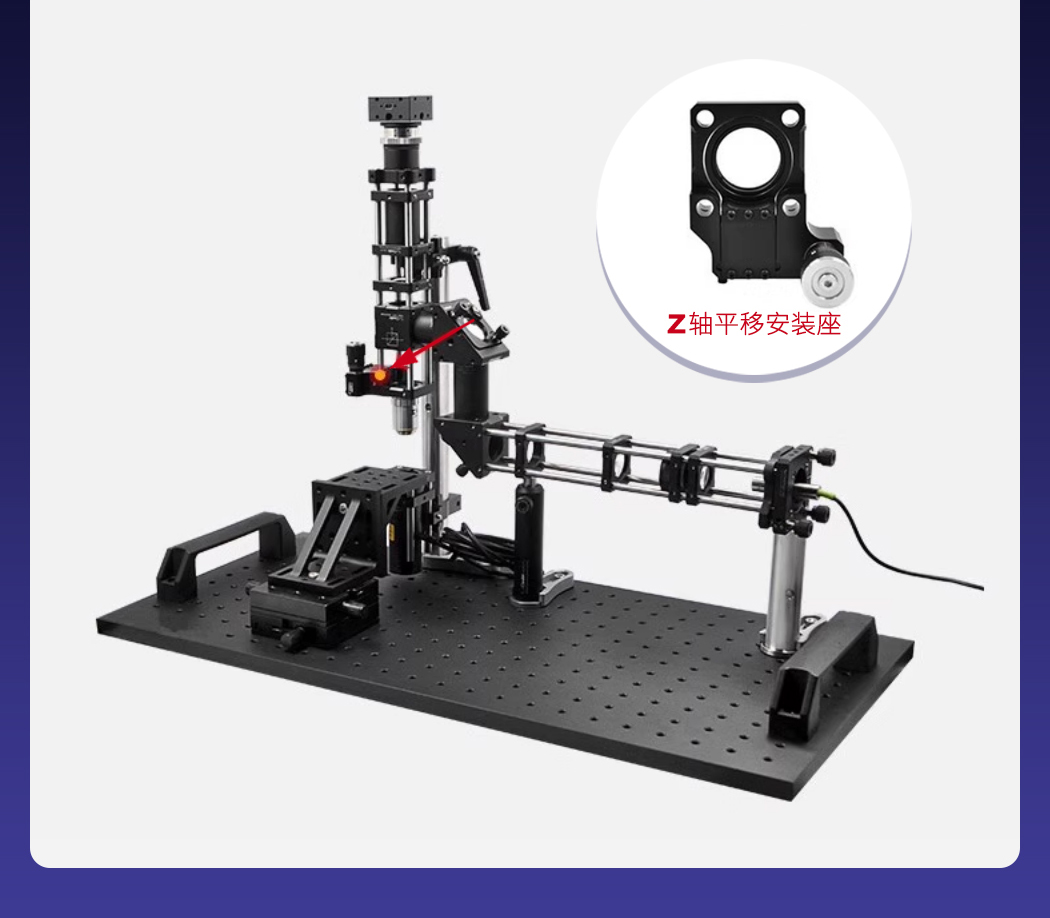

4、平移安装座在30mm笼式系统内提供可重复的Z轴行程。

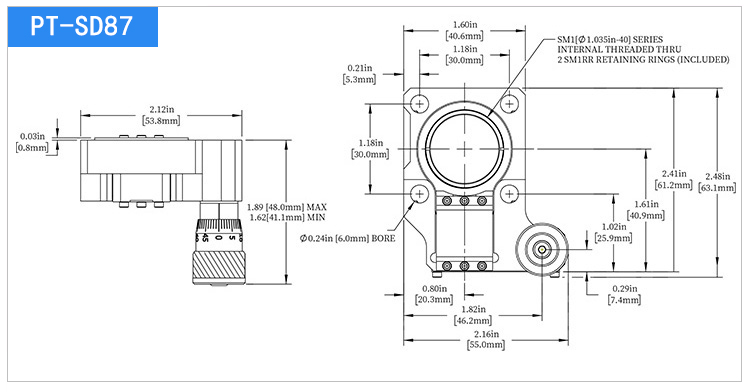

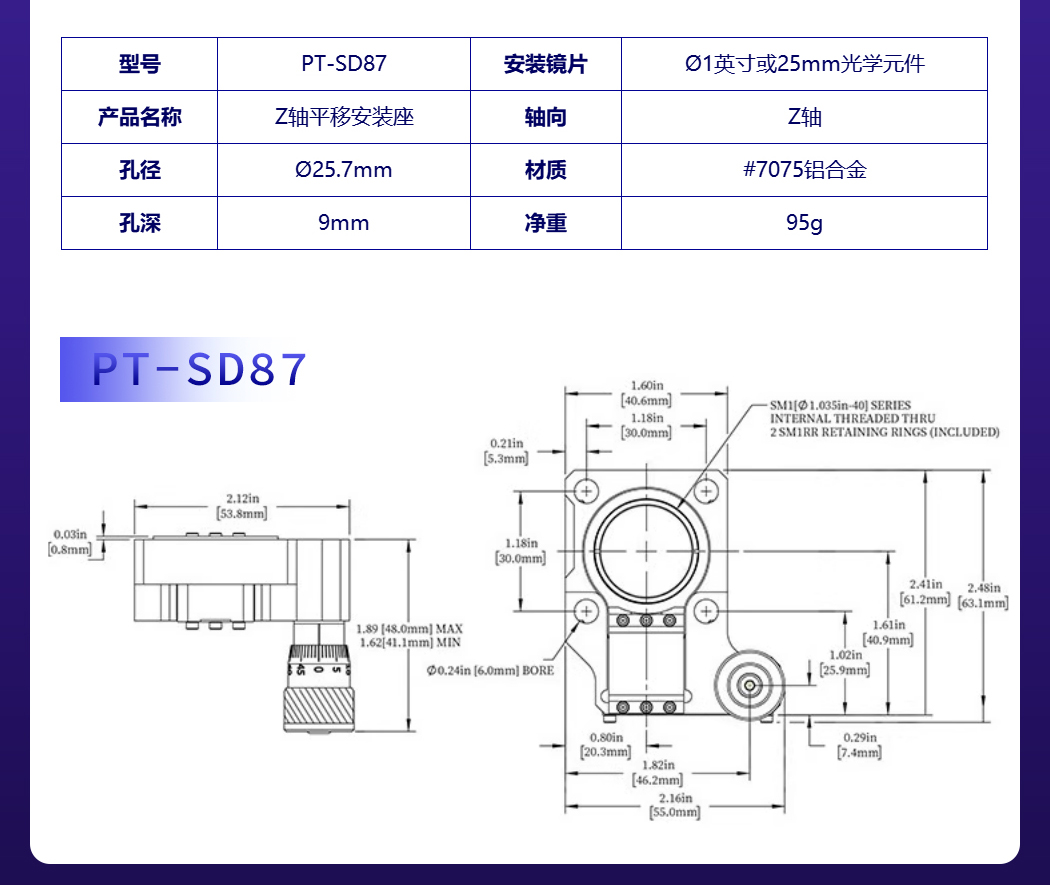

产品尺寸图

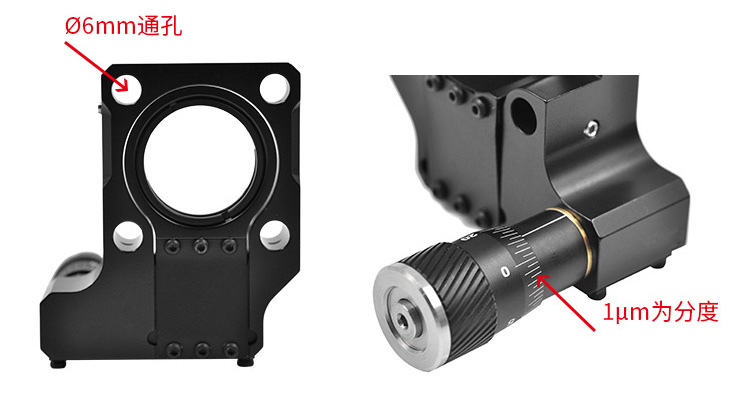

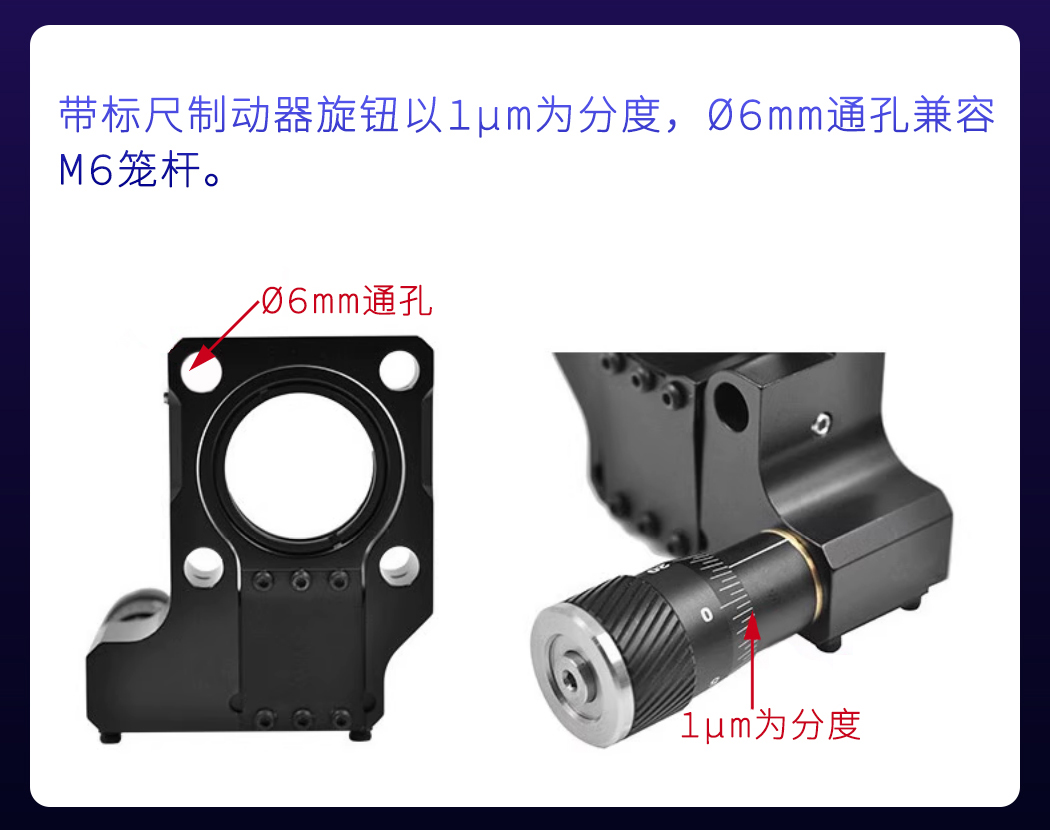

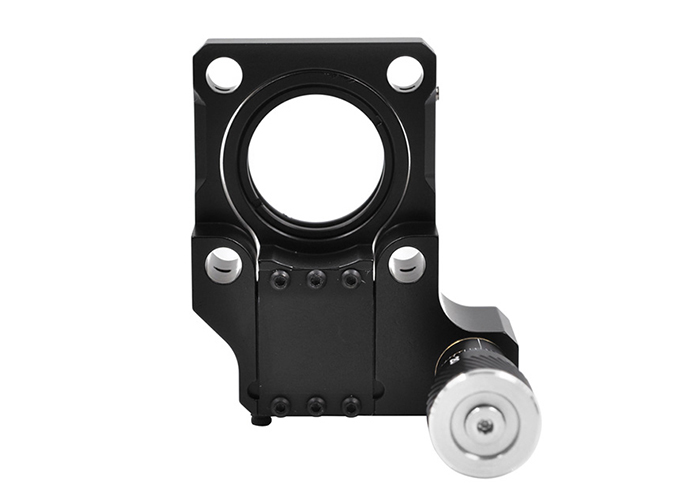

带标尺制动器旋钮以1μm为分度,Ø6mm通孔兼容M6接杆。

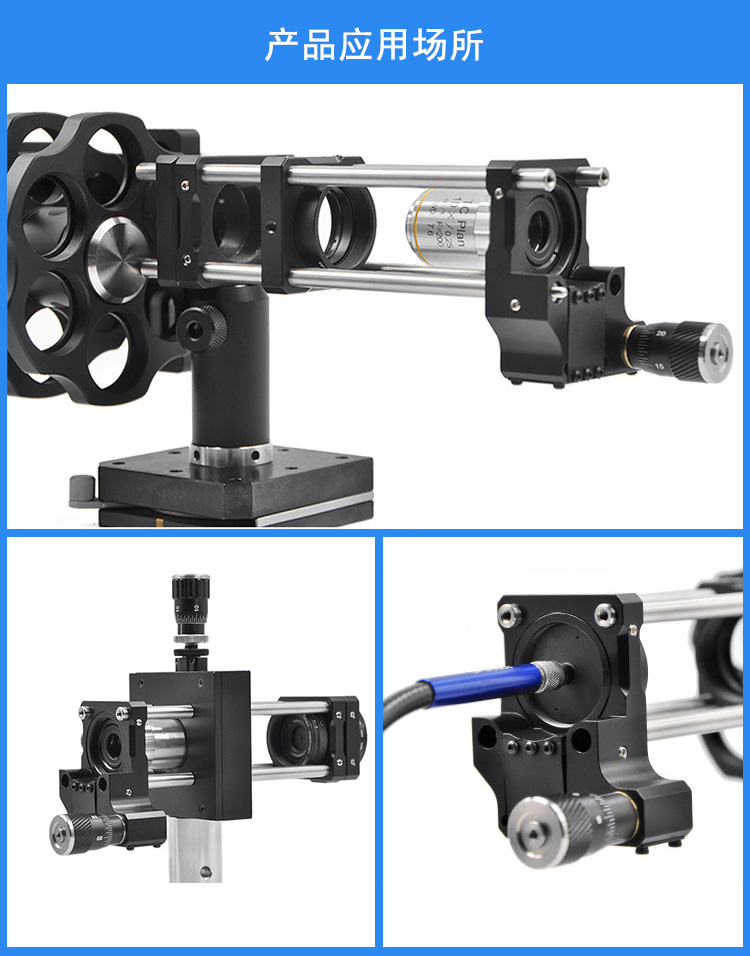

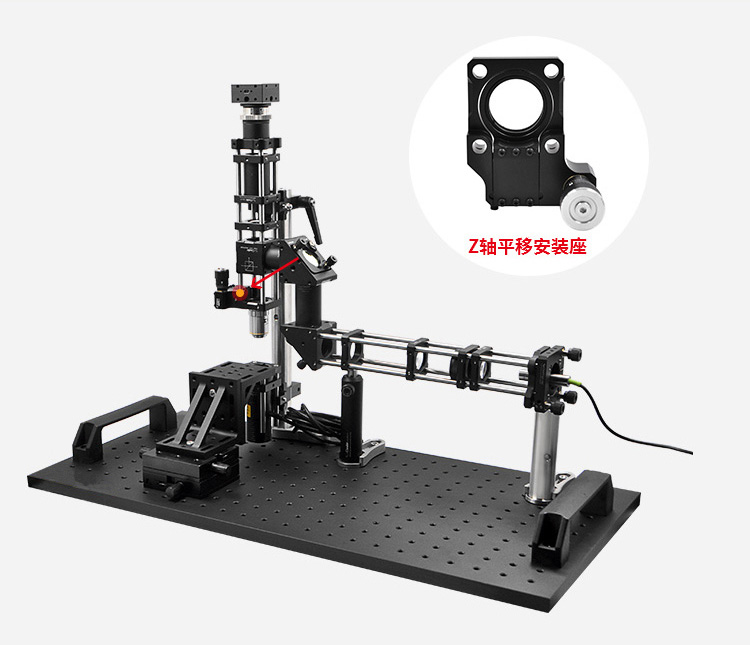

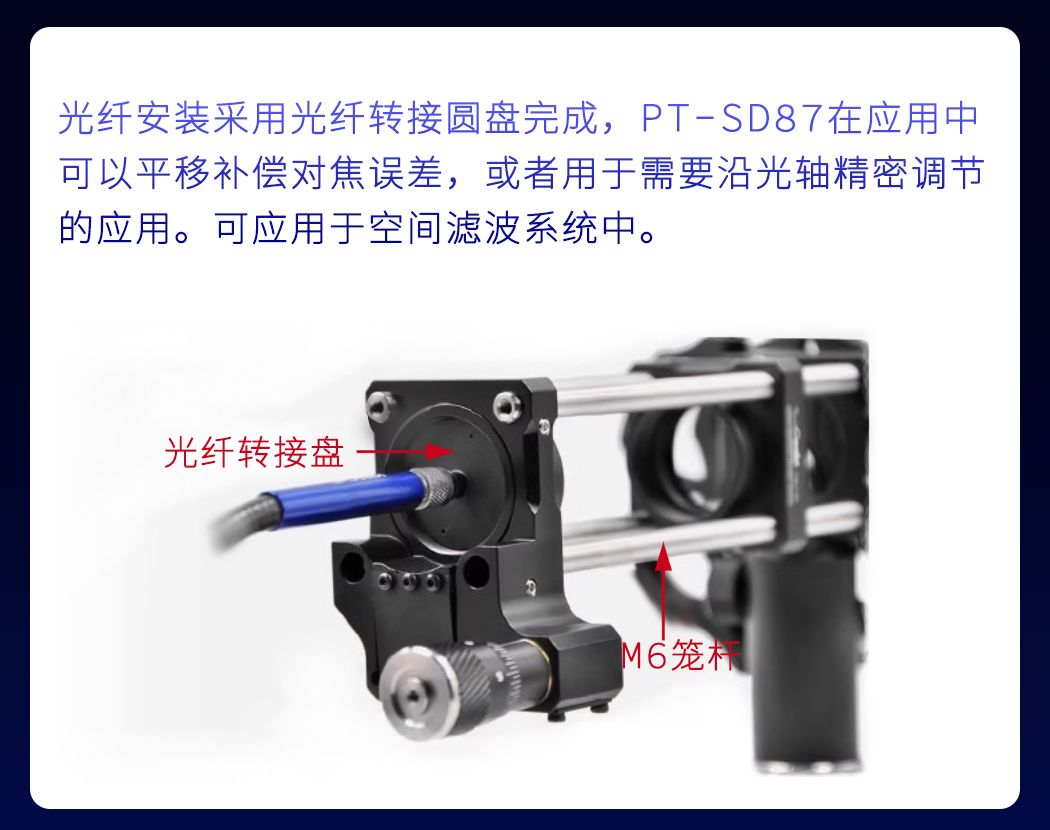

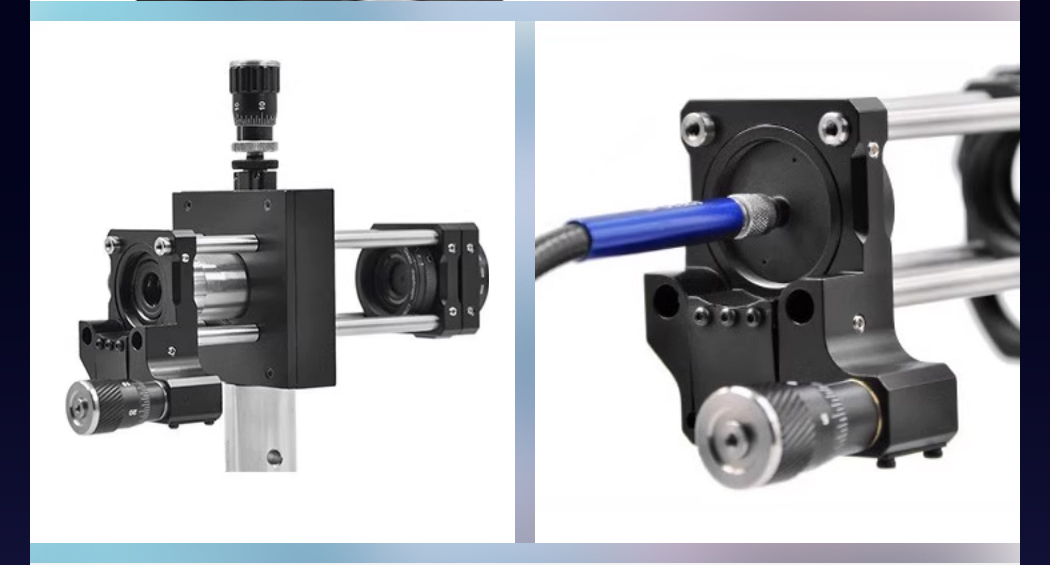

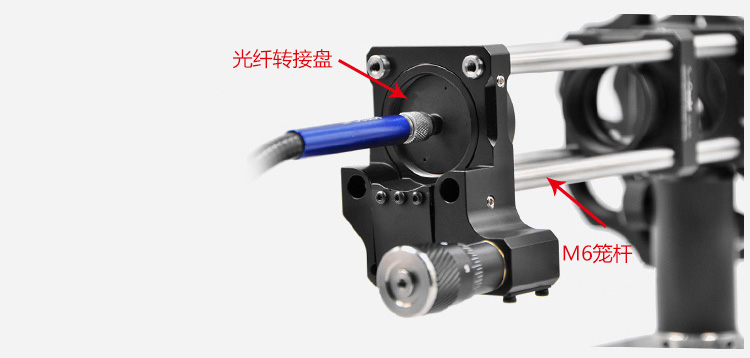

光纤安装采用光纤转接圆盘完成,PT-SD87在应用中可以平移补偿对焦误差,或者用于需要沿光轴精密调节的应用。可应用于空间滤波系统中。

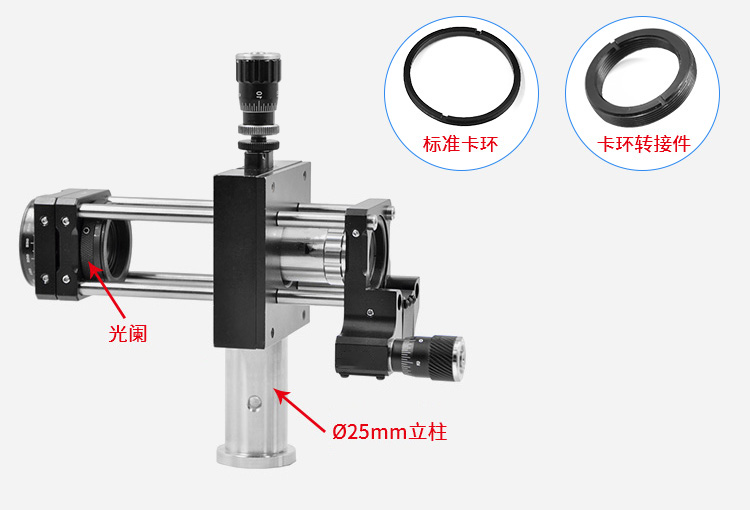

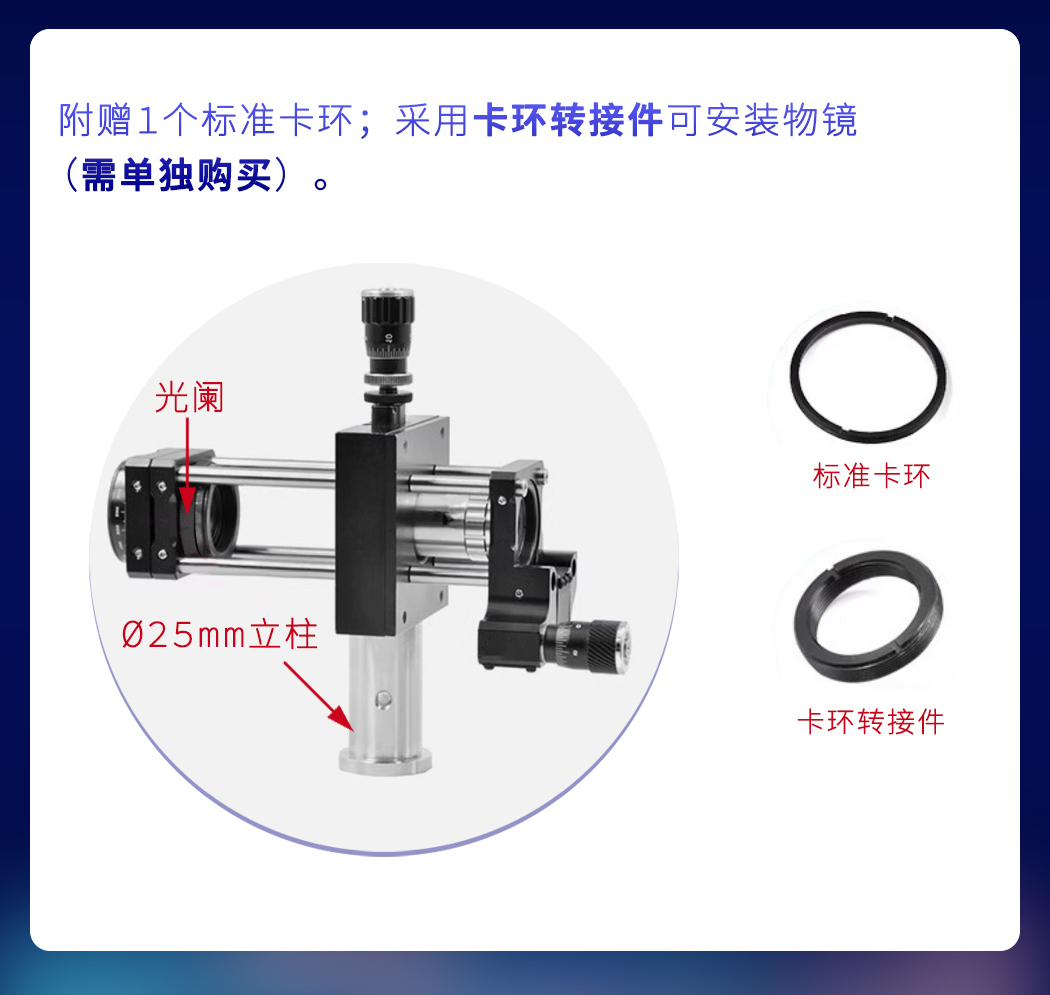

采用卡环转接件可安装物镜。
