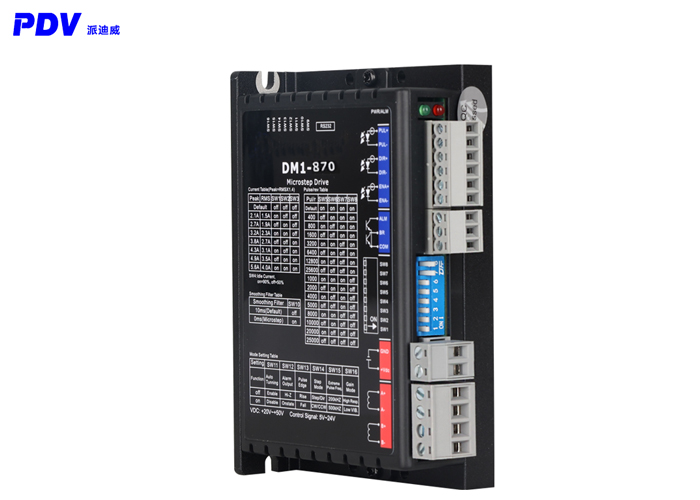

产品特点：
1、高可靠性、高性价比
2、兼容5~24V脉冲信号
3、丰富的拨码功能
4、同时支持脉冲/IO控制
产品参数：

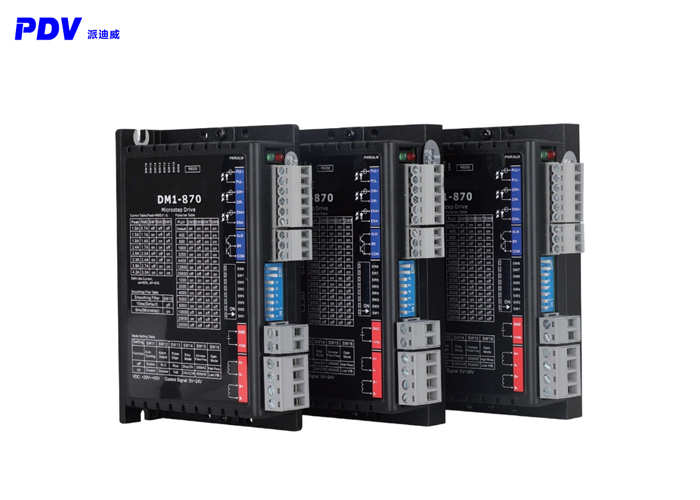

| 产品型号 | DM1-870 | |
| 电气指标 | 最大供电电压(VDC) | 20~70 |
| 最大驱动电流(A) | 7.0 | |
| 尺寸(mm) | 118*75.5*34 | |
| 匹配电机(机座) | 86 | |
| 极限脉冲频率(kHz) | 200/500 | |
| 脉冲信号电平(Vdc) | 兼容5~24V | |
| 重量(kg) | 0.25 | |
| 通用规格 | 输出信号 | 报警、抱闸 |
| 输入信号 | 脉冲、方向、使能 | |
| 报警功能 | 过流、过压、欠压、绕组断线 | |
| 调试软件 | MotionStudio 2.3 | |
| 调试口 | RS232调试口 | |
产品尺寸：

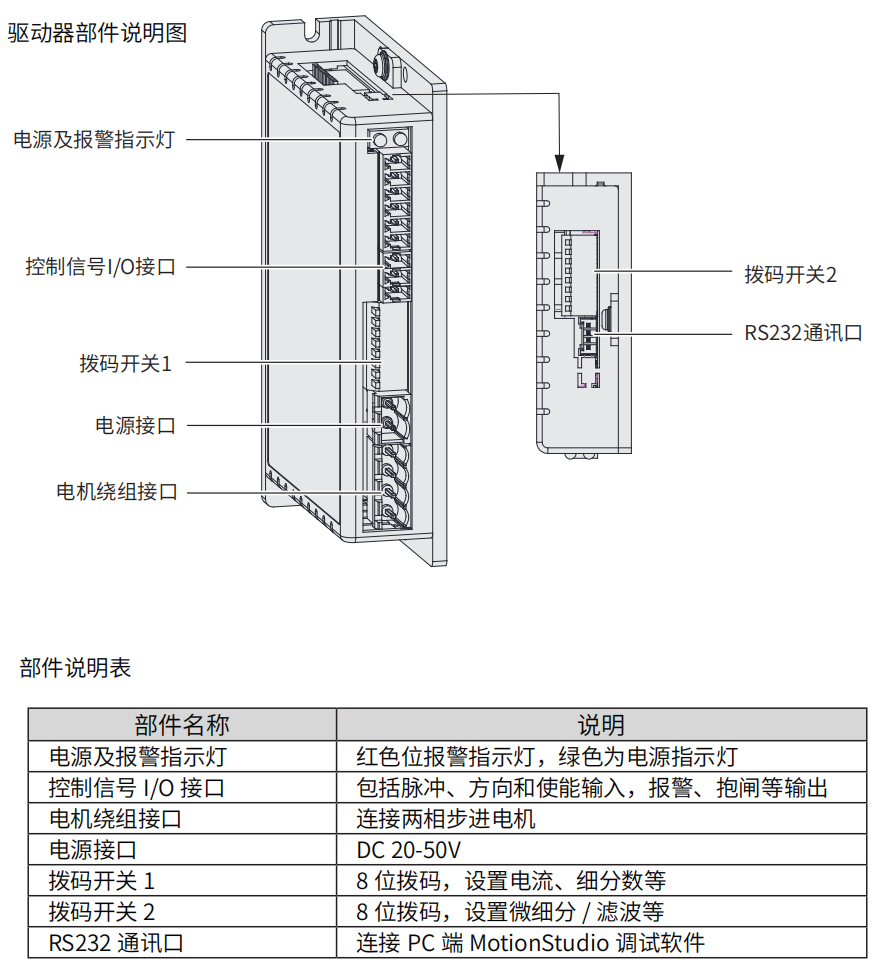

部件说明：

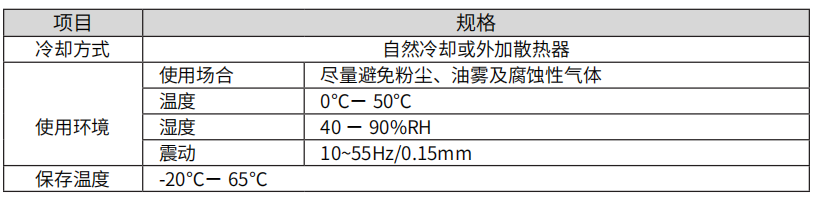

安装环境：
安装方法：

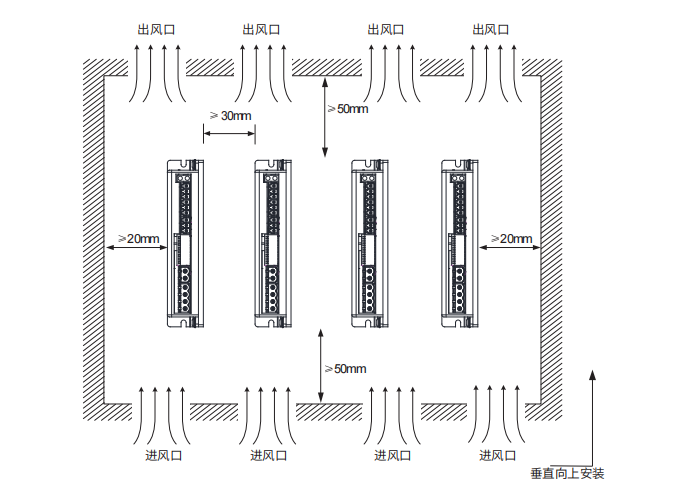

采用底板安装方式，安装方向垂直于安装面。并排安装时，横向两侧建议各留30mm以上间距（若受安装空间限制，可选择适当减小间距），纵向两侧各留50mm以上间距，如下图所示：
安装注意事项：
1：方法
请保证安装的方向和墙壁垂直，垂直向上安装产品，便于热量向上散发。若柜内有多台产品时，请并排安装，在需上下安装的场合，请安装隔热导流板。
通过驱动器上的安装孔位，将步进驱动器固定在安装面上。
安装时，请将步进驱动器正面面向操作人员，并使步进驱动器垂直于墙壁！
2.冷却
为保证能够通过风扇以及自然对流进行冷却，需在步进驱动器的周围留有足够的散热空间，并且考虑到柜内其他器件的散热情况，请在步进驱动器的上部安装冷却用风扇，为了避免步进驱动器的环境温度出现部分地方过高的状况，需要保持电柜内的温度保持均匀。
3.接地
请务必将接地端子接地，否则可能有触电或者干扰而产生误动作的危险!
4.走线要求
驱动器接线时，需将连接步进驱动器的线缆向下走线，避免现有液体附在线缆上，沿着线缆流入驱动器内部,造成驱动器损坏和引起事故！
5.网口防尘
顶部端口在不使用的情况时，需对网口进行相应的防尘措施，如将防尘盖插入端口中，可避免异物（固体、液体等物品）跌落入内部导致产品损坏。

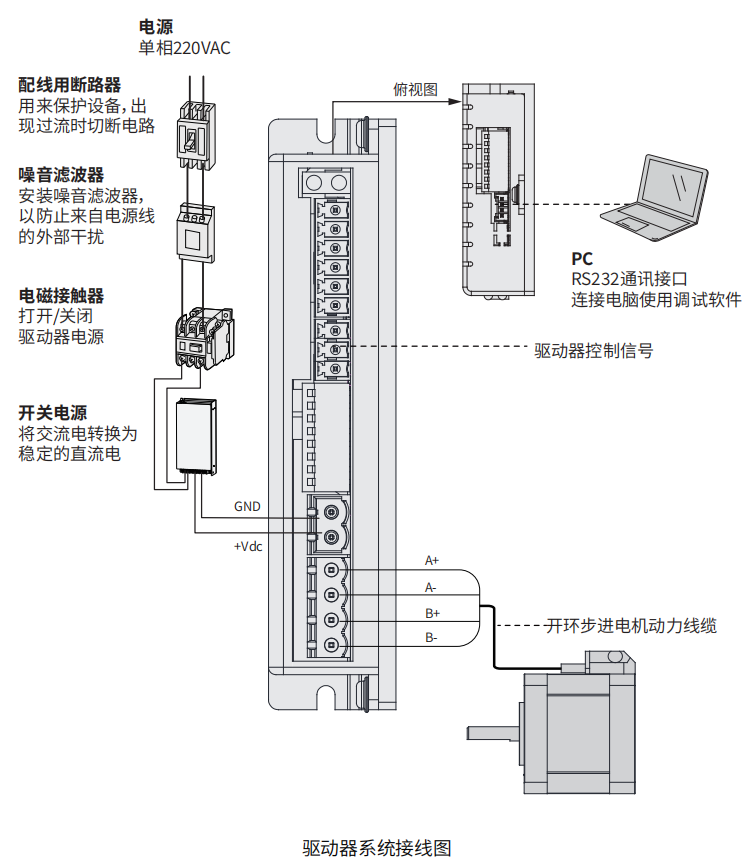

驱动器系统接线图：

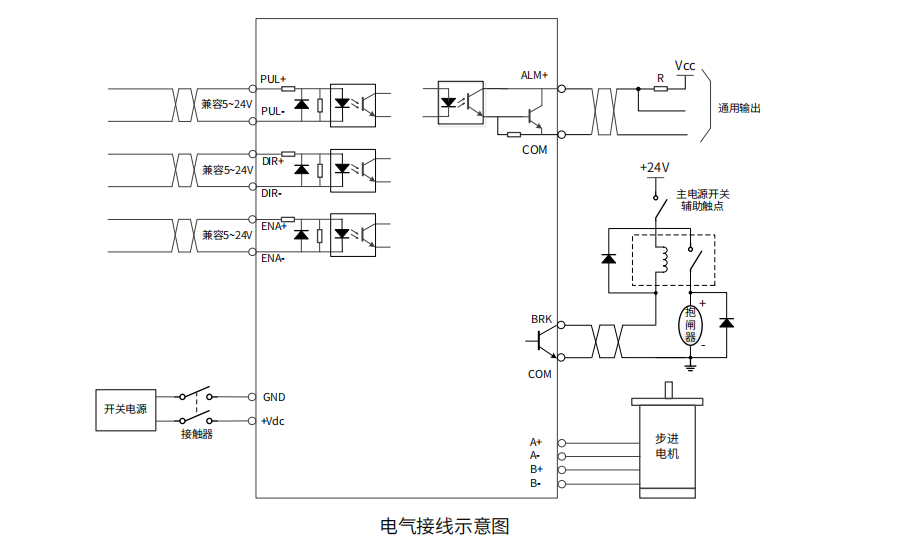

电气接线图：

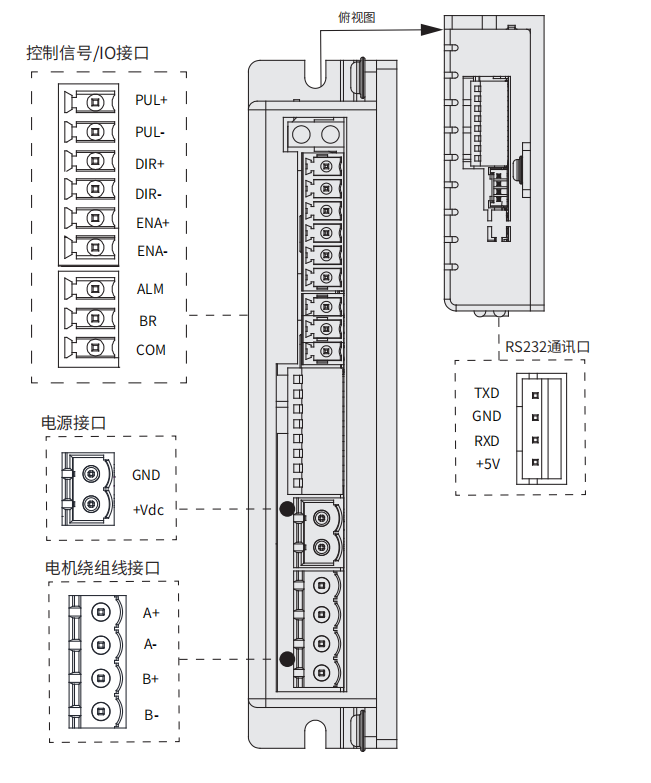

端子分布：

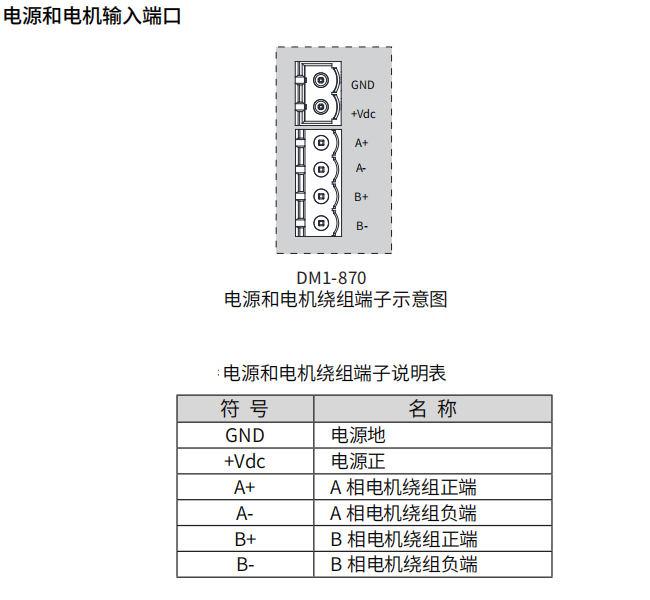

电源和电机输入端口：

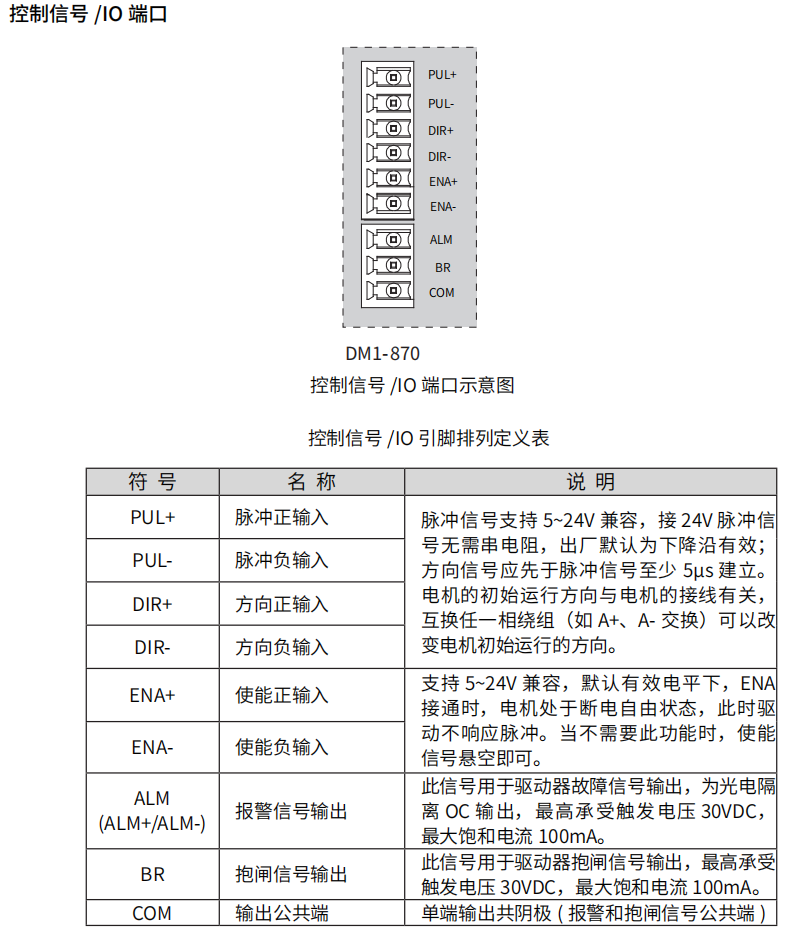

控制信号/IO端口 ：

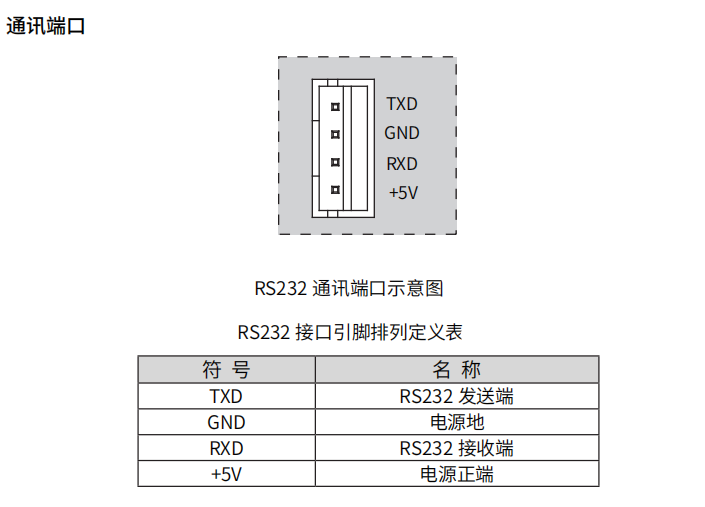

RS232通讯端口 ：
注意事项:
