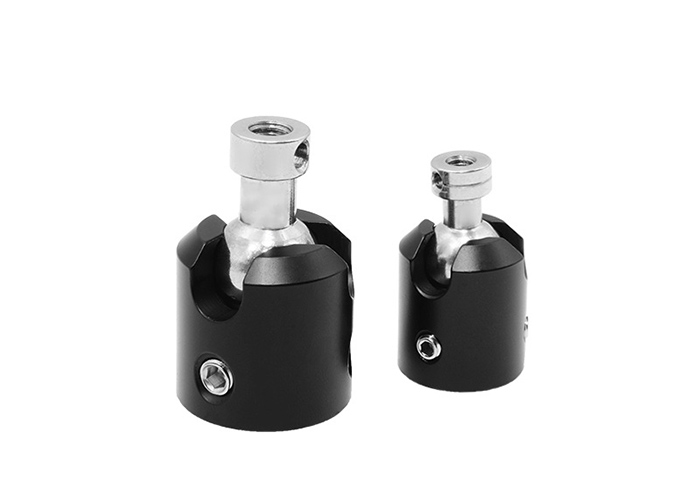

产品名称: 万向载物台 球铰式万向连接器 实验光学仪器 PR-SD90

分享
规格:

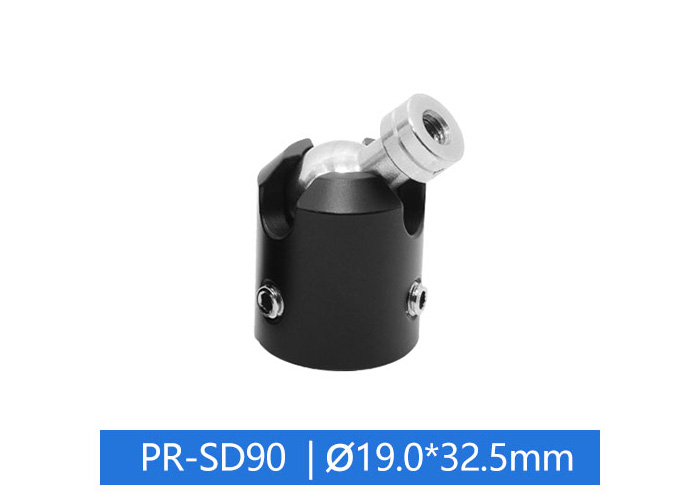

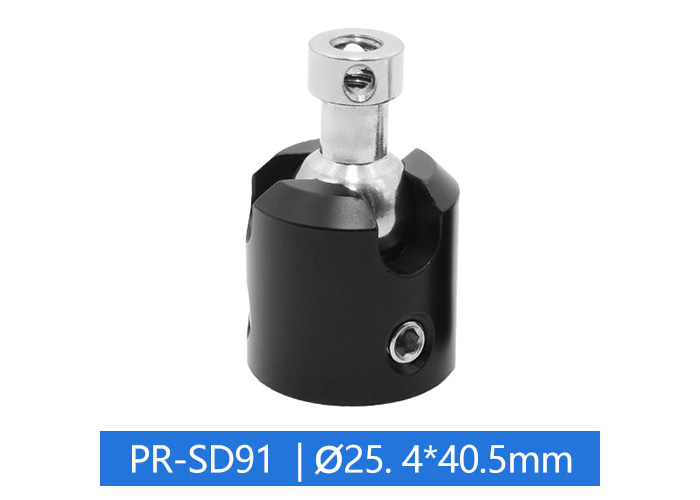

型号

PR-SD90

PR-SD91

规格

Ø19.0*32.5mm

Ø25.4*40.5mm

顶端安装面

Ø8.9mm

Ø11.1mm

螺纹类型

M4

M6

重量

27.4g

54.3g

材质

7075铝合金

7075铝合金


产品详情:

产品特性:

1、在50°锥角范围内可任意调节,同时具有3处90°调节位置;

2、螺丝紧固机制,用于锁定和张力调节;

3、顶端和底部具有M4/M6安装孔。

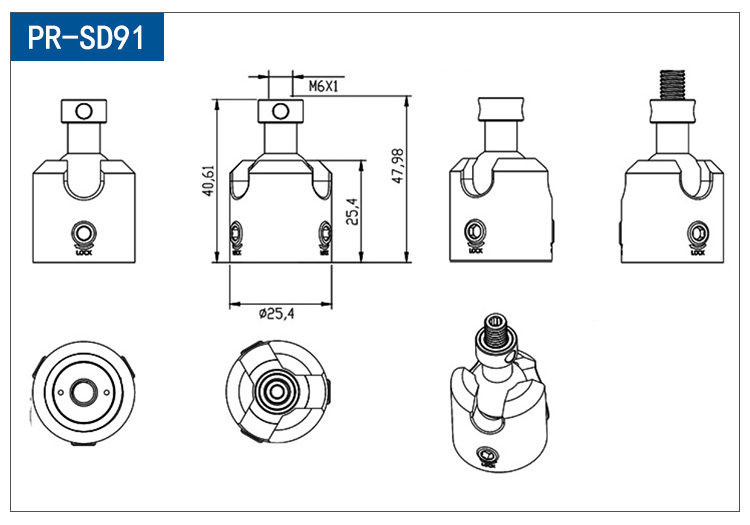

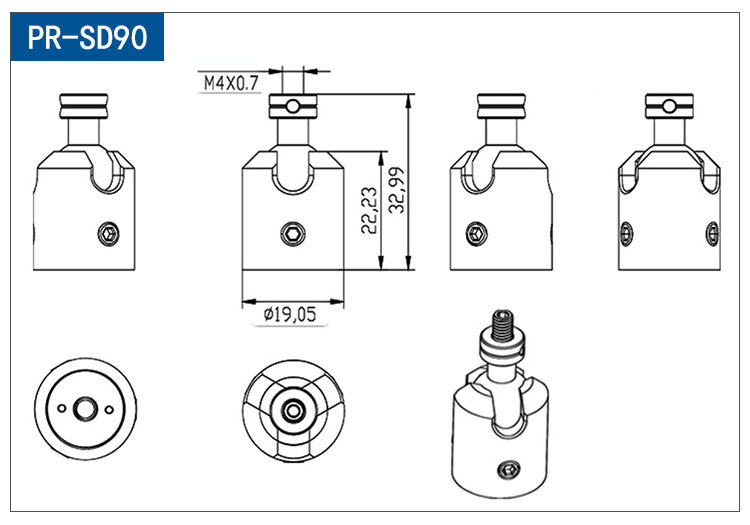

产品尺寸图:

万向载物台 球铰式万向连接器 实验光学仪器

万向载物台 球铰式万向连接器 实验光学仪器



优势:

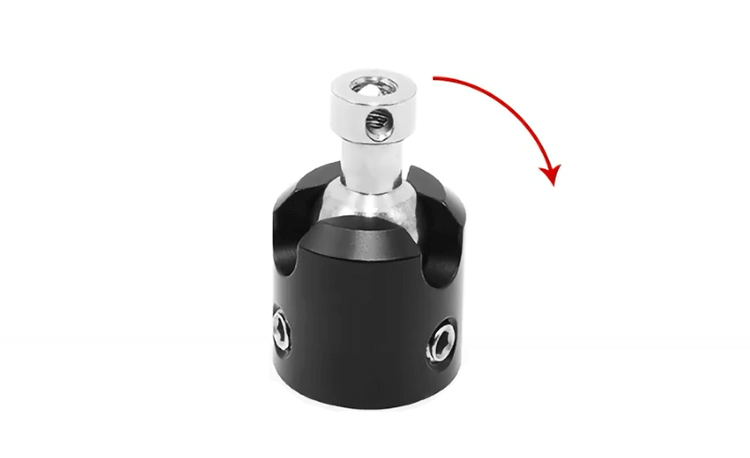

万向连接器具有球铰机制,在50°的锥角范围内可进行任意角旋转固定。同时,安装座身具有3处切口,可相对于底座以90°定位安装。

万向载物台 球铰式万向连接器 实验光学仪器

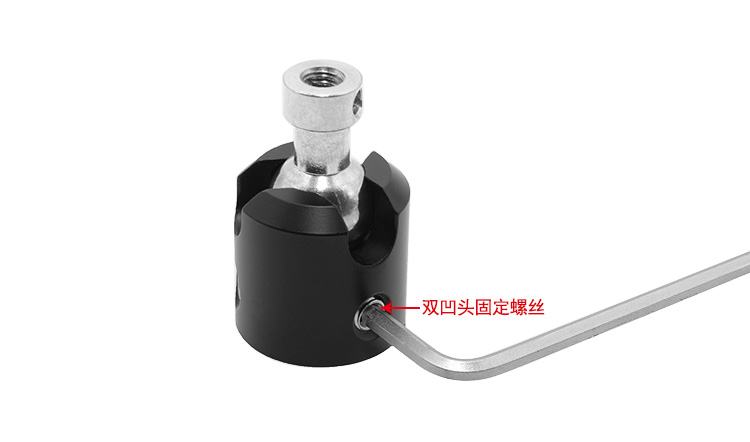

安装座表面具有3处双凹头固定螺丝,利用2mm/3mm扳手固定3个锁定螺丝中的任意一个,可锁定旋转球位置,从而固定安装表面的角度位置。3个螺丝一起使 用还起到张力作用的调节。

万向载物台 球铰式万向连接器 实验光学仪器

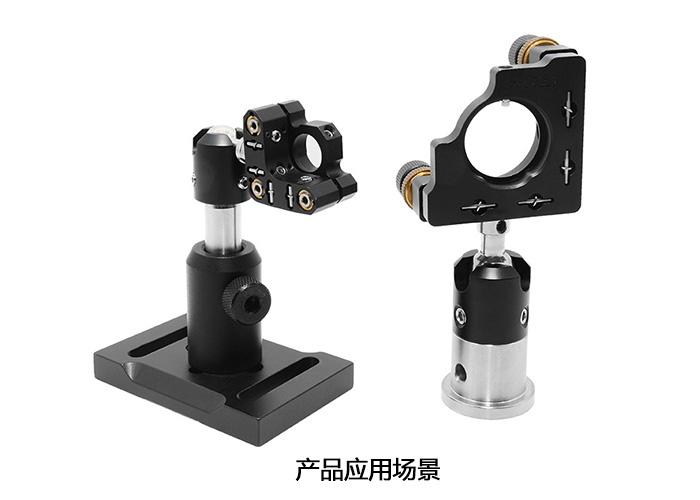

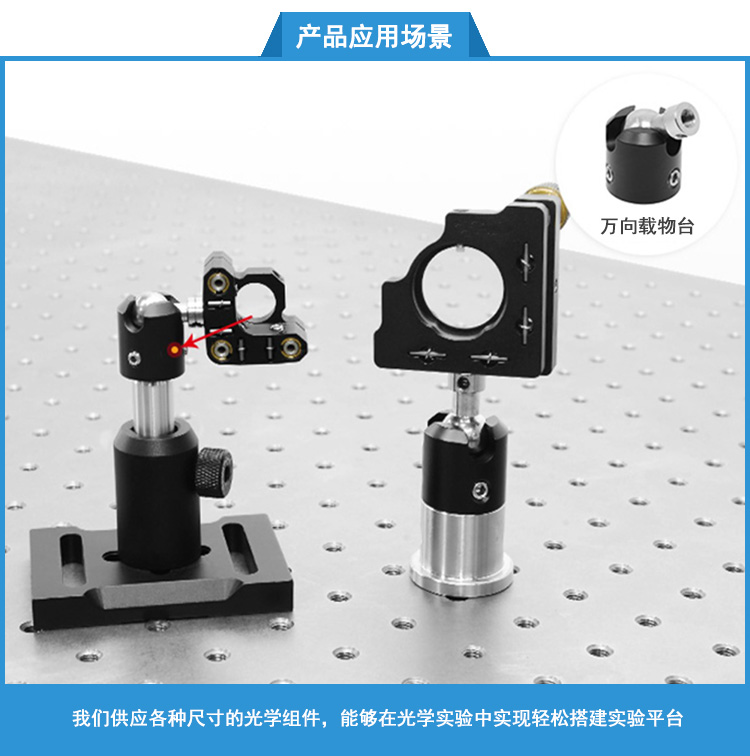

安装座顶端和底部具有M4或M6的螺纹安装孔,非常适合安装光学调整架和光学接杆机械件一起使用。

万向载物台 球铰式万向连接器 实验光学仪器
