产品名称: 360度手动旋转台R轴微调移动平台光学实验配件 PT-SD81

PT-SD81旋转安装座是一种重载型位移台，用于对光学元件、标准光机械组件和30mm笼段进行精细的旋转调节。

产品特性

1、旋转台粗略旋转度数为360°；旋转盘激光雕刻的分度为1°的刻度;

2、千分尺和游标刻度可实现5°的精细调节，游标刻度为标准精度5弧分;，

3、台面M4螺孔可以安装PG-0265压臂/PG-0365压臂;

4、中心镜片安装孔为SM1螺孔(1.035"-40)，附带卡环1个;

5、SM1螺纹中心孔可以安装Ø1英寸(25.4mm)，最大厚度15mm的光学元件;

6、负载能力:粗调为25磅(11 .4kg),精调为3.75磅(1.7kg)。

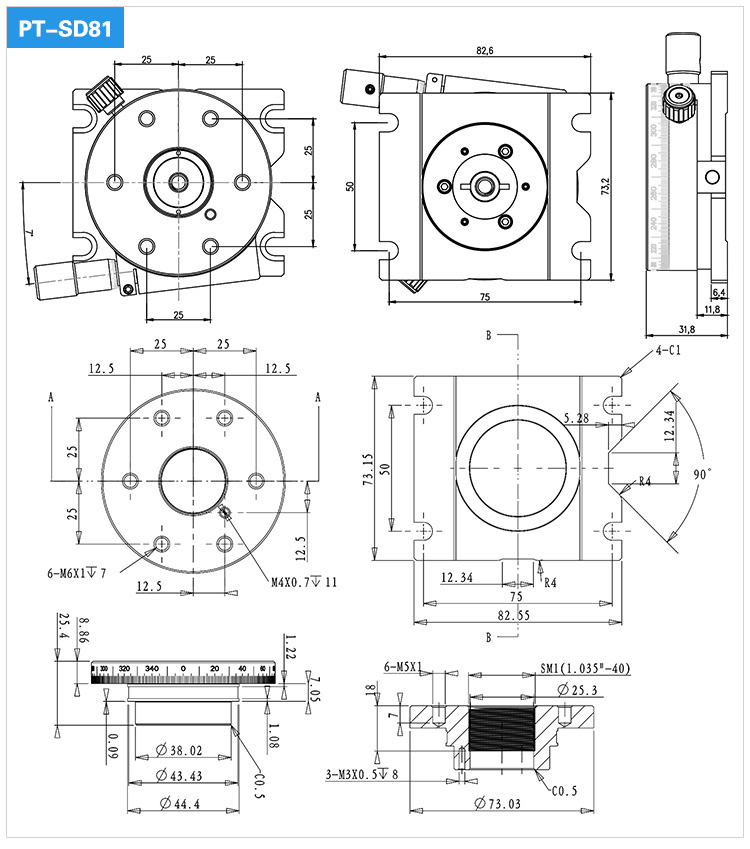

产品尺寸图

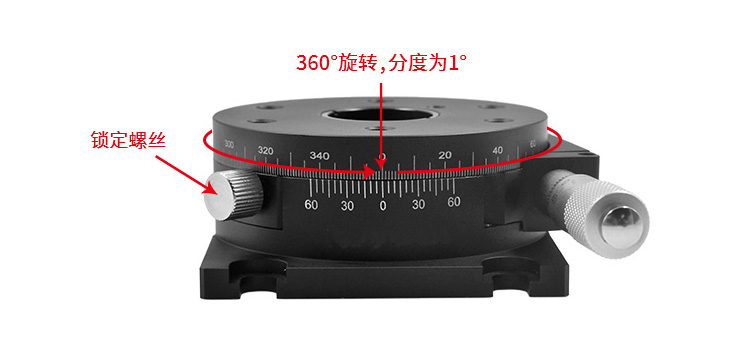

锁定手拧螺丝处于未锁定状态时，可以位于位移台下侧面，分度为1°的刻度标记为标准，360°全方位平滑、连续地手动旋转调节位移台。当手拧螺丝被锁定时，千分尺可以提供5°的精细调节，位于下侧面的游标刻度为标准，精度5弧分。

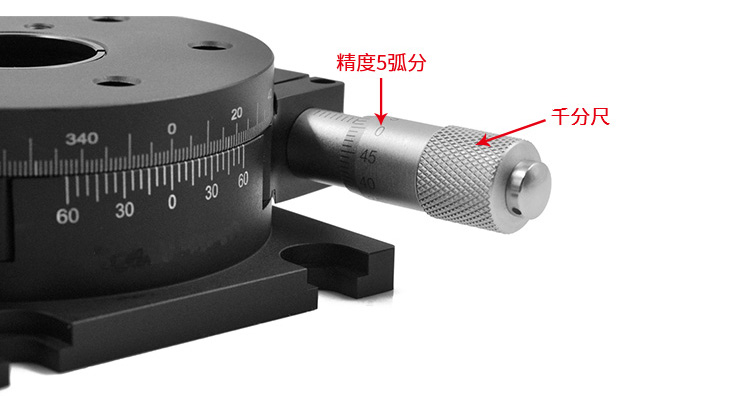

千分尺可以提供5°的精细调节，以位于下侧面的游标刻度为标准，游标精度5弧分。

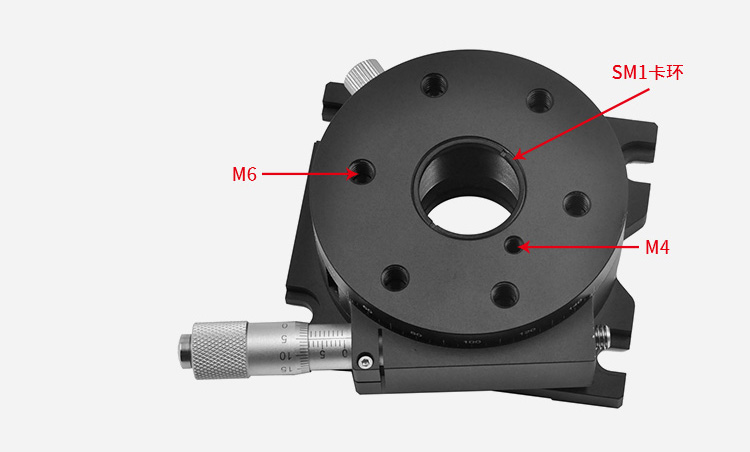

台面规则分布6个M6螺纹孔和1个M4螺纹孔，中间为SM1((1.035"-40)螺纹孔，(附带1个CSK3标准SM1卡环，如需更多卡环，请另外购买);

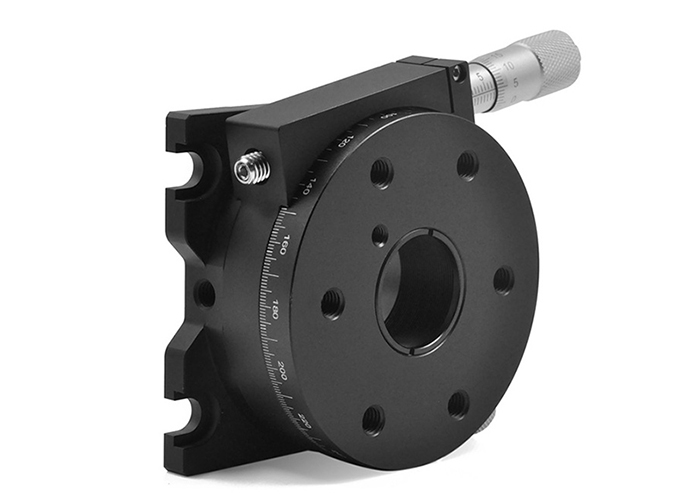

底面分布4个M6沉头安装槽，可固定在光学平台上面。以及侧面2个M6螺纹孔，用于在垂直平面上的安装应用;

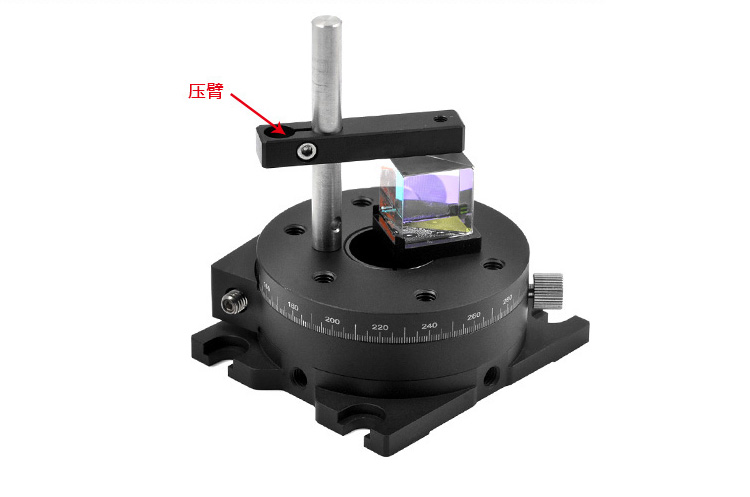

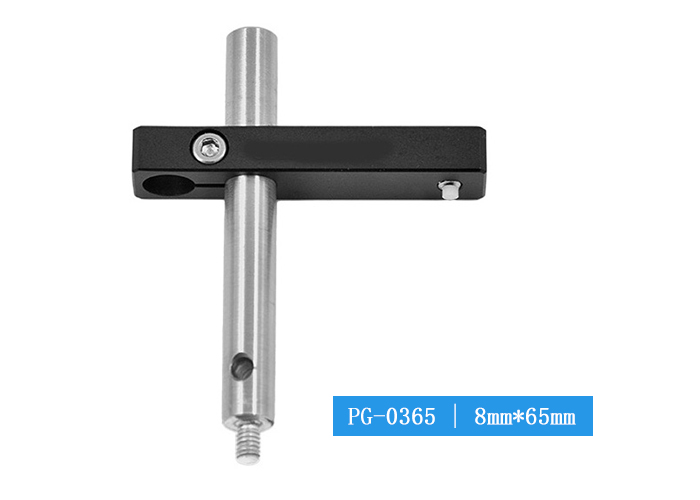

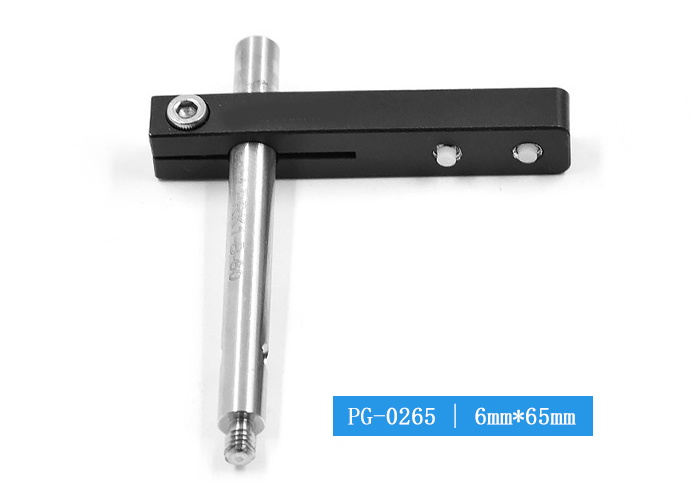

安装了压臂的旋转台，压臂有两个6*65mm/8*65mm规格可选。
