产品名称: PDV派迪威 微型旋转台 迷你手动旋转台日本西格玛粗微调转动平台

分享
规格:

产品参数:

型号

PT-SD406M/PT-SD406MUU

台面尺寸〔mm

φ40

行程〔°〕

粗:360 微:±5

读数

2 °

微分头读数

124.2

导轨形式

滑动导轨

主要材料

黄铜

表面处理

黑铬

承载能力〔N

49.05.0kgf

承载力矩〔N·m

0.3

扭矩刚度〔″/N·cm

1.5

平行度〔μm

20

偏心量〔μm

20

台面跳动〔μm

20

自重〔kg

0.3kg



产品详情:

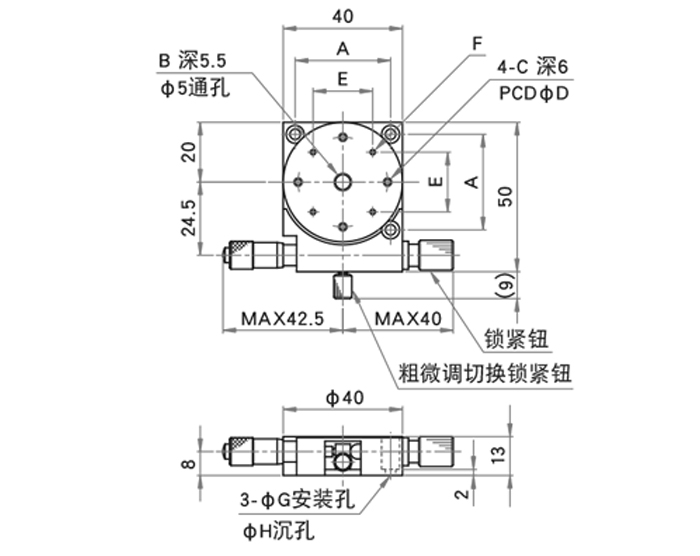

产品详情图:

PT-SD406MM/PT-SD406MUU

圆头小螺栓 M3×6…3个

内六角螺栓 6-32UNC×1/4…3个(UU)

PDV派迪威 微型旋转台 迷你手动旋转台日本θ粗微调转动平台

型号

A(mm)

B

C

D(mm)

E(mm)

F

G(mm)

H(mm)

PT-SD406M

32

M6 P1

M3

30

20

4-M2 2

3.5

6

PT-SD406MUU

31.

1/4-20UNC

6-32UNC

31.75

4

65
