首页 > 产品中心 > 显微镜系列 > 偏光显微镜

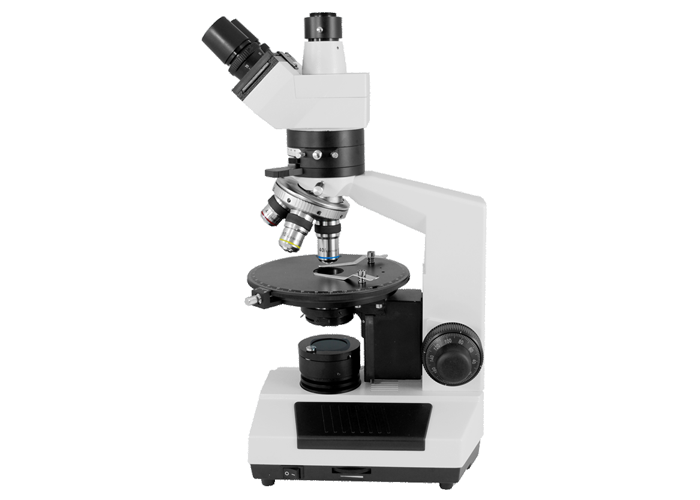

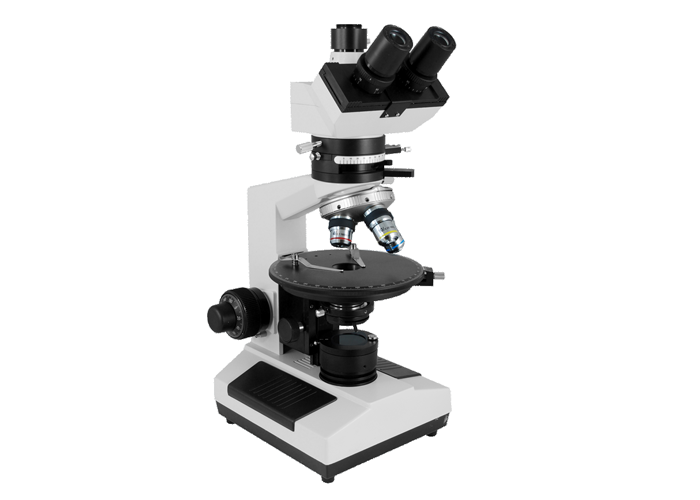

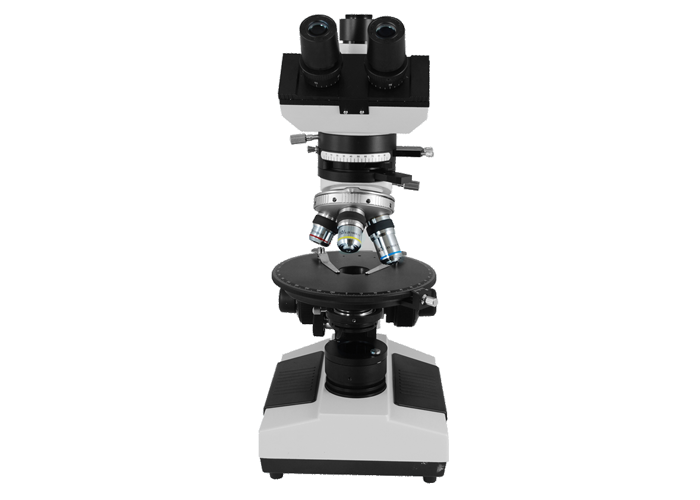

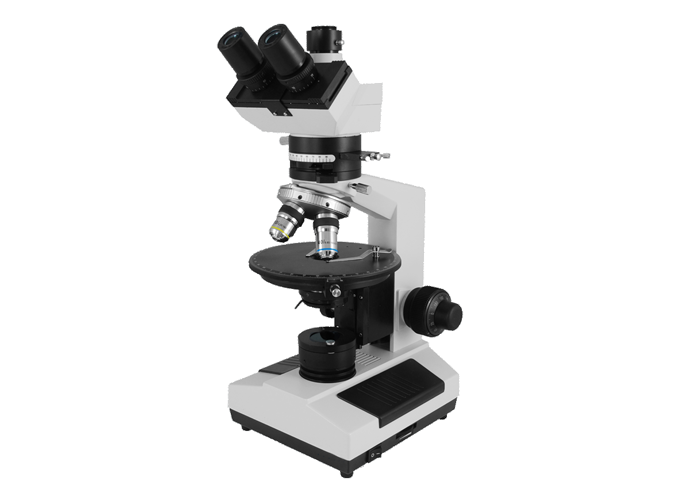

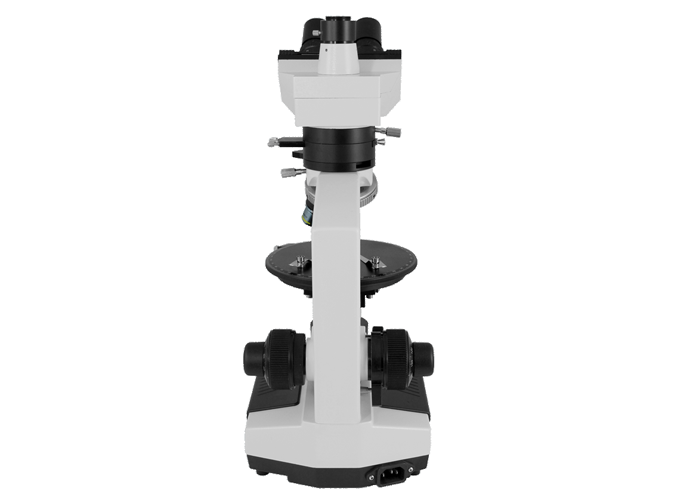

  • PG-107 偏光显微镜 简易偏光 岩矿分析
  • PG-107 偏光显微镜 简易偏光 岩矿分析
  • PG-107 偏光显微镜 简易偏光 岩矿分析
  • PG-107 偏光显微镜 简易偏光 岩矿分析
  • PG-107 偏光显微镜 简易偏光 岩矿分析

产品名称: PG-107 偏光显微镜 简易偏光 岩矿分析

分享
规格:
光学系统参数光学系统有限远
系统光学放大倍数40~400X
三目光学放大倍数4~40X
标准配置目镜10X目镜
标准配置物镜4X 10X 40消色差偏光物镜
标配摄像目镜1X
系统视场范围Φ0.45~4.5mm
系统工作距离0.632~37.5mm
正置/倒置正置
复合三目观察头观察头光学系统有限远
观察头类型复合
观察头双目调节方式推拉式
观察头角度45°
图像正/反相反像
观察头水平旋转360°旋转
双目瞳距调节范围55~75mm
目镜筒内径Φ23.2mm
目镜筒可调左±5°右不可调
观察头与主机/支架接口尺寸Φ42.3mm
10X目镜(对)目镜光学放大倍数10X
平场目镜平场目镜
目镜与目镜筒接口尺寸Φ23.2mm
目镜视场范围Φ18mm
10X分划板目镜目镜光学放大倍数10X
平场目镜平场目镜
目镜类型分划板目镜
目镜与目镜筒接口尺寸Φ23.2mm
目镜视场范围Φ18mm
目镜分划板接口尺寸Φ21mm
分划板类型单标十字分划板
分划板材质玻璃
分划板外观尺寸Φ19x1.5mm
分划板刻度范围10mm/100分划板
4X消色差偏光物镜物镜光学放大倍数4X
物镜光学系统有限远
物镜类型消色差物镜
物镜齐焦距离45mm
物镜适合机械筒长160mm
物镜工作距离37.5mm
物镜数值孔径N.A. 0.10
物镜盖玻片厚度0.17
物镜介质干镜
物镜接口螺纹尺寸M20.32x0.706
明/暗场物镜明场物镜
物镜外径尺寸Φ21.5mm
10X消色差偏光物镜物镜光学放大倍数10X
物镜光学系统有限远
物镜类型消色差物镜
物镜齐焦距离45mm
物镜适合机械筒长160mm
物镜工作距离7.316mm
物镜数值孔径N.A. 0.25
物镜盖玻片厚度0.17
物镜介质干镜
物镜接口螺纹尺寸M20.32x0.706
明/暗场物镜明场物镜
物镜外径尺寸Φ21.5mm
40X消色差偏光物镜物镜光学放大倍数40X
物镜光学系统有限远
物镜类型消色差物镜
物镜齐焦距离45mm
物镜适合机械筒长160mm
物镜工作距离0.632mm
物镜数值孔径N.A. 0.65
物镜盖玻片厚度0.17
物镜介质干镜
弹簧物镜弹簧物镜
物镜接口螺纹尺寸M20.32x0.706
明/暗场物镜明场物镜
物镜外径尺寸Φ21.5mm
物镜转换器物镜转换器类型内向
物镜转换器孔数四孔
物镜转换器转动方式手动
物镜转换器与物镜接口尺寸M20.32x0.706
显微镜支架立柱高度280mm
底座类型照明底座
底座尺寸220x180x60mm
调焦方式手动
粗微调调焦形式同轴粗微调
调焦行程30mm
微调行程同调焦行程
粗调单圈行程40mm (1.575″)
微调单圈行程0.2mm
微调Z小读数2μm
轴向限位保护功能可限位
手轮松紧调节功能可调节
显微镜平台旋转平台直径Φ160mm
旋转平台高度17.5mm
旋转平台定位360°旋转定位
旋转平台角度标注360°1°细分

旋转刻度Z小角度

0.1°
旋转平台锁紧机构任意位置锁定
显微镜照明光源照明形式卤素灯透射光源
透射光路形式科勒照明
透射光源照明类型卤素
孔径光阑安装位置照明光路
可变孔径光阑可调
孔径光阑外观直径50mm
视场光阑安装位置照明光路
可变视场光阑不可调
视场光阑外观直径50mm
滤色片座插槽个数1
滤色片切换方式嵌入式
聚光镜聚光镜类型阿贝聚光镜
干式/浸液方式干式
适用的物镜放大率范围4~40X
聚光镜距离可调可调
聚光镜Z大数值孔径N.A. 1.25
聚光镜装卡方式螺丝紧固
聚光镜座Z轴移动行程30mm
滤色片座插槽个数1
滤色片切换方式摇出式
1X摄像目镜摄像目镜与观察头端连接方式螺丝紧固
摄像目镜与观察头端接口尺寸Φ25mm
摄像目镜可调可调
摄像目镜放大倍数1X
摄像目镜适合摄像头靶面范围2/3″以下
摄像目镜与摄像头端接口类型C接口
产品详情:

PG-107 偏光显微镜 简易偏光 岩矿分析

服务:
PG-107 偏光显微镜 简易偏光 岩矿分析
  • PG-107 偏光显微镜 简易偏光 岩矿分析
  • PG-107 偏光显微镜 简易偏光 岩矿分析
  • PG-107 偏光显微镜 简易偏光 岩矿分析
  • PG-107 偏光显微镜 简易偏光 岩矿分析
常见问题:
注意事项:

    我们很高兴你能和我们合作。为了节省你的时间,在选择产品时,请查看参数或与我们的销售沟通,避免你购买的产品,因参数与你的使用要求不一致,耽误你的工期进度。我们再次感谢你的支持。
