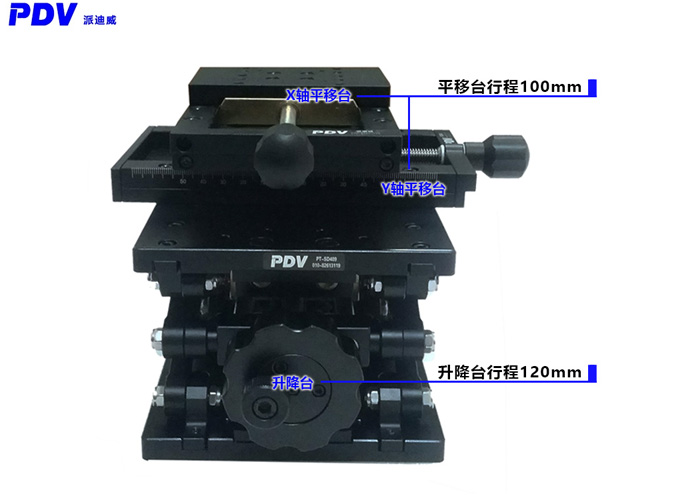

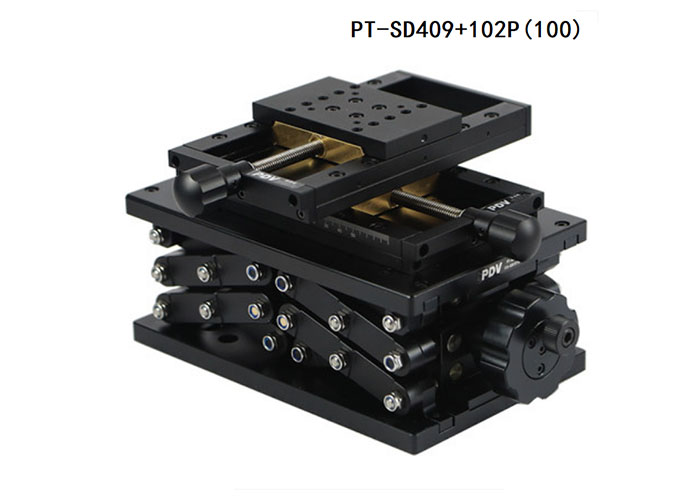

两个手动平移台PT-SD102P ，一个手动升降台PT-SD409 组合而成，X行程(50MM)Y行程（50MM）Z行程（120MM）。
型号 | PT-SD409 |
台面尺寸 | 140 mm×220mm |
驱动方式 | 精研丝杠驱动 |
升降行程 | 120 mm |
调整量 | 5μ(参考) |
承载 | 25kg |
自重 | 4.6kg |
材料 | 硬铝 |
表面处理 | 阳极氧化黑 |
型号 | PT-SD102P |
台面尺寸 | 100mm×60mm |
驱动方式 | 研磨丝杠 |
驱动位置 | 中央驱动 |
行程 | 50mm |
刻度 | 0.1 |
调整量 | 8μ |
导轨形式 | 精研燕尾副 |
承载 | 12kg |
直线度 | 30μ |
台面平行度 | 50μ |
运动平行度 | 40μ |
自重 | 0.7kg |
材料 | 硬铝 |
表面处理 | 阳极氧化染黑 |

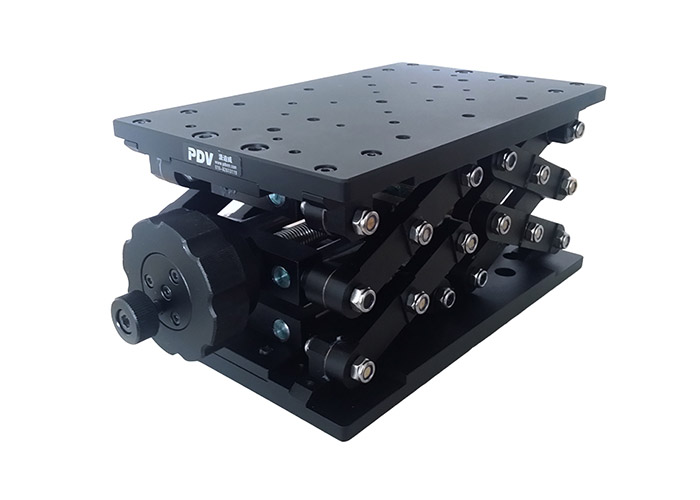

精密型手动升降台 PT-SD409
产品特点：
■用于大行程，不定量，载荷大的升降调整。
■采用剪形升降支撑，精研丝杠驱动。
■上下两面多孔位设计，适用性强，均可作安装面。
■配有锁紧手轮，安全可靠。
■底座和台面均有标准孔距的连接孔，方便与其它系列产品组合使用。

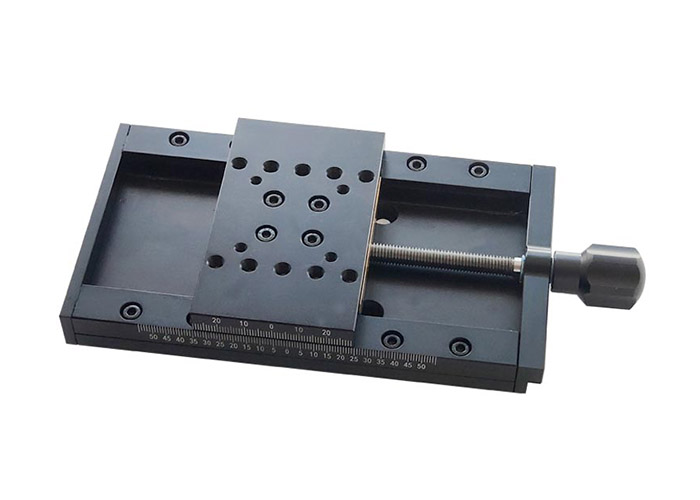

精密型手动平移台：PT-SD102P
■特点：
■导轨为燕尾副。
■位移调整采用精研丝杠驱动。
■精研丝杠在平移台中心放置，操作方便。
■台面和底座分布标准孔距的安装孔，方便安装和组合。
■可组成多维调整架或和其它系列产品组成多维调整。

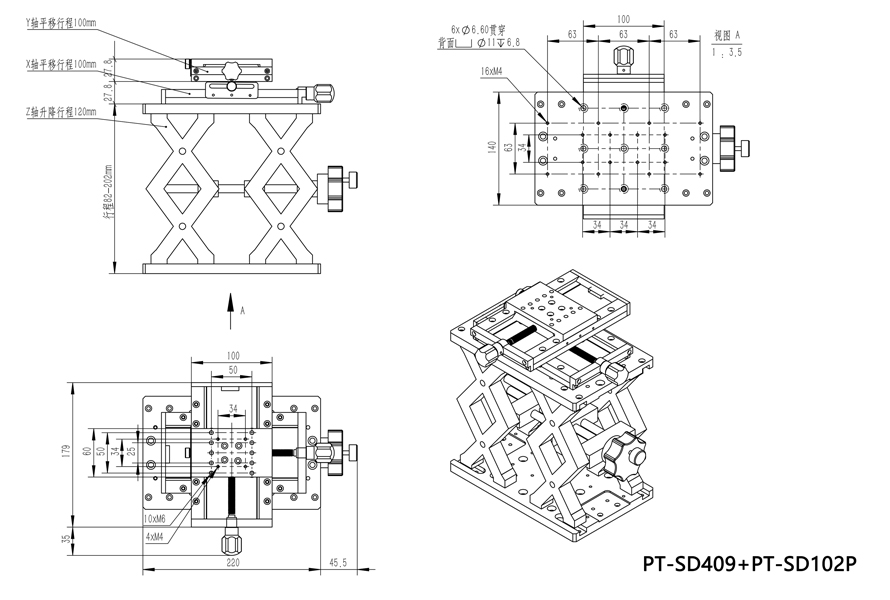

PT-SD102P产品尺寸图：
