型号 | TG5-01 |
产品名称 | 伸缩透镜套筒 |
规格 | 35.4mm*28.8mm |
螺纹类型 | SM1(1.035”-40) |
最大行程 | 4.1mm |
重量 | 26.2g |
材质 | 7075铝合金 |

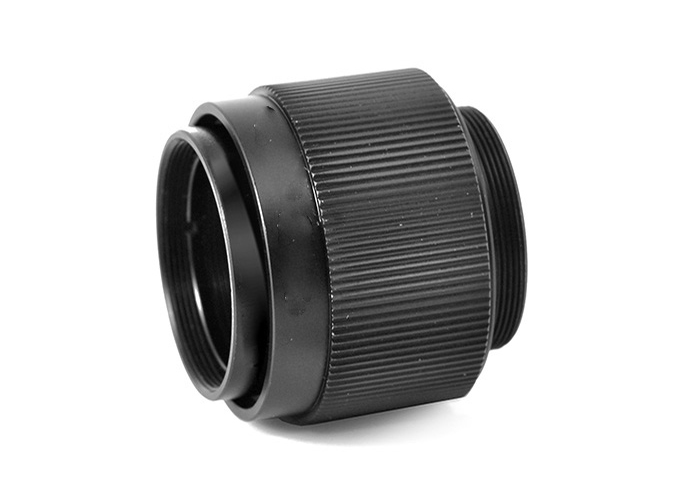

伸缩透镜套筒
产品特性
1、标准的SM1透镜套筒可以旋入内部移动槽，构建一个望远镜透镜套筒组件；
2、非旋转式移动SM1透镜套筒，兼容SM1组件；
3、可安装厚度不超过0.42英寸(10.7mm)的Ø1英寸光学元件；
4、固定的SM1外螺纹和平移用的SM1安装内螺纹；
5、附带1个标准卡环，用于固定光学元件。

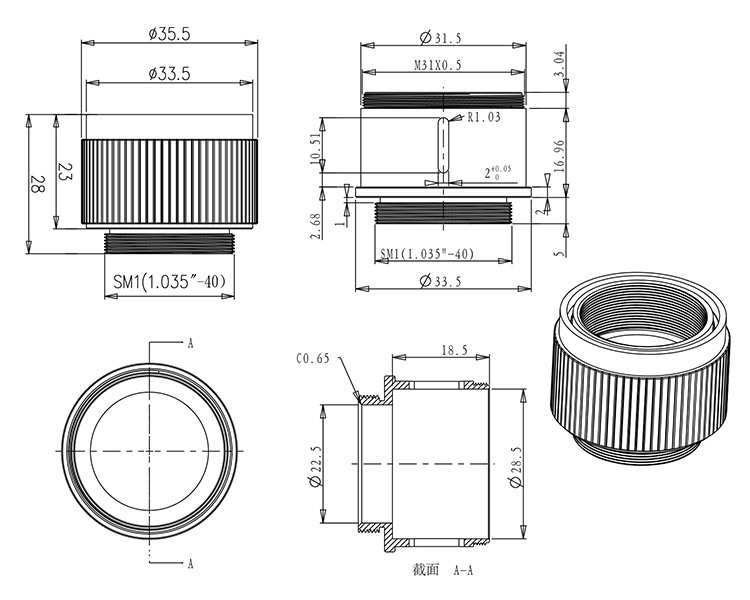

产品尺寸图

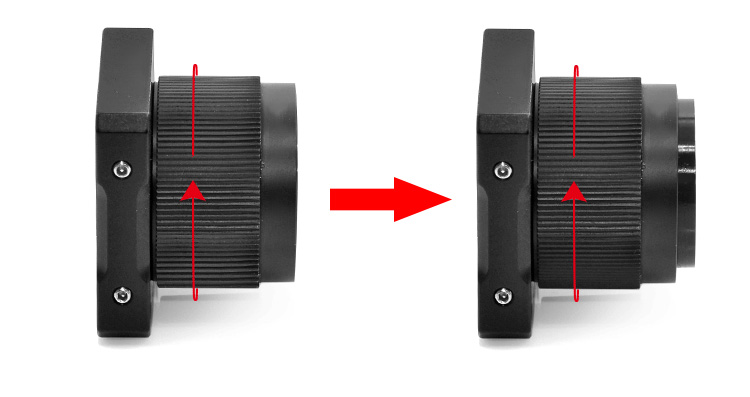

套筒可以提供0.16英寸(4.1mm)的线性行程，精密的螺旋机制可以将前端镜筒前后移动，同时不会出现任何旋转运动,防止与之连接的透镜套筒或光学元件发生旋转。这种高精度非旋转式缩放套筒能够在系统中固定光学元件之前精准地控制其工作距离。
安装方式

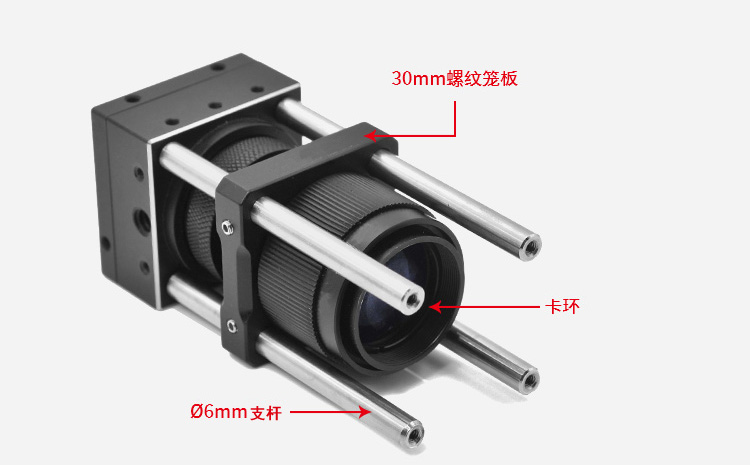

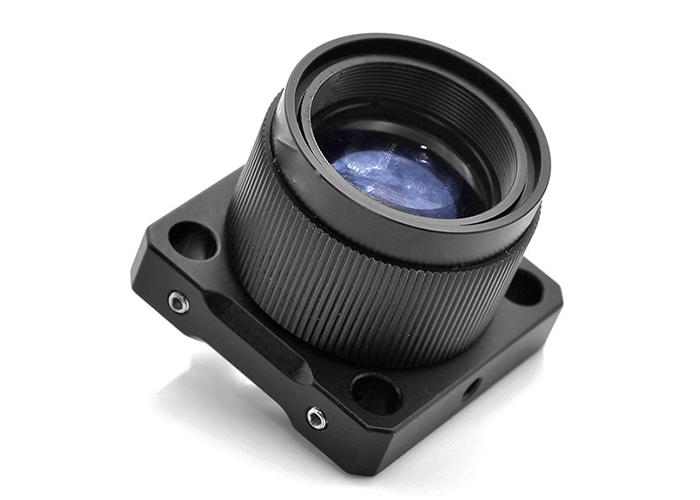

操作时,先将φ1英寸光学元件安装在伸缩套筒中，并用附带的标准卡环将其固定。然后将TG5-01连接到SM1内螺纹透镜套筒或安装座上。将其固定后，TG5-01的外环可以用于精密定位光学元件。

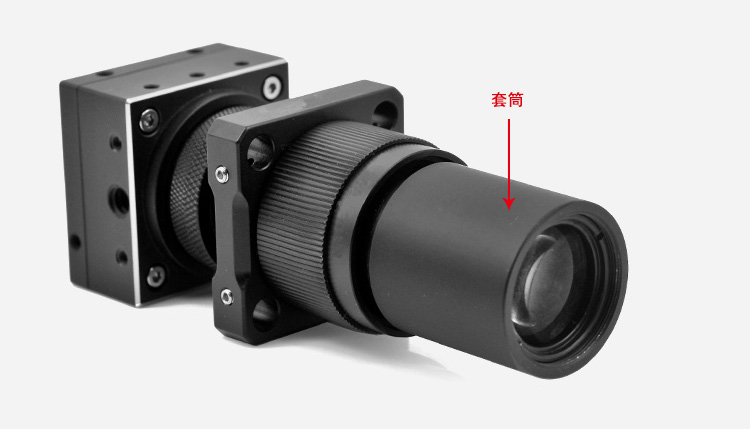

SM1外螺纹透镜套筒还可以连接到TG5-01的前端，从而构建一个望远镜透镜套筒组件。
