产品名称: 高精度伸缩套筒SM1可调式透镜套管非旋转式1英寸镜筒

高精度伸缩套筒

产品特性

1、在SM1透镜套筒系统中精确定位光学元件。

2、非旋转式移动，可安装厚度不超过10.7mm的φ1英寸光学元件。

3、SM1(1.035"-40)内外螺纹。

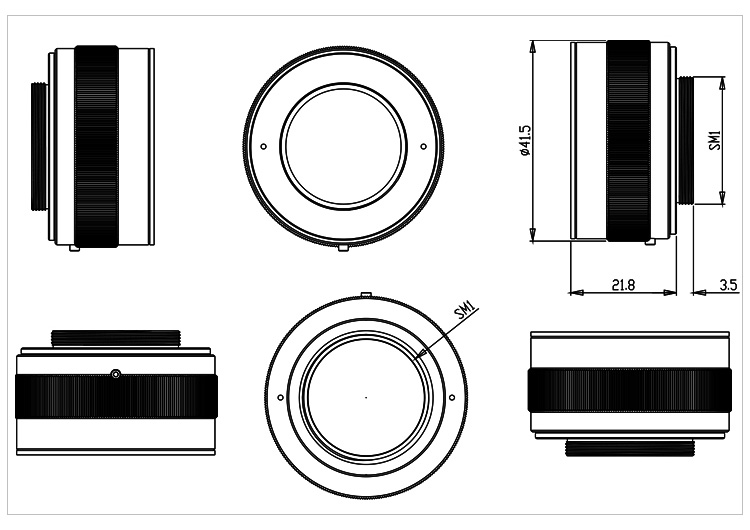

产品尺寸图

TG14-01伸缩套筒可以提供4.1mm的线性行程，其非旋转式移动的设计,使得螺旋机制可以将前端镜筒前后移动,同时不会出现任何旋转运动,防止安装在其中的光学元件或物镜、透镜套筒在移动过程中发生旋转。这种高精度(0.5mm/转)移动伸缩套筒能够在系统中固定光学元件之前精准地控制其距离。

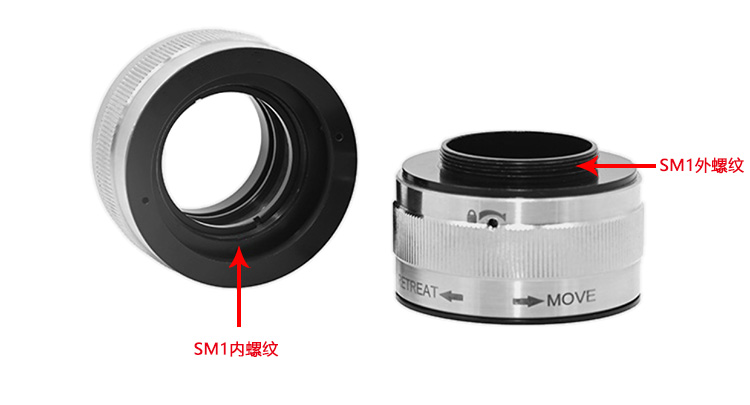

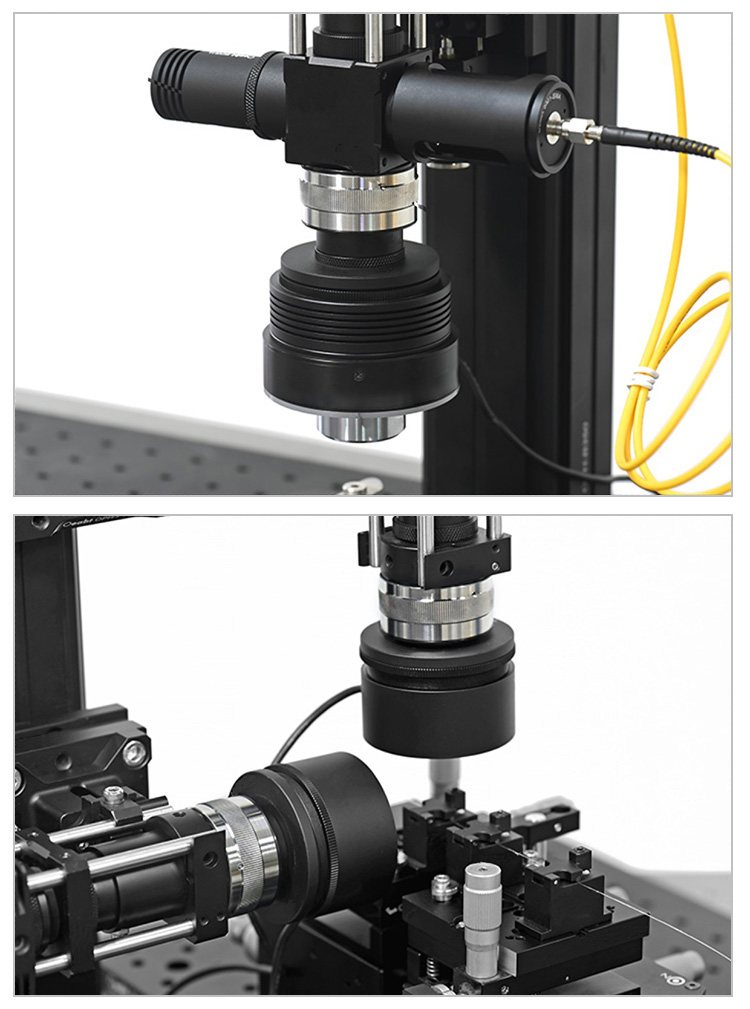

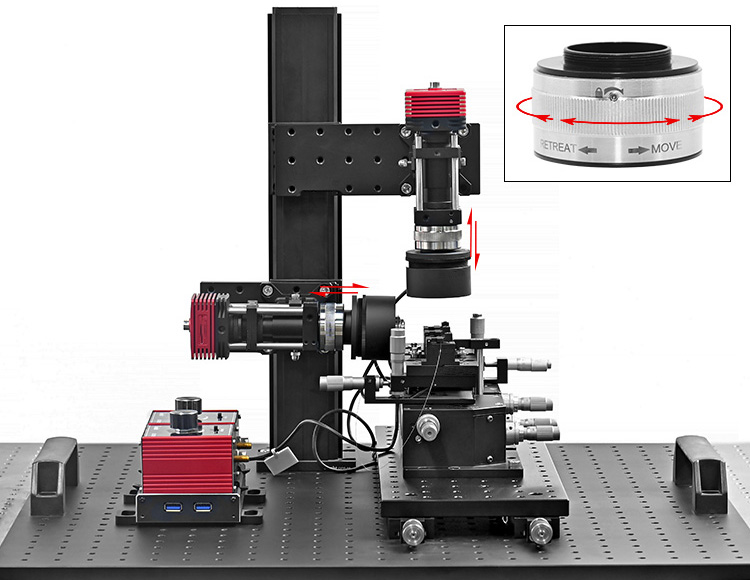

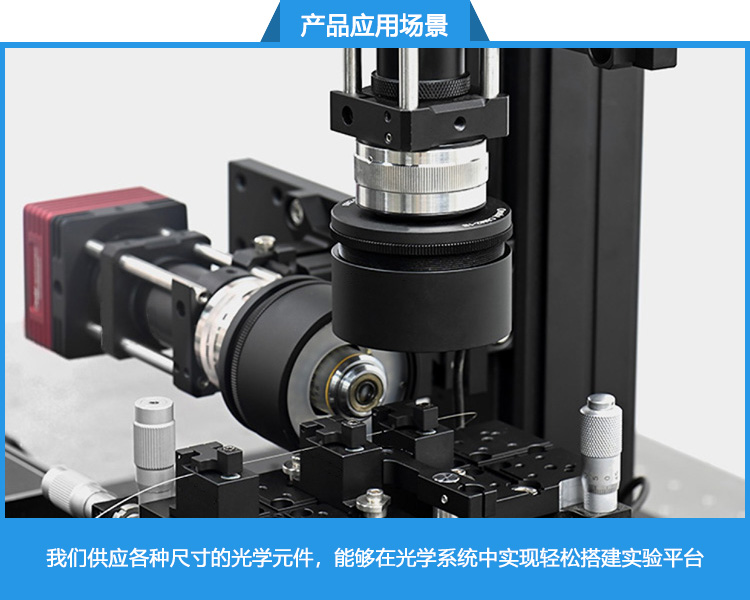

伸缩套筒内外螺纹皆为SM1 (1.035”-40)螺纹，外螺纹用于连接固定，内螺纹用于平移。操作时先将φ1英寸(厚度≤10.7mm)的光学元件安装在伸缩套筒中，再将套筒与SM1内螺纹组件固定，旋扭TG14-01外环可以用于精密定位光学元件。搭配转接件,同样可在光机系统中连接显微物镜精密定位。

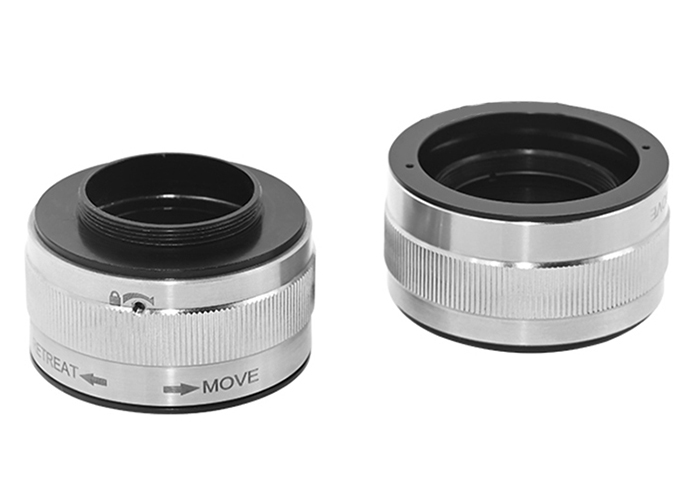

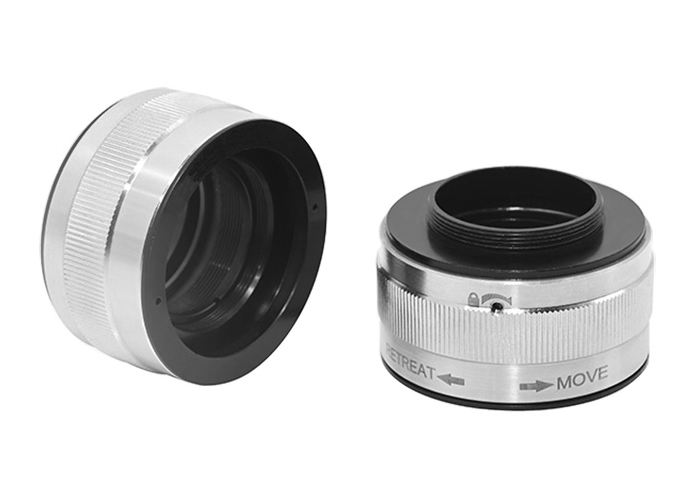

外环上激光刻有便于标识的箭头指示“RETREAT"“MOVE"，达到所需的位置后，使用0.9mm六角扳手拧紧外壳上的固定螺丝即可锁定位置。
