产品名称: PT-GD303 电动高精度角位台 蜗轮蜗杆 角度仪 位移台 电动位移台

分享
规格:

型号

PT-GD303

角度范围

±45°

台面尺寸

90×104mm

传动比

280:1

旋转中心高

96±0.2 mm

驱动机构

蜗轮和蜗杆机构

导轨形式

交叉滚柱导轨

步进电机(1.8°)

42BYG

主体材料

铝合金

表面处理

阳极氧化发黑

中心承载

10kg

自量

2.45kg

分辨率

≈0.005°≈18″(无细分)
≈1″(20细分)

旋转中心精度

0.03 mm

速度

7°/sec

重复定位精度

±3″

定位精度(选配光栅)

±8″

空回

±3″

丢步

3″


产品详情:

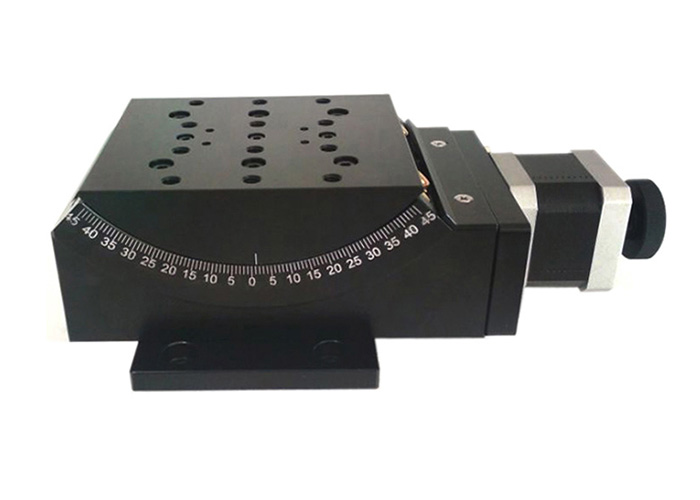

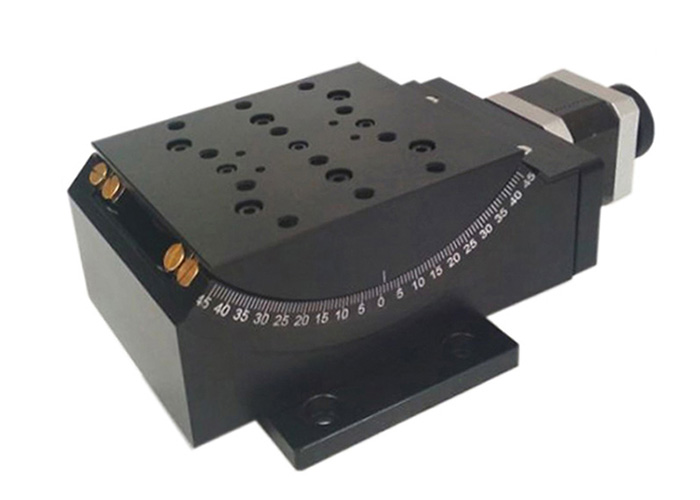

精密型电动角位台(蜗轮蜗杆): PT-GD303

产品特性:

※标配步进电机,运动控制器可对其实现自动化控制
※旋转轴系采用多道工艺精密加工而成,配合精度高,承载大,寿命长
※采用精密研配的蜗轮蜗杆结构,运动舒适,可以任意正向和反向旋转且空回小
※设计精巧的消空回结构,可调整长期使用造成的空回间隙
※特殊的结构设计,角位台台面极低的偏摆和倾斜,使运动更加平稳
※台面外围的刻度圈是激光刻划标尺,标尺可相对台面转动,方便初始定位和读数
※步进电机和蜗杆通过高品质弹性联轴节连接,传动同步,消偏性能好,大大降低了偏心扰动且噪音小
※电动角位台可平放使用也可立式使用,可与其他种类台子组成多维电动调整台
※电动角位台成对设计,可叠加,可单独使用,两种旋转半径精心设计,叠加后可绕一共点两维正交旋转
※具有限位功能,初始零位功能,换装伺服电机,加装旋转编码器,接受产品的改制和量身定制

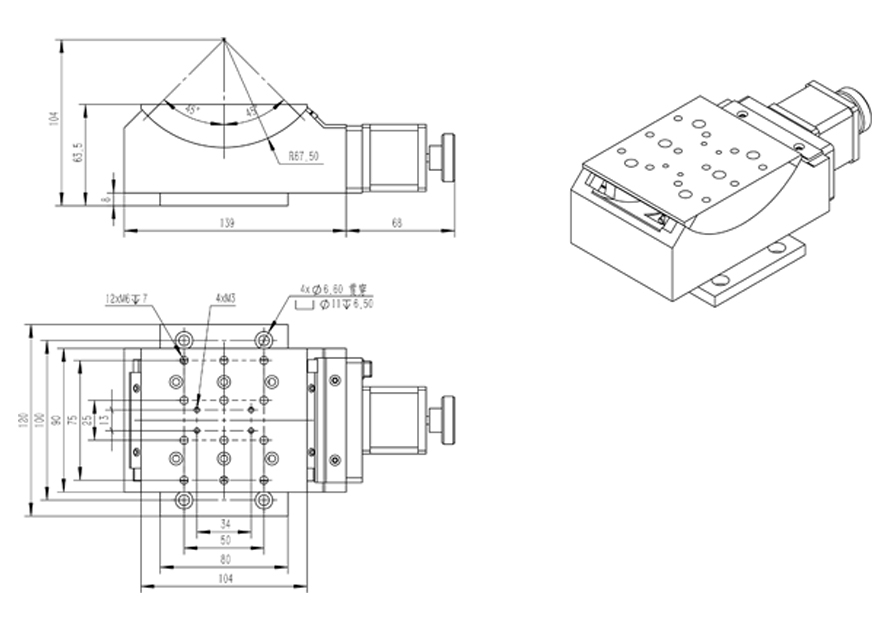

PT-GD303电动角位台 产品尺寸图:

PT-GD303 电动高精度角位台 蜗轮蜗杆 角度仪 位移台 电动位移台
