产品参数为电性能参数
型号 | PT-GD304 |
角度范围 | ±15° |
台面尺寸 | 160×160mm |
传动比 | 402∶1 |
旋转中心高 | 139 mm±0.2 mm |
驱动机构 | 蜗轮和蜗杆机构 |
导轨形式 | 交叉滚柱导轨 |
步进电机(1.8°) | 57BYG |
主体材料 | 铝合金 |
表面处理 | 阳极氧化发黑 |
中心承载 | 30kg |
重量 | 10.7kg |
分辨率 |
≈0.007°≈25″（无细分） |
旋转中心精度 | 0.03 mm |
速度 | 10°/sec |
重复定位精度 | ±3″ |
定位精度（选配光栅） | ±8″ |
空回 | ±3″ |
丢步 | 2″ |

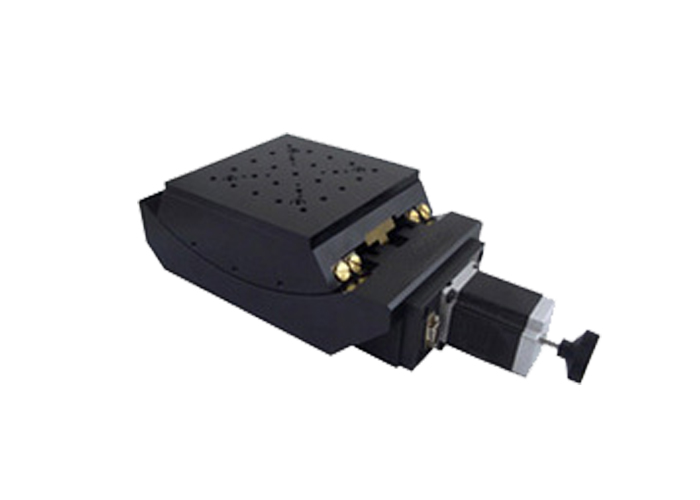

精密型电动角位台（蜗轮蜗杆）: PT-GD304
产品特性：
※标配步进电机，运动控制器可对其实现自动化控制
※旋转轴系采用多道工艺精密加工而成，配合精度高，承载大，寿命长
※采用精密研配的蜗轮蜗杆结构，运动舒适，可以正向和反向旋转且空回小
※设计精巧的消空回结构，可调整长期使用造成的空回间隙
※特殊的结构设计，角位台台面极低的偏摆和倾斜，使运动更加平稳
※台面外围的刻度圈是激光刻划标尺，标尺可相对台面转动，方便初始定位和读数
※步进电机和蜗杆通过高品质弹性联轴节连接，传动同步，消偏性能好，大大降低了偏心扰动且噪音小
※电动角位台可平放使用也可立式使用，可与其他种类台子组成多维电动调整台
※电动角位台成对设计,可叠加,可单独使用,两种旋转半径精心设计,叠加后可绕一共点两维正交旋转
※具有限位功能，初始零位功能，换装伺服电机，加装旋转编码器，接受产品的改制和量身定制
