  • PT-GD305 电动高精度角位台 蜗轮蜗杆 角度仪 位移台 电动位移台

产品名称: PT-GD305 电动高精度角位台 蜗轮蜗杆 角度仪 位移台 电动位移台

分享
规格:

产品参数为电性能参数

型号PT-GD305
角度范围±10°
台面尺寸100×130mm
传动比464∶1
旋转中心高210 mm±0.2 mm
驱动机构蜗轮和蜗杆机构
导轨形式交叉滚柱导轨
步进电机(1.8°)SST57D2121
主体材料铝合金
表面处理阳极氧化发黑
中心承载15kg
重量9kg
分辨率≈0.007°≈25″(无细分)≈1.3″(20细分)
旋转中心精度0.03 mm
速度10°/sec
重复定位精度±3″
定位精度(选配光栅)±8″
空回±3″
丢步2″
产品详情:

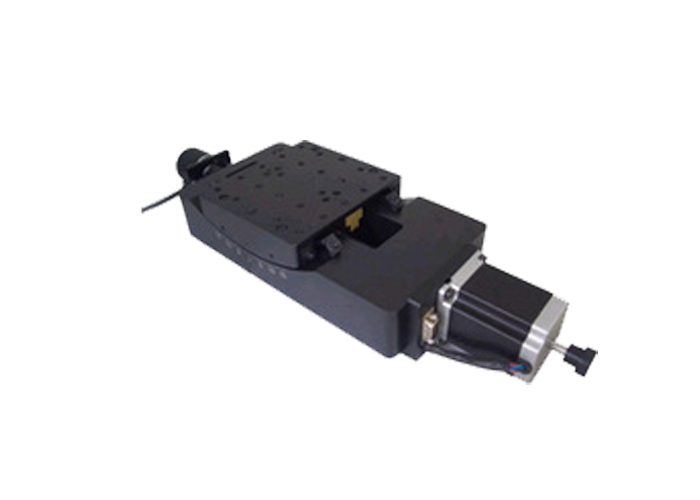

精密电动角位台:PT-GD305

产品特性:

※采用精密的蜗轮蜗杆结构,运动舒适,可以任意正向和反向旋转且空回极小

※设计精巧的消空回结构,可调整长期使用造成的空回间隙

※特殊的结构设计,角位台台面极低的偏摆和倾斜,使运动更加平稳

※步进电机和蜗杆通过高品质弹性联轴节连接,传动同步,消偏性能好,大大降低了偏心扰动且噪音小

※电动角位台可平放使用也可立式使用,可与其他种类台子组成多维电动调整台

※电动角位台成对设计,可叠加,可单独使用,两种旋转半径精心设计,叠加后可绕一共点两维正交旋转

※具有限位功能,初始零位功能,换装伺服电机,加装旋转编码器,接受产品的改制和量身定制
