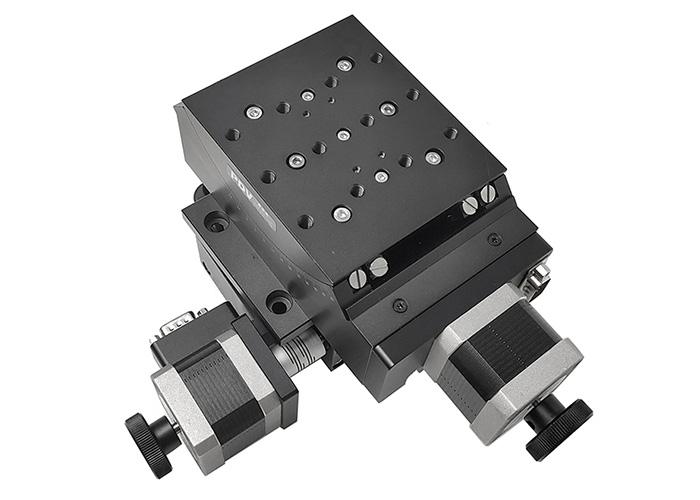

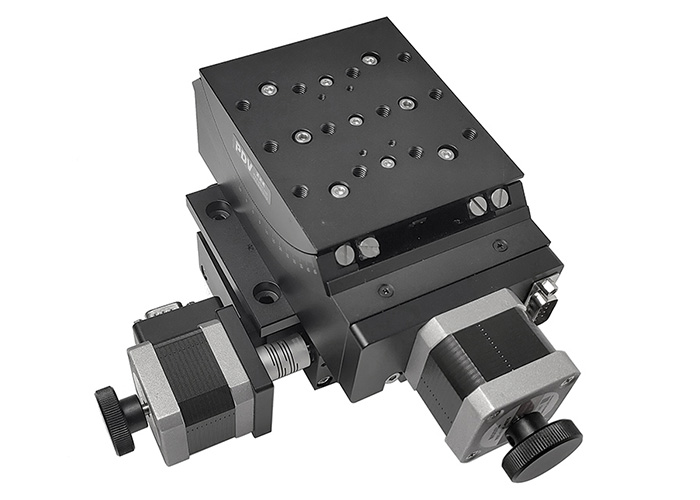

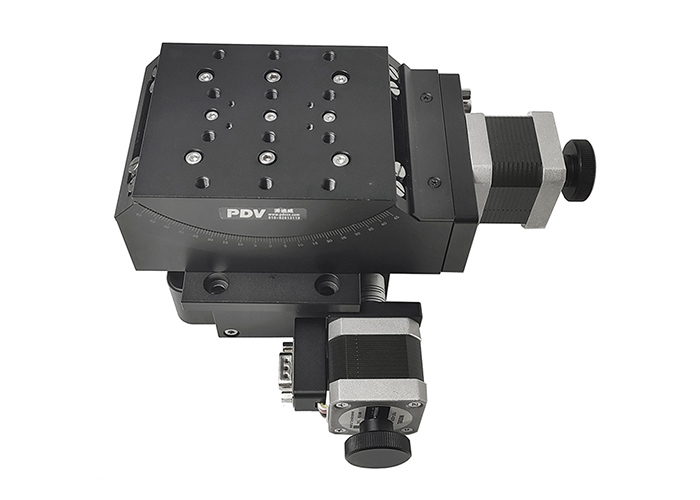

产品名称: 电动二维组合台高精度位移台电动角位台电动旋转台

分享
规格:

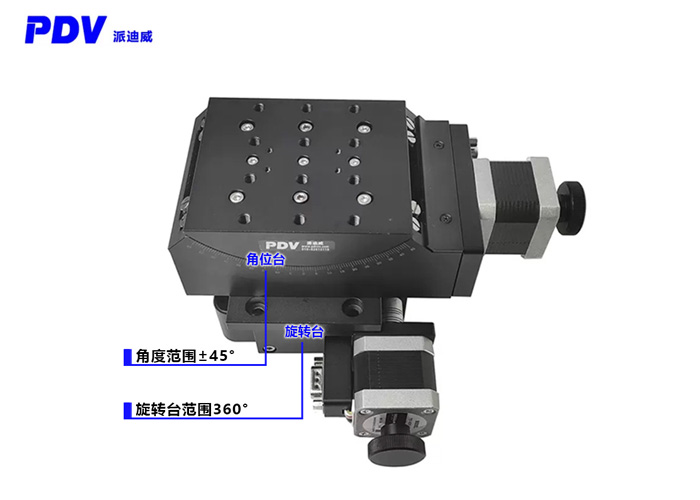

电动角位台PT-GD303、电动旋转台PX110-100组合而成

产品详情:

产品不含控制器,控制器单独订购

精密型电动角位台(蜗轮蜗杆): PT-GD303

产品特性:

※标配步进电机,公司的运动控制器可对其实现自动化控制※旋转轴系采用多道工艺精密加工而成,配合精度高,承载大,寿命长

※采用精密研配的蜗轮蜗杆结构,运动舒适,可以正向和反向旋转且空回小

※设计精巧的消空回结构,可调整长期使用造成的空回间隙※特殊的结构设计保证了角位台台面低的偏摆和倾斜,使运动更加平稳

※台面外围的刻度圈是激光刻划标尺,标尺可相对台面转动,方便初始定位和读数

※步进电机和蜗杆通过弹性联轴节连接,传动同步,消偏性能好,大大降低了偏心扰动且噪音小

※电动角位台可平放使用也可立式使用,可与其他种类台子组成多维电动调整台

※电动角位台成对设计,可叠加,可单独使用,两种旋转半径精心设计,叠加后可绕一共点两维正交旋转

※具有限位功能,初始零位功能,换装伺服电机,加装旋转编码器,接受产品的改制和量身定制

型号

PT-GD303

角度范围

±45°

台面尺寸

90×105mm

传动比

280∶1

旋转中心高

96±0.2 mm

驱动机构

蜗轮和蜗杆机构

导轨形式

交叉滚柱导轨

步进电机(1.8°)

42BYG

主体材料

铝合金

表面处理

阳极氧化黑

中心承载

10kg

自量

2.45kg

分辨率

≈0.005°≈18″(无细分)
≈1″(20细分)

旋转中心精度

0.03 mm

速度

7°/sec

重复定位精度

±3″

定位精度(选配光栅)

±8″

空回

±3″

丢步

3″

电动二维组合台高精度位移台电动角位台电动旋转台


精密型电动旋转台(蜗轮蜗杆):PX110-100

 产品特性:(表格里精度描述栏为电性能参数)

※标配步进电机9针接口,公司的运动控制器可对其实现自动化控制

※旋转轴系采用多道工艺精密加工而成,配合精度高,承载大,寿命长

※采用精密研配的蜗轮蜗杆结构,运动舒适,可以任意正向和反向旋转且空回小

※设计精巧的消空回结构,可调整长期使用造成的空回间隙

※特殊的结构设计保证了旋转台面低的端跳和偏心,使旋转运动更加平稳

※旋台的中心通孔与旋转中心有严格的同轴度要求,旋台的中心孔径有严格的配合公差限制,方便客户做精密定位

※台面外围的刻度圈是激光刻划标尺,标尺可相对台面转动,方便初始定位和读数

※步进电机和蜗杆通过高品质弹性联轴节连接,传动同步,消偏性能好,降低了偏心扰动且噪音小。

※电动旋转台可平放使用也可立式使用,可与其他种类台子组成多维电动调整台

※可选配:增加限位功能,增加初始零位 ,换装伺服电机,加装旋转编码器,接受产品的改制和量身定制。

※可换装三相步进电机或换装伺服电机增大旋台的转速和扭矩

 产品型号PX110-100
结构描述角度范围360°
台面尺寸φ100mm
传动比180∶1   90:1
驱动机构蜗轮和蜗杆机构
导轨形式轴承
步进电机(1.8°)42BYG
主体材料铝合金
表面处理阳极氧化发黑
中心承载45kg
重量1.7kg
精度描述分辨率0.01°(无细分)
0.0005°=1.8″(20细分)
速度25°/sec
重复定位精度0.005°=18″
定位精度(选配光栅)0.01°=36″
端跳精度15μ
空回0.005°=18″
偏心
丢步0.005°=18″
平行度80μ
