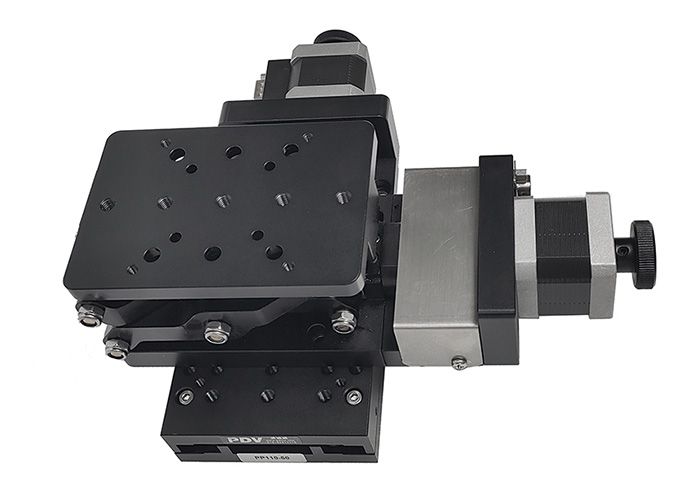

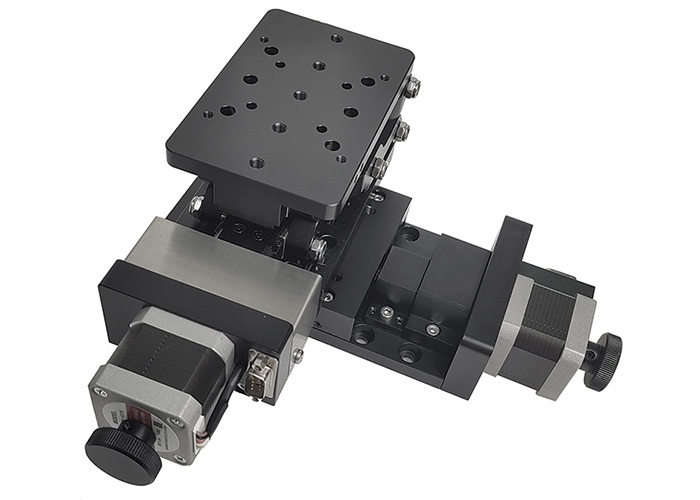

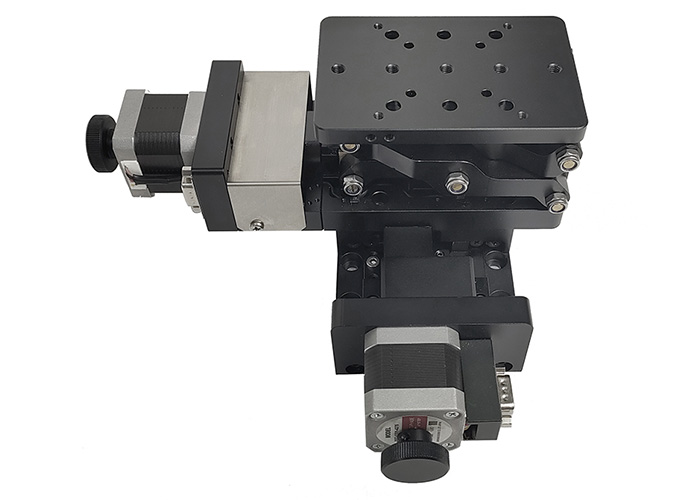

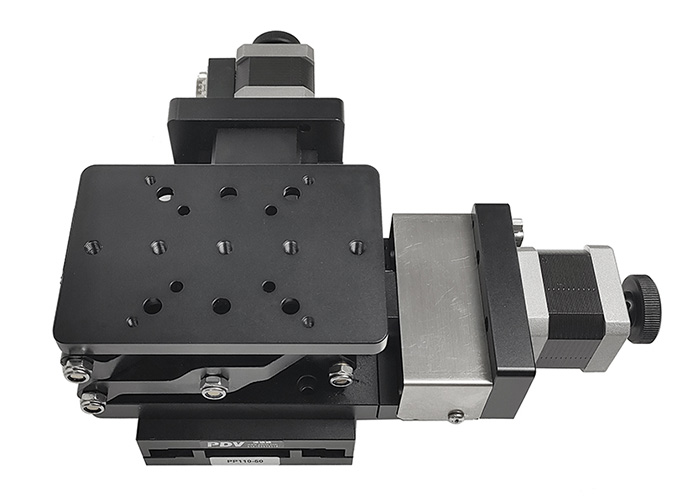

产品名称: 电动二维组合台高精度电动平移台精密电动升降台

分享
规格:

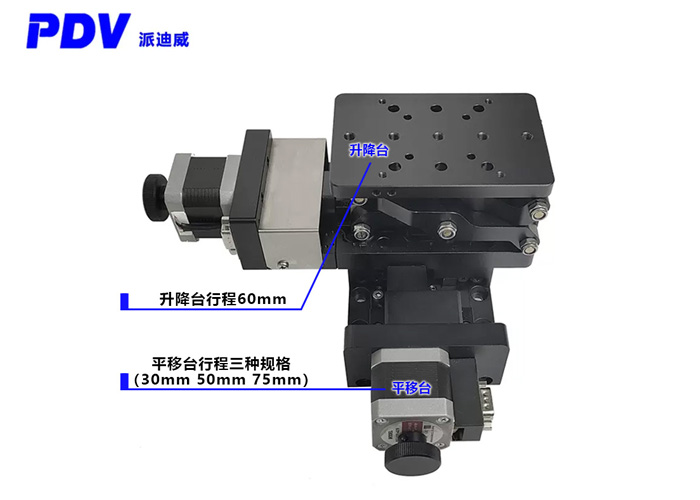

电动平移台行程可选30mm/50mm/70mm,电动升降台行程60mm。

产品详情:

产品不含控制器,控制器单独订购

精密型电动平移台(交叉滚柱):PP110-(30-75)

产品特性:(表格里精度描述栏为电性能参数)

■标配步进电机9针接口,公司的运动控制器可对其实现自动化控制

■产品结构小巧轻薄,适合与轻载,低速使用,科学试验使用

■高品质精磨丝杠驱动,小导程,相同细分数可达到高的分辨率

■巧妙的消空回螺母结构设计,可使研磨丝杠副的间隙降到Z小

■导轨采用交叉滚柱导轨,运动舒适,有侧向调整导轨预紧力和消间隙之功能,可多维组合使用

■精磨电移台底板和合理的导轨固定方式降低了电移台的俯仰和偏摆,使运动的直线度和平行度有较大提高

■步进电机和研磨丝杆通过高品质弹性联轴节连接,传动同步,消偏性能好,降低了偏心扰动且噪音小

■配有手轮,方便调试

■两端装有限位开关,方便准确定位和保护产品

■底座有标准孔距的螺纹孔和通孔,方便安装固定

■可选配换装伺服电机,光栅尺,接受产品的改制和量定制


产品型号
PP110-30
PP110-50
PP110-75
行程
30mm
50 mm
75 mm
台面尺寸
90×90mm
90×110mm
90×110mm
螺杆规格
研磨丝杆(导程1 mm)
导轨
精密交叉滚柱导轨
步进电机(1.8°)
42BYG
主体材料
铝合金
表面处理
阳极氧化发黑
台面承载
15kg
20 kg
重量
1.25kg
1.4kg
1.7kg
分辨率
5μ(无细分)
0.25μ(20细分)
速度
10mm/sec
重复定位精度
定位精度(选配光栅)
10μ
直线度
12μ
运动平行度
15μ
俯仰
25″
偏摆
20″
回程间隙
丢步
可加装限位开关和光耦开关
可加装光栅尺(G)
可换装伺服电机(D)


电控平移台精密电动位移台光学实验交叉滚柱导轨模组

电控平移台精密电动位移台光学实验交叉滚柱导轨模组

电控平移台精密电动位移台光学实验交叉滚柱导轨模组


精密型电动升降台(剪式): PT-GD401

产品特性:(精度描述里的参数是电性能指标)

■标配步进电机9针接口,公司的运动控制器可对其实现自动化控制

■升降台系采用剪型升降支撑,双导轨五轴过定位机构,运动平稳,承载大,寿命长

■采用精密研配丝杠驱动,运动舒适,可以任意升降且空回小

■步进电机和丝杆通过高品质弹性联轴节连接,传动同步,消偏性能好,降低了偏心扰动且噪音小。

■电动升降台平放使用,可与其他种类台子组成多维电动调整台

■具有限位功能,可选配:初始零位功能 ,换装伺服电机,加装旋转编码器,接受产品的改制和定制。

产品型号PT-GD401
行程60 mm
台面尺寸120mm×80mm
驱动机构精研丝杠副
导轨形式滑动导轨
步进电机(1.8°)42BYG
主体材料铝合金
表面处理阳极氧化发黑
中心承载5kg
重量1.15kg
调整量5μ(无细分)
0.25μ(20细分)
速度/sec
重复定位精度10μ
空回
丢步
