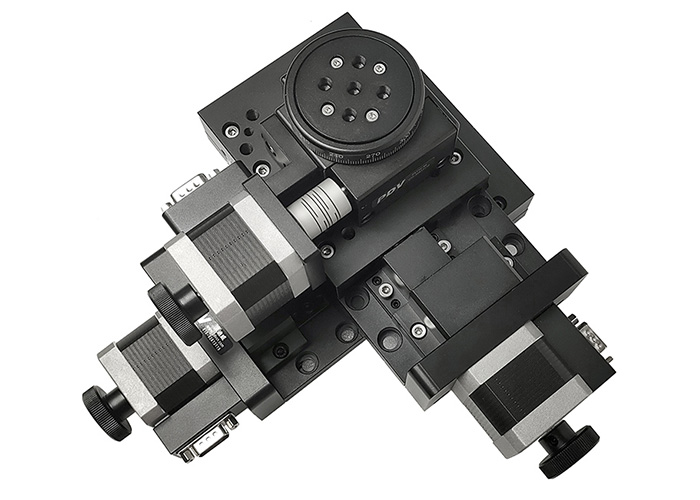

产品名称: 三维组合台高精度位移台电动平移滑台电动旋转台

分享
规格:

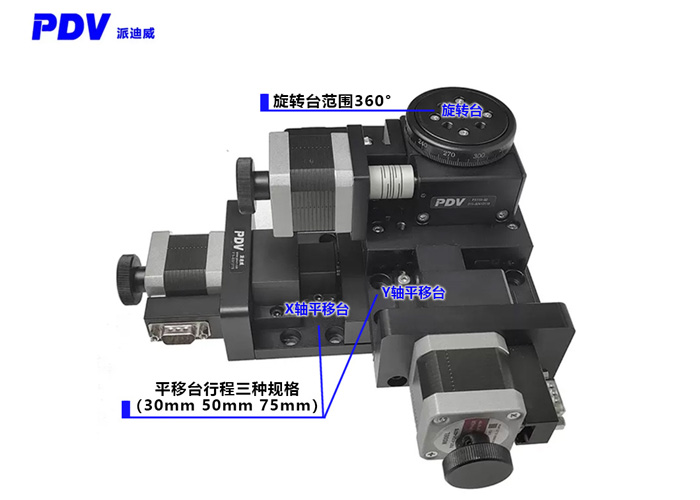

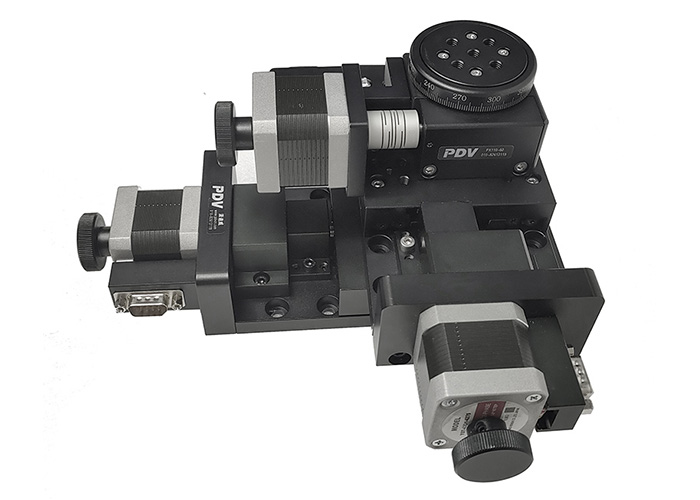

组合类型: PP110-30二维平移+PX110-60旋转,PP110-50二维平移+PX110-60旋转,PP110-75二维平移+PX110-60旋转

产品详情:

产品不含控制器,控制器单独订购

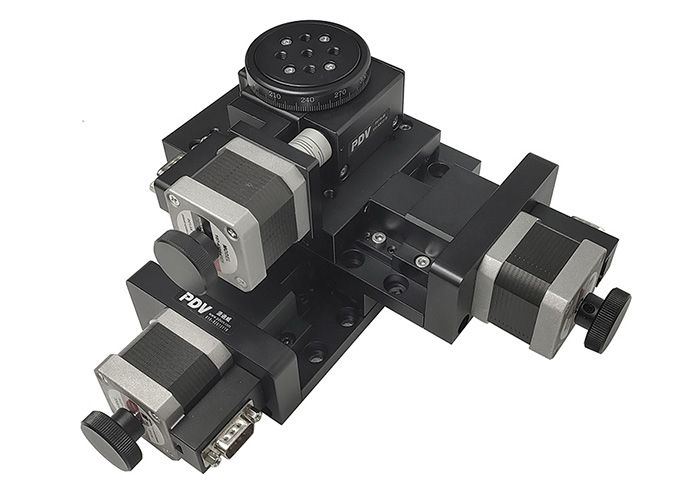

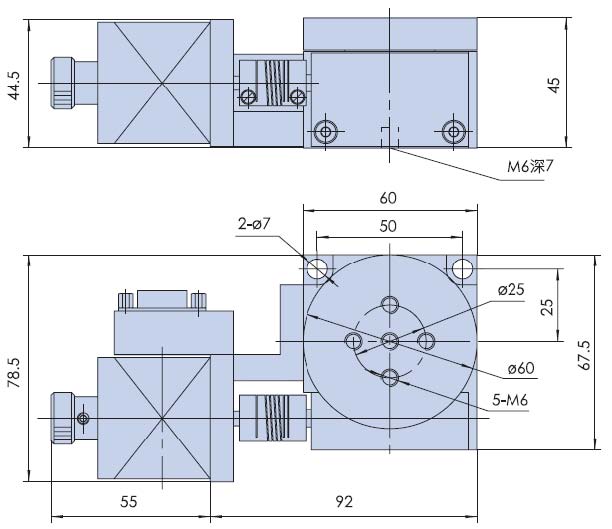

精密型电动旋转台(蜗轮蜗杆):PX110-60

产品特性:(表格里精度描述栏为电性能参数)

※标配步进电机9针接口,公司的运动控制器可对其实现自动化控制

※旋转轴系采用多道工艺精密加工而成,配合精度高,承载大,寿命长

※采用精密研配的蜗轮蜗杆结构,运动舒适,可以任意正向和反向旋转且空回小

※设计精巧的消空回结构,可调整长期使用造成的空回间隙

※特殊的结构设计保证了旋转台面低的端跳和偏心,使旋转运动更加平稳

※旋台的中心通孔与旋转中心有严格的同轴度要求,旋台的中心孔径有严格的配合公差限制,方便客户做精密定位

※台面外围的刻度圈是激光刻划标尺,标尺可相对台面转动,方便初始定位和读数

※步进电机和蜗杆通过高品质弹性联轴节连接,传动同步,消偏性能好,降低了偏心扰动且噪音小。

※可与其他种类台子组成多维电动调整台

※可选配:增加限位功能,增加初始零位 ,换装伺服电机,加装旋转编码器,接受产品的改制和定制。

※可换装三相步进电机或换装伺服电机增大旋台的转速和扭矩

 产品型号PX110-60
结构描述角度范围360°
台面尺寸φ60mm
传动比45:1或90∶1
驱动机构蜗轮和蜗杆机构
导轨形式轴承
步进电机(1.8°)42BYG
主体材料铝合金
表面处理阳极氧化发黑
中心承载30kg
重量1.2kg
精度描述分辨率0.02°(无细分)

0.001°=3.6″(20细分)
速度50°/sec
重复定位精度0.005°=18″
定位精度(选配光栅)0.01°=36″
端跳精度15μ
空回0.005°=18″
偏心
丢步0.005°=18″
平行度80μ

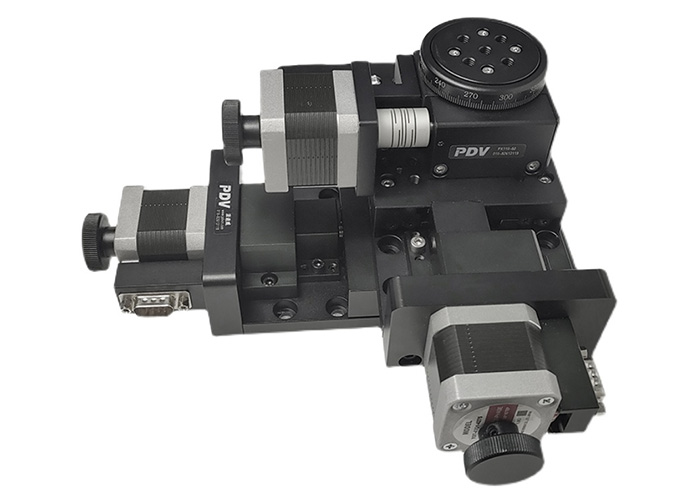

三维组合台高精度位移台电动平移滑台电动旋转台

精密型电动平移台(交叉滚柱):PP110-(30-75)

产品特性:(表格里精度描述栏为电性能参数)

■标配步进电机9针接口,公司的运动控制器可对其实现自动化控制

■产品结构小巧轻薄,适合与轻载,低速使用,科学试验使用

■高品质精磨丝杠驱动,小导程,相同细分数可达到高的分辨率

■巧妙的消空回螺母结构设计,可使研磨丝杠副的间隙降到Z小

■导轨采用交叉滚柱导轨,运动舒适,有侧向调整导轨预紧力和消间隙之功能,可多维组合使用

■精磨电移台底板和合理的导轨固定方式降低了电移台的俯仰和偏摆,使运动的直线度和平行度有较大提高

■步进电机和研磨丝杆通过高品质弹性联轴节连接,传动同步,消偏性能好,降低了偏心扰动且噪音小

■配有手轮,方便调试

■两端装有限位开关,方便准确定位和保护产品

■底座有标准孔距的螺纹孔和通孔,方便安装固定

■可选配换装伺服电机,光栅尺,接受产品的改制和量定制

产品型号
PP110-30
PP110-50
PP110-75
行程
30mm
50 mm
75 mm
台面尺寸
90×90mm
90×110mm
90×110mm
螺杆规格
研磨丝杆(导程1 mm)
导轨
精密交叉滚柱导轨
步进电机(1.8°)
42BYG
主体材料
铝合金
表面处理
阳极氧化发黑
台面承载
15kg
20 kg
重量
1.25kg
1.4kg
1.7kg
分辨率
5μ(无细分)
0.25μ(20细分)
速度
10mm/sec
重复定位精度
定位精度
10μ
直线度
12μ
运动平行度
15μ
俯仰
25″
偏摆
20″
回程间隙
丢步
可加装限位开关和光耦开关
可加装光栅尺(G)
可换装伺服电机(D)



电控平移台精密电动位移台光学实验交叉滚柱导轨模组

电控平移台精密电动位移台光学实验交叉滚柱导轨模组

电控平移台精密电动位移台光学实验交叉滚柱导轨模组
