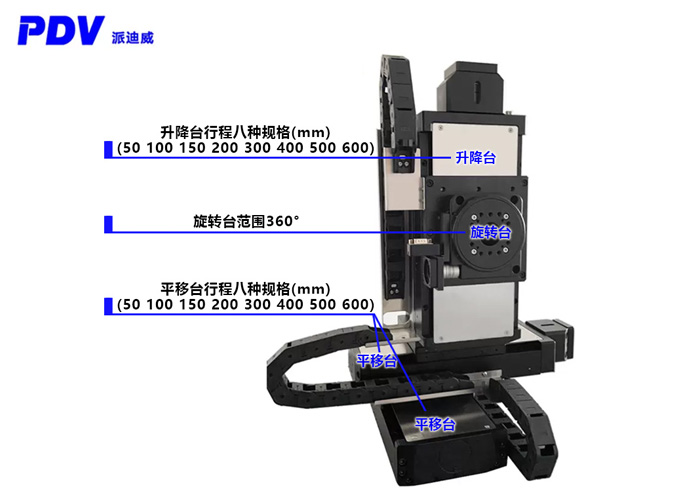

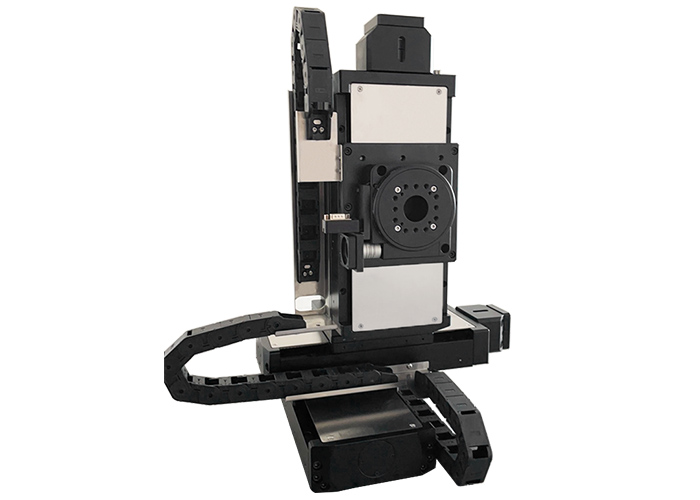

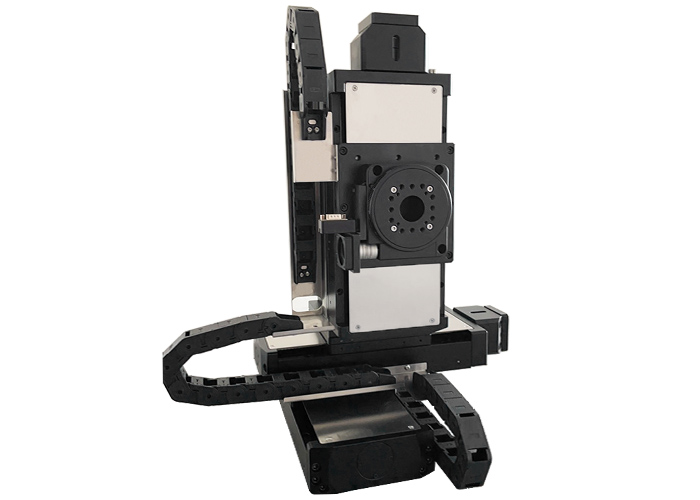

产品名称: PT-GD150(201)四维电动调节平台 平移升降旋转四维组合位移台

分享
规格:

产品价格为XYZ轴行程100,其他行程价格咨询客服。

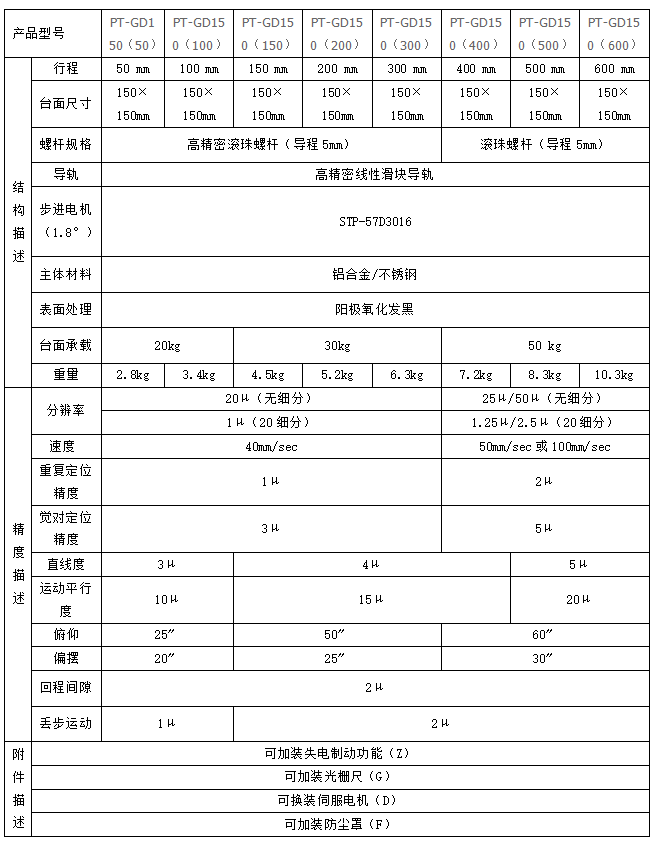

高精度电动平移台PT-GD150  产品参数:

PT-GD150(201)四维电动调节平台 平移升降旋转四维组合位移台

精密型电动旋转台(蜗轮蜗杆)PX110-100 产品参数:

产品型号

PX110-100

角度范围

360°

台面尺寸

φ100mm

传动比

180∶1   90:1

驱动机构

蜗轮和蜗杆机构

导轨形式

轴承

步进电机(1.8°)

42BYG

主体材料

铝合金

表面处理

阳极氧化发黑

中心承载

45kg

重量

1.7kg

分辨率

0.01°(无细分)

0.0005°=1.8″(20细分)

速度

25°/sec

重复定位精度

0.005°=18″

对定位精度

0.01°=36″

端跳精度

15μ

空回

0.005°=18″

偏心

丢步

0.005°=18″

平行度

80μ


产品详情:

高精度电动平移台:PT-GD150

产品特性:

 ※采用滚珠螺杆传动,线性滑块导轨,承载高,刚性好,适合工业加工,实验室或需要高负荷长期连续运行的场所。

※进口高精密滚珠螺杆驱动,重复定位精度和绝对定位精度好,轴向间隙小,寿命长,平移台本身具有防尘罩。

※平移台行程可根据客户要求定做。

※可换装伺服电机,加光栅尺做闭环控制。

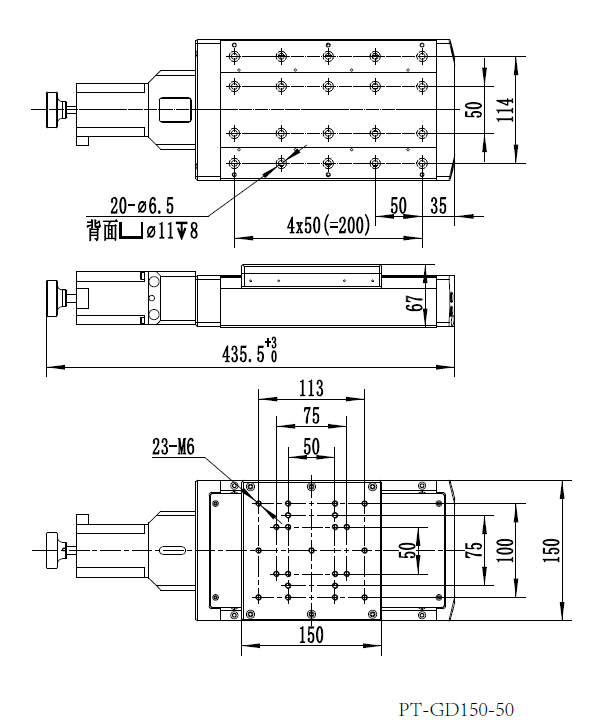

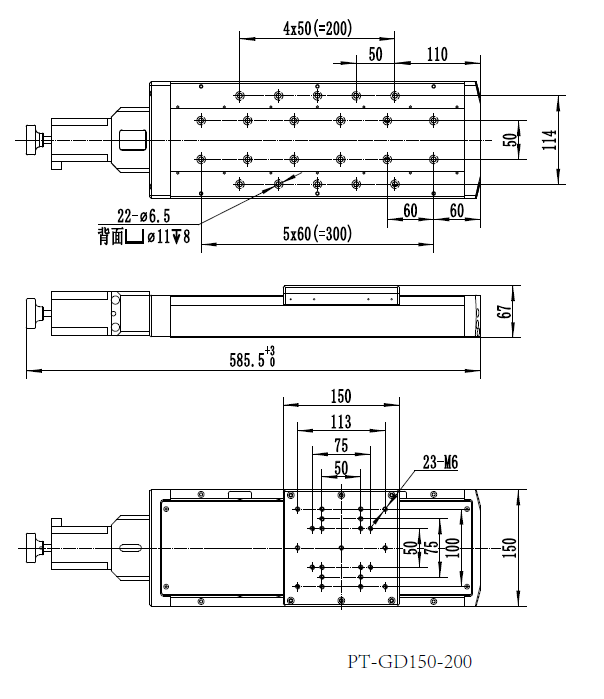

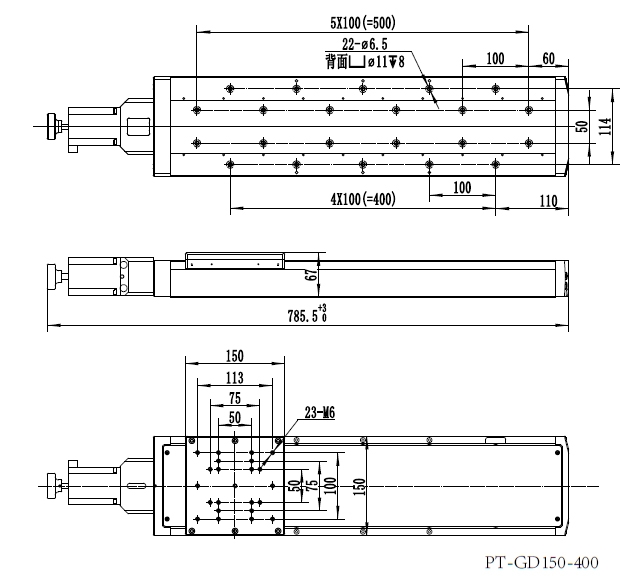

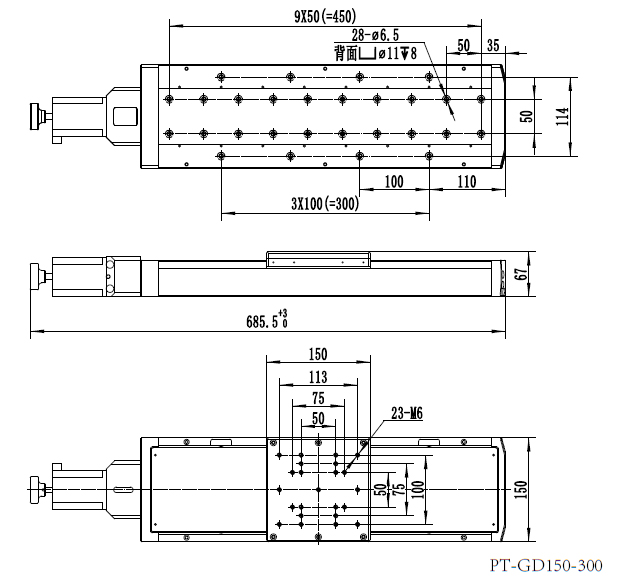

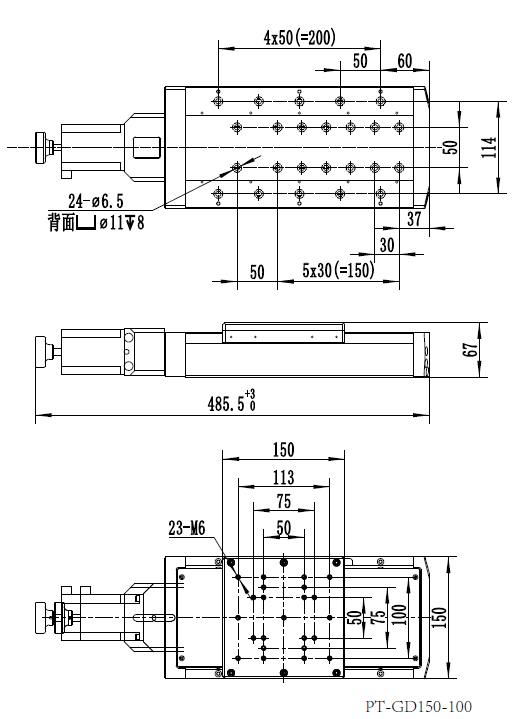

PT-GD150 电动平移台 产品尺寸图:

PT-GD150(201)四维电动调节平台 平移升降旋转四维组合位移台

PT-GD150(201)四维电动调节平台 平移升降旋转四维组合位移台

PT-GD150(201)四维电动调节平台 平移升降旋转四维组合位移台

PT-GD150(201)四维电动调节平台 平移升降旋转四维组合位移台

PT-GD150(201)四维电动调节平台 平移升降旋转四维组合位移台

精密型电动旋转台(蜗轮蜗杆):PX110-100


产品特性:


※标配步进电机9针接口,公司的运动控制器可对其实现自动化控制

※旋转轴系采用多道工艺精密加工而成,配合精度高,承载大,寿命长

※采用精密研配的蜗轮蜗杆结构,运动舒适,可以任意正向和反向旋转且空回小。

※设计精巧的消空回结构,可调整长期使用造成的空回间隙。

※特殊的结构设计保证了旋转台面低的端跳和偏心,使旋转运动更加平稳。

※旋台的中心通孔与旋转中心有严格的同轴度要求,旋台的中心孔径有严格的配合公差限制,方便客户做精密定位。

※台面外围的刻度圈是激光刻划标尺,标尺可相对台面转动,方便初始定位和读数。

※步进电机和蜗杆通过高品质弹性联轴节连接,传动同步,消偏性能好,降低了偏心扰动且噪音小。

※电动旋转台可平放使用也可立式使用,可与其他种类台子组合。

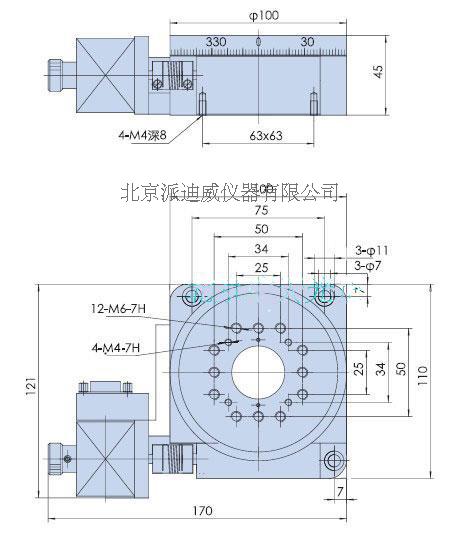

PX110-100电动旋转台 产品尺寸图:
