| Model number | PJ110-10 | PJ110-15 |
| Angle range | ±10° | ±15° |
| Surface size | 65×65mm | |
| Transmission ratio | 352∶1 | 252∶1 |
| Rotation center height | 75 mm±0.2 mm | 50 mm±0.2 mm |
| Drive mechanism | Worm gear and worm mechanism | |
| Guide rail type | Cross roller guide rail | |
| Stepper motor (1.8°) | 42BYG | |
| Main materials | Aluminum alloy | |
| Surface treatment | Anodizing to achieve blackening effect | |
| Centering and grounding | 5kg | |
| Weight | 0.9kg | |
| Resolution | ≈0.005°≈18″（No segmentation） | ≈0.007°≈25″（No segmentation） |
| ≈1″（20 segmentation） | ≈1.3″（20 segmentation） | |
| Rotation center accuracy | 0.03 mm | |
| Speed | 7°/sec | 10°/sec |
| Repeatability positioning accuracy | ±4″ | |
| Positioning accuracy (optional with grating) | ±9″ | |
| Jogging | ±4″ | |
| Step loss | 3″ | |

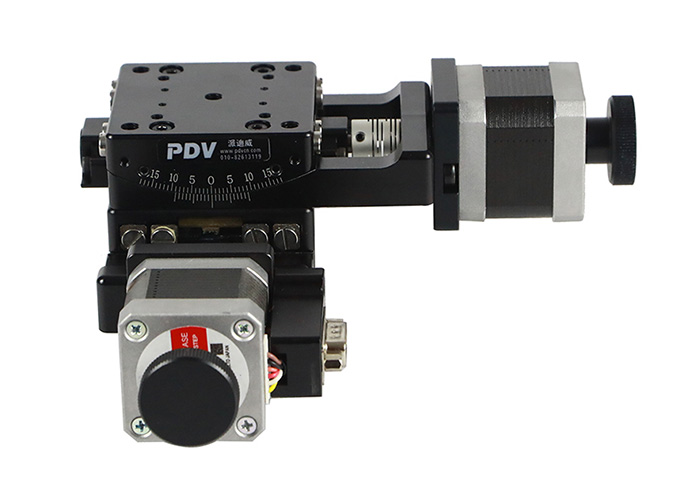

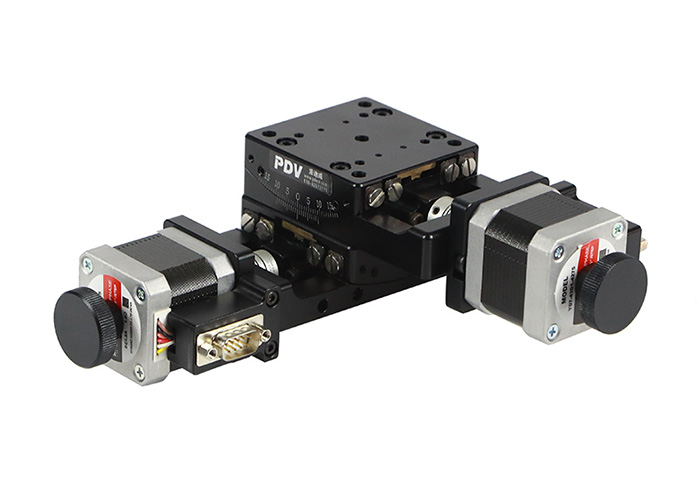

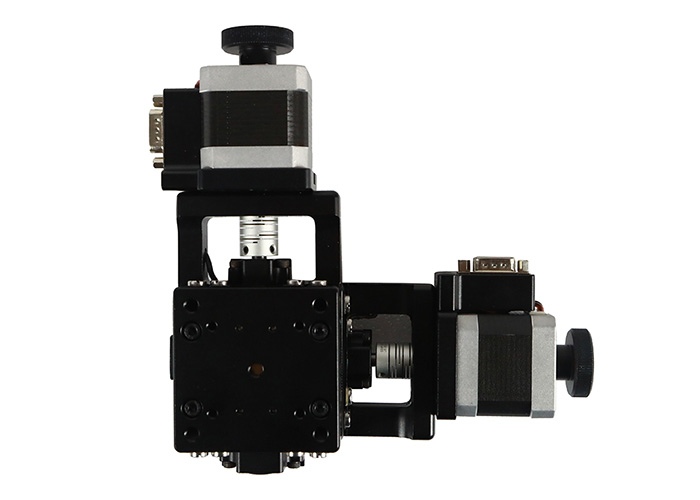

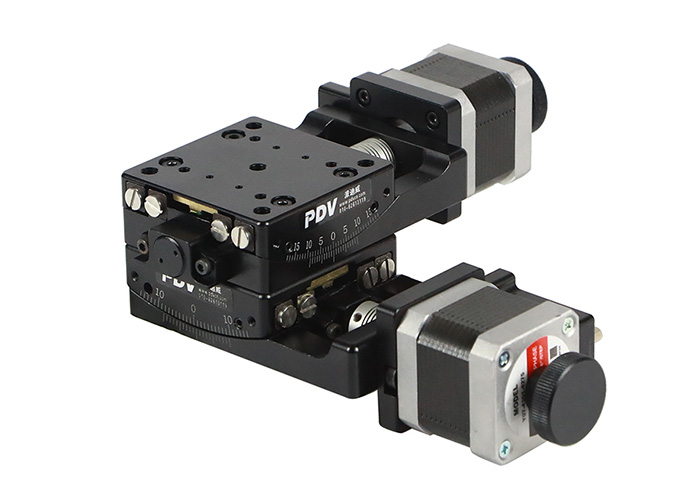

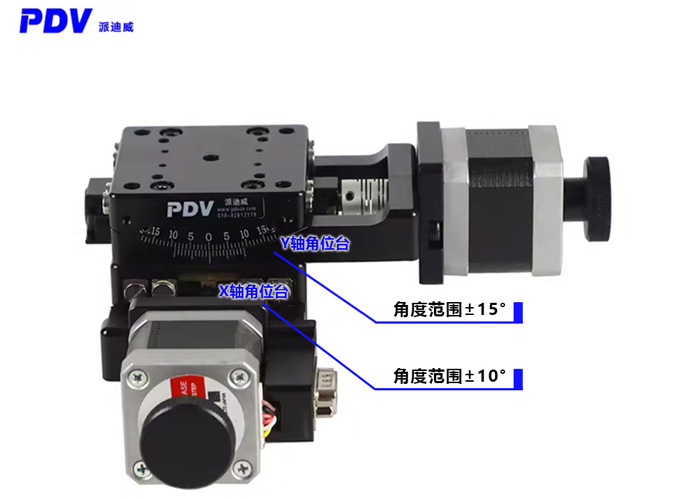

密型电动角位台(蜗轮蜗杆): PJ110-15
特点：
■标配步进电机，公司的ZD-KZ系列运动控制器可对其实现自动化控制。
■旋转轴系采用多道工艺精密加工而成，配合精度高，承载大，寿命长。
■采用精密研配的蜗轮蜗杆结构，运动舒适，可以任意正向和反向旋转且空回小。
■设计精巧的消空回结构，可调整长期使用造成的空回间隙。
■特殊的结构设计保证了角位台台面低的偏摆和倾斜，使运动更加平稳。
■台面外围的刻度圈是激光刻划标尺，标尺可相对台面转动，方便初始定位和读数。
■步进电机和蜗杆通过进口高品质弹性联轴节连接，传动同步，消偏性能好，大大降低了偏心扰动且噪音小。
■电动角位台可平放使用也可立式使用，可与其他种类台子组成多维电动调整台。
■电动角位台成对设计,可叠加,可单独使用,两种旋转半径精心设计,叠加后可绕一共点两维正交旋转。
■具有限位功能，初始零位功能 ，换装伺服电机，加装旋转编码器，接受产品的改制和定制。

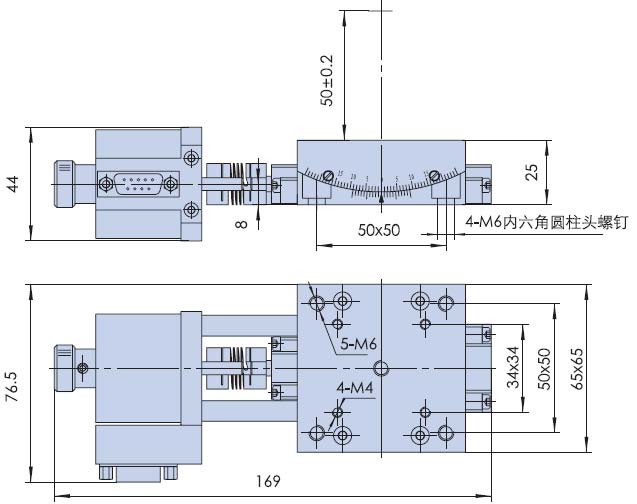

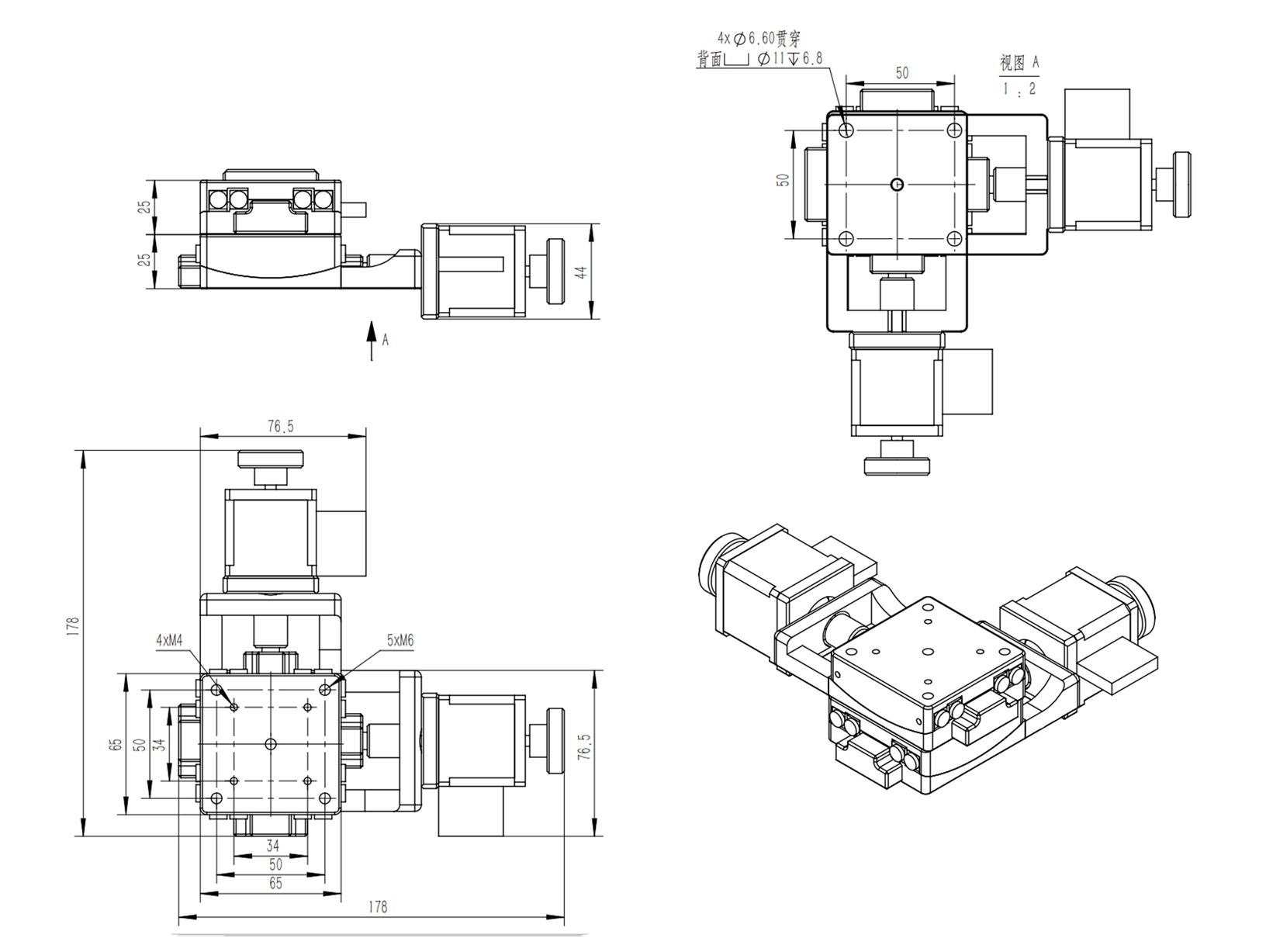

产品尺寸图：
