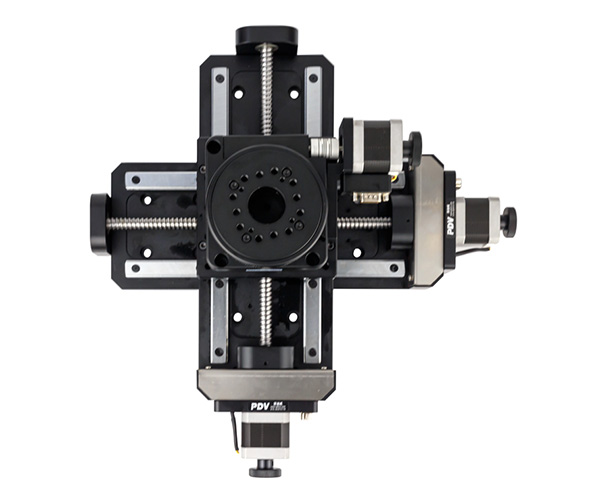

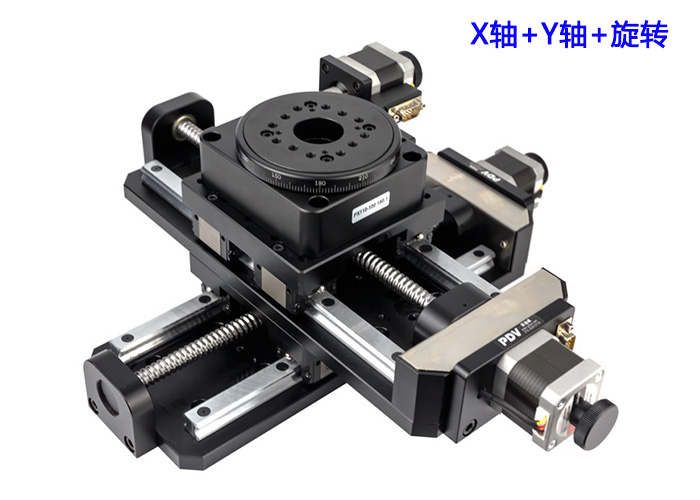

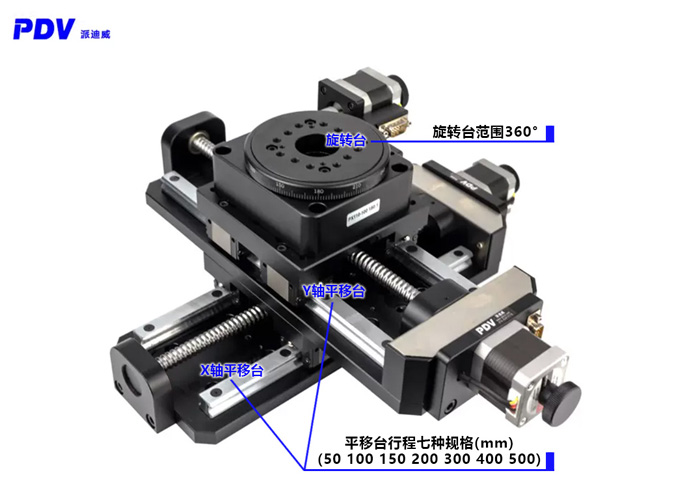

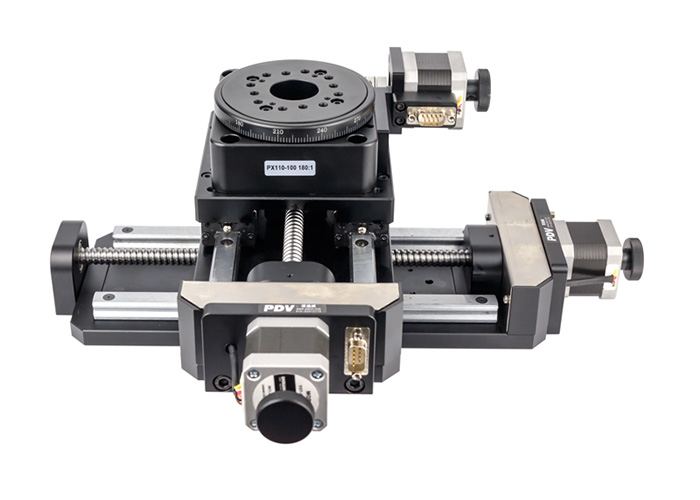

高精度电动平移台PT-GD140G，精密型电动旋转台(蜗轮蜗杆)PX110-100 组合而成。
产品型号 | PT-GD140G-50 | PT-GD140G-100 | PT-GD140G-150 | PT-GD140G-200 | PT-GD140G-300 | PT-GD140G-400 | PT-GD140G-500 | ||||
结 构 参 数 | 行程 | 50 mm | 100 mm | 150 mm | 200 mm | 300 mm | 400 mm | 500 mm | |||
台面尺寸 | 120×120mm | 120×120mm | 120×120mm | 120×120mm | 120×120mm | 120×120mm | 120×120mm | ||||
螺杆规格 | 精密滚珠螺杆（导程4 mm） | 滚珠螺杆（导程5 mm） | |||||||||
导轨 | 精密线性滑块导轨 | ||||||||||
步进电机(步距角) | 42（1.8°） | 57（1.8°） | |||||||||
主体材料 | 铝合金 | ||||||||||
表面处理 | 阳极氧化发黑 | ||||||||||
台面中心负载 | 30 kg | 50 kg | |||||||||
平台自重 | 2.8kg | 3.4kg | 4.5kg | 5.2kg | 6.3kg | 7.2kg | 8.3kg | ||||
精 度 参 数 | 8细分分辨率 | 2.5μm | 3.125μm | ||||||||
速度 | 20mm/sec | 40mm/sec | 50mm/sec | ||||||||
重复定位精度 | 5μm | ||||||||||
定位精度（选配光栅） | 8μm | ||||||||||
直线度 | 5μm | 6μm | 8μm | ||||||||
运动平行度 | 10μm | 15μm | 20μm | ||||||||
俯仰 | 25″ | 50″ | 60″ | ||||||||
偏摆 | 20″ | 25″ | 30″ | ||||||||
回程间隙 | 2μm | ||||||||||
丢步运动 | 3μm | 5μm | |||||||||
附 件 描 述 | 可加装失电制动功能(Z) | ||||||||||
可加装光栅尺(G) | |||||||||||
可换装伺服电机(D) | |||||||||||
可加装防尘罩(F) | |||||||||||
产品型号 | PX110-100 | |
结 构 描 述 | 角度范围 | 360° |
台面尺寸 | φ100mm | |
传动比 | 180∶1 , 90:1 | |
驱动机构 | 蜗轮和蜗杆机构 | |
导轨形式 | 轴承 | |
步进电机(1.8°) | 42BYG | |
主体材料 | 铝合金 | |
表面处理 | 阳极氧化发黑 | |
中心承载 | 45kg | |
重量 | 1.7kg | |
精 度 描 述 | 分辨率 | 0.01°（无细分） 0.0005°=1.8″（20细分）
|
速度 | 25°/sec | |
重复定位精度 | 0.005°=18″ | |
定位精度（选配光栅） | 0.01°=36″ | |
端跳精度 | 15μ | |
空回 | 0.005°=18″ | |
偏心 | 5μ | |
丢步 | 0.005°=18″ | |
平行度 | 80μ | |
高精度电动平移台：PT-GD140G
产品特性：(表格里精度描述栏为电性能参数)
※进口精密滚珠螺杆驱动，重复定位精度和诀队定位精度好，轴向间隙小，寿命长。
※导轨采用精密线性滑块导轨(方形，整体与底板连接)，运动舒适，适合单轴重载或多轴组合使用。
※精磨电移台底板和合理的导轨固定方式的降低了电移台的俯仰和偏摆，使运动的直线度和平行度有较大提高。
※可选配换装伺服电机，光栅尺做闭环控制，实现高速重载。
PT-GD140G产品尺寸图：
精密型电动旋转台(蜗轮蜗杆):PX110-100
产品特性：(表格里精度描述栏为电性能参数)
※标配步进电机9针接口，公司的运动控制器可对其实现自动化控制。
※旋转轴系采用多道工艺精密加工而成，配合精度高，承载大，寿命长。
※采用精密研配的蜗轮蜗杆结构，运动舒适，可以任意正向和反向旋转且空回小。
※设计精巧的消空回结构，可调整长期使用造成的空回间隙。
※特殊的结构设计保证了旋转台面低的端跳和偏心，使旋转运动更加平稳。
※旋台的中心通孔与旋转中心有严格的同轴度要求，旋台的中心孔径有严格的配合公差限制，方便客户做精密定位。
※台面外围的刻度圈是激光刻划标尺，标尺可相对台面转动，方便初始定位和读数。
※步进电机和蜗杆通过高品质弹性联轴节连接，传动同步，消偏性能好，降低了偏心扰动且噪音小。
※电动旋转台可平放使用也可立式使用，可与其他种类台子组成多维电动调整台。
※可选配：增加限位功能，增加初始零位 ，换装伺服电机，加装旋转编码器，接受产品的改制和量身定制。
※可换装三相步进电机或换装伺服电机增大旋台的转速和扭矩。

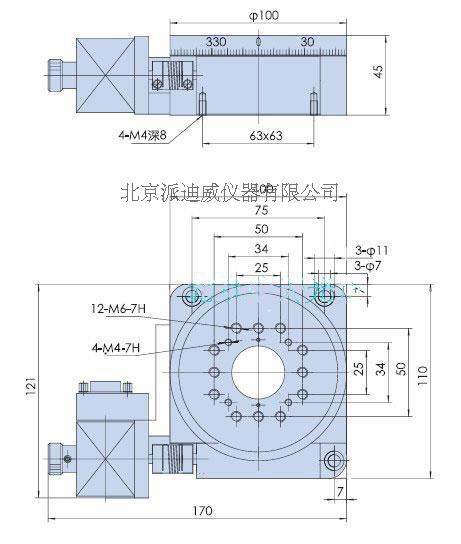

PX110-100产品尺寸图：
