电动升降台 PT-GD425
型号 | PT-GD425 |
台面尺寸（mm） | 200×200 |
行程（mm） | 25 |
分辨率（8细分） | 0.0005 |
重复定位精度（mm） | 0.003 |
螺杆导程（mm） | 1.5 |
标配电机 | 57步进电机（1.8°） |
静转距（N.M） | 1.2 |
额定工作电流 | 2.8 |
速度（2细分） | 10mm/s |
中心承载（kg） | 50 |
自重（kg | 7.5 |
电动整体组合台：PT-XY100
| 产品型号 | PT-XY100 | PT-XY150 | |
| 结构参数 | X,Y轴行程 | 100 mm | 150 mm |
| 台面尺寸 | 300×300mm | 350×350mm | |
| 螺杆导程 | 4 mm | 精研滚珠丝杠（导程4mm) | |
| 导轨 | 精密交叉滚柱导轨 | 交叉滚柱导轨 | |
| 步进电机（步距角） | 42(1.8°) | 42BYGH47-1684 | |
| 主体材料 | 铝合金 | 铝合金 | |
| 表面处理 | 阳极氧化发黑 | 阳极氧化染黑 | |
| 台面中心承载 | 50 kg | 51 kg | |
| 平台自量 | 8.3 kg | 9.7kg | |
| 精度参数 | 分辨率 | 20μm（无细分），2.5μm（8细分） | 20μm（无细分），1μm（20细分） |
| 速度 | 40mm /sec | 30mm /sec | |
| 重复定位精度 | 2μm | 3μm | |
| 定位精度（选配光栅） | 3μm | —— | |
| 直线度 | 5μm | 8μm | |
| 运动平行度 | 15μm | 20μm | |
| 俯仰 | 50″ | 80″ | |
| 偏摆 | 25″ | 30″ | |
| 回程间隙 | 2μm | 5μm | |
| 丢步 | 2μm | 2μm | |
| 可加装光栅尺（G） | —— | ||
| 可换伺服电机（D） | —— | ||

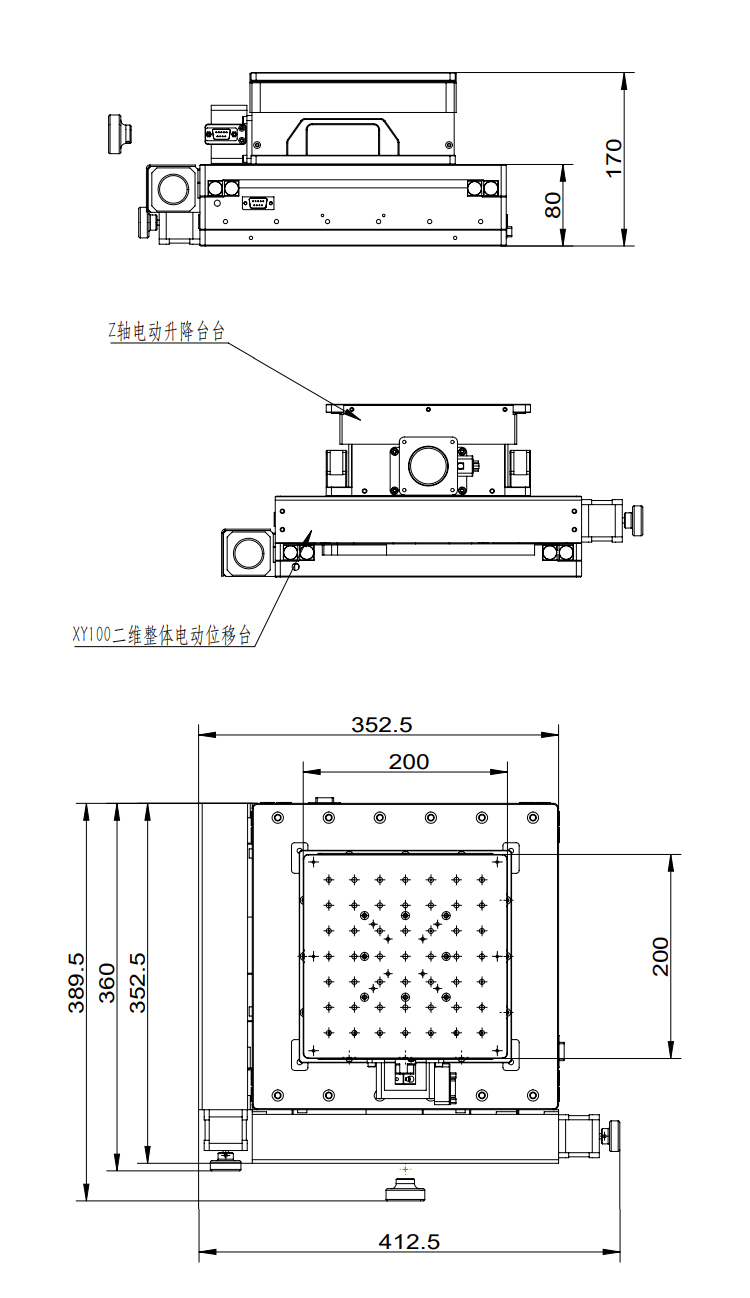

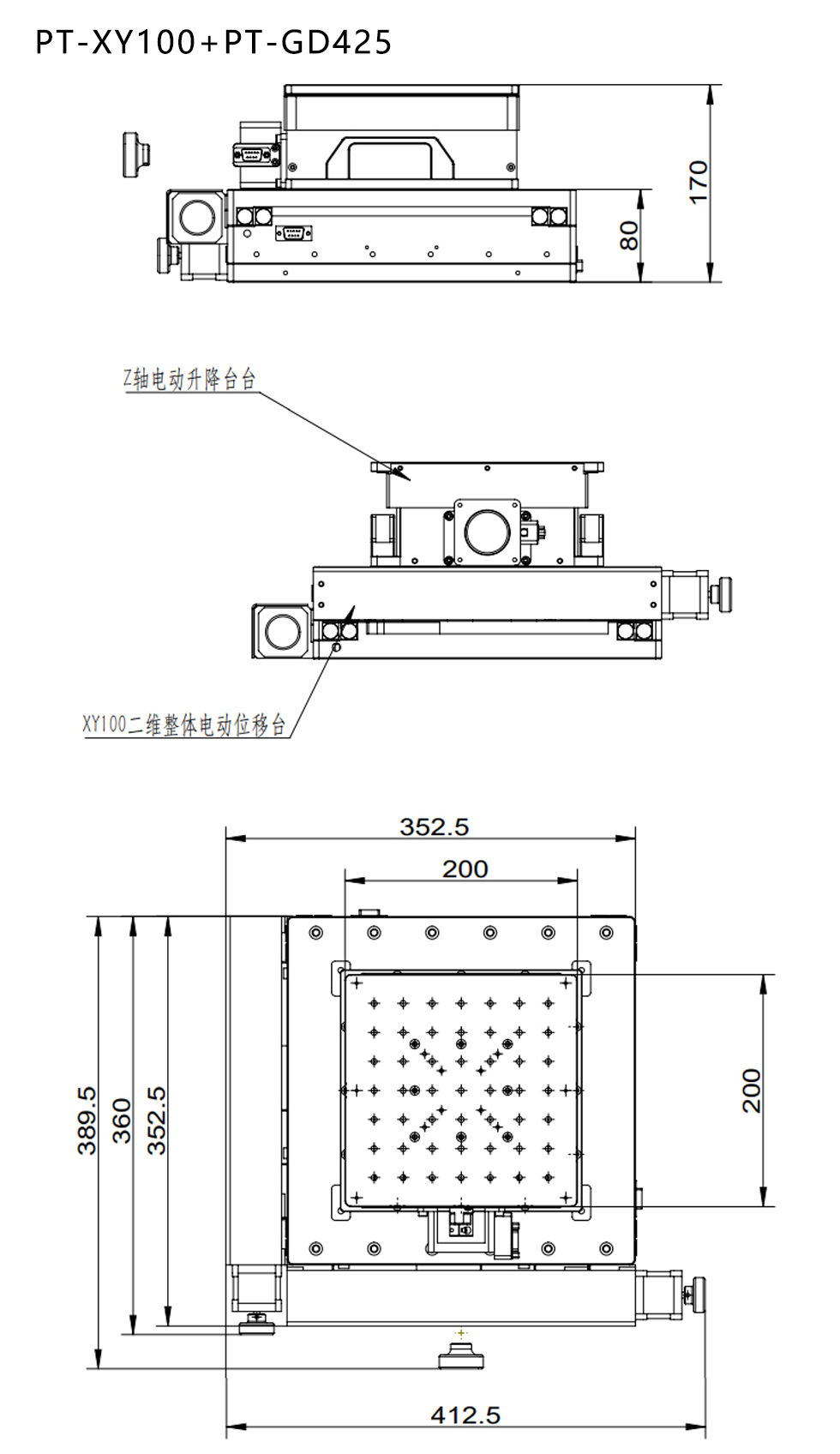

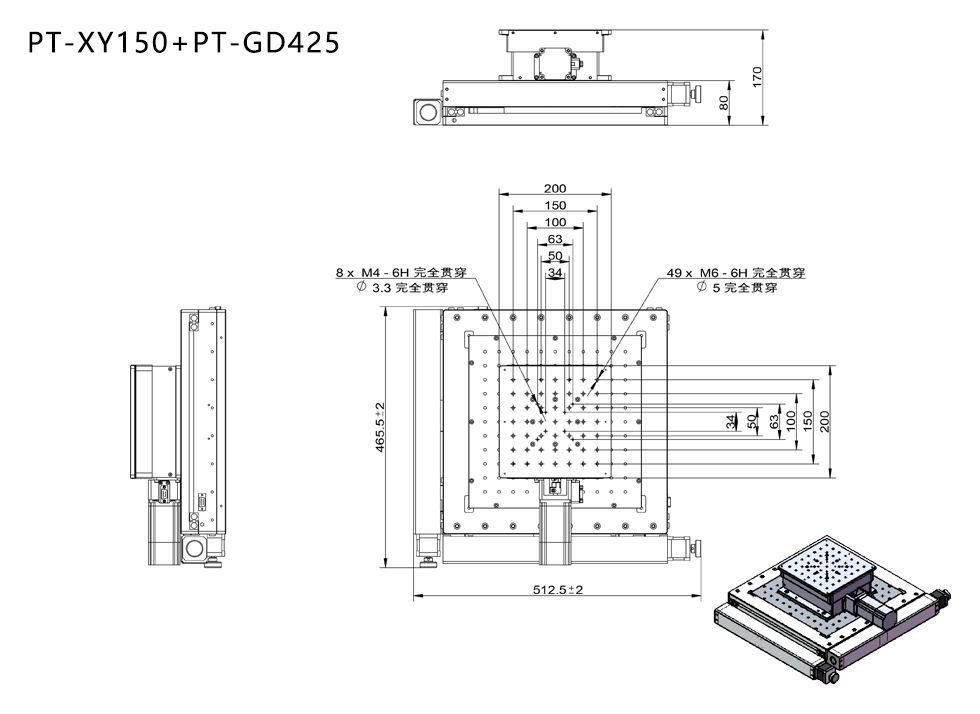

XYZ三轴调节台 产品尺寸图：
注意事项:
我们很高兴您能与我们合作。为了节省您的时间，在选择产品时，请检查参数或与我们的销售团队沟通，以免因参数与您的使用要求不一致而耽误您的工期。我们再次感谢您的支持。
