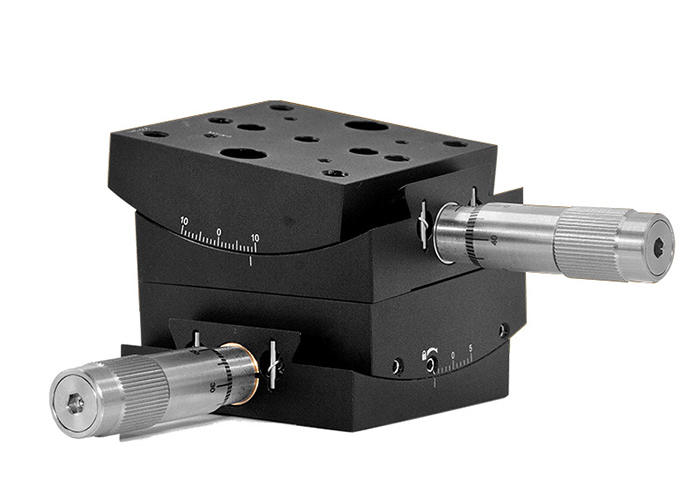

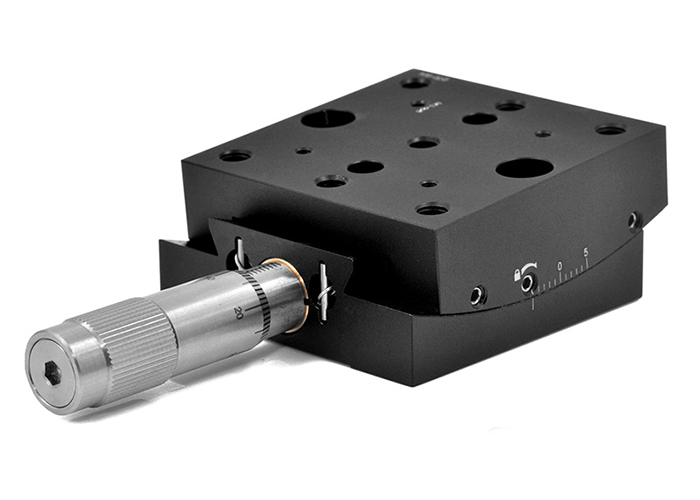

  • 手动角度位移台倾斜测角旋转台弧摆台 PT-SD82
  • 手动角度位移台倾斜测角旋转台弧摆台 PT-SD82
  • 手动角度位移台倾斜测角旋转台弧摆台 PT-SD82
  • 手动角度位移台倾斜测角旋转台弧摆台 PT-SD82
  • 手动角度位移台倾斜测角旋转台弧摆台 PT-SD82

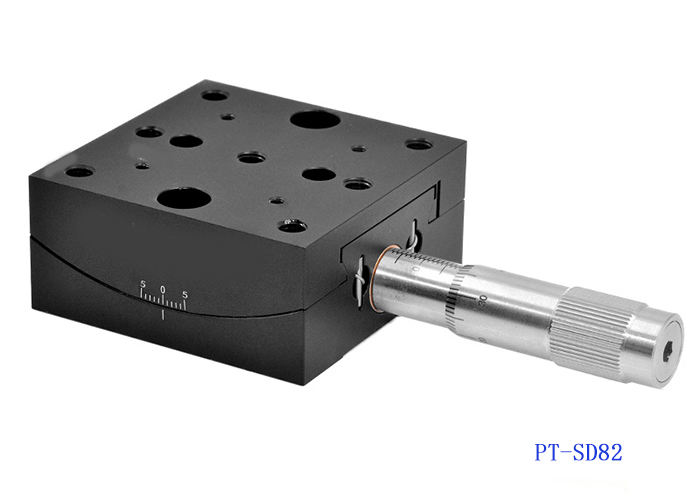

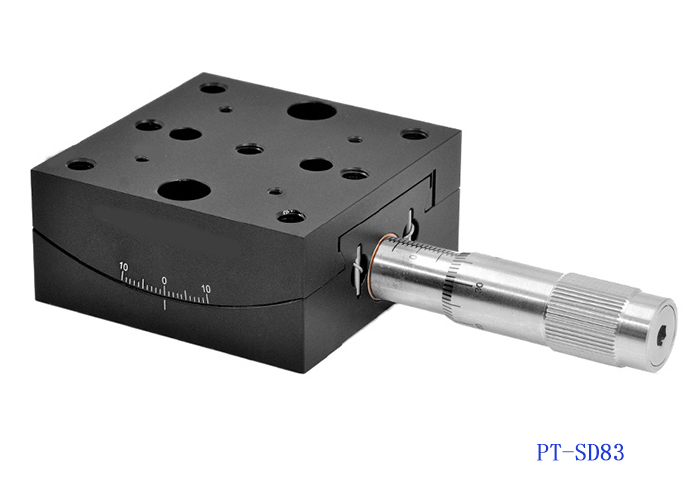

产品名称: 手动角度位移台倾斜测角旋转台弧摆台 PT-SD82

分享
规格:

型号

PT-SD82

PT-SD83

台面尺寸

65*65mm

65*65mm

旋转轴高度

101.6mm

71.2mm

角度范围

±5°

±10°

刻度

螺纹类型

M6/M3

M6/M3

负载

45N

45N

重量

347g

347g

材质

7075铝合金

7075铝合金


产品详情:

PT-SD82手动角位台使用驱动器驱动的精密燕尾滑块和弹簧加载,以减少类似蜗轮驱动平台中常见的反冲。弹簧加载设计具有可互换执行机构的额外优势,允许从各种执行机构如精密调整螺钉、差动千分尺或电动执行机构中选择调整灵敏度。

产品特性

1、无反冲弹簧负载设计,可拆卸互换多种执行机构。

2、可使用侧边安装的固定螺丝可以将平台完全锁定。

3、与游标测微头使用时,PT-SD82提供加±5°的旋转运动,PT-SD83提供±10°的旋转运动;

4、绕虚拟点的纯旋转运动;

5、边缘有分度为1°的标记。

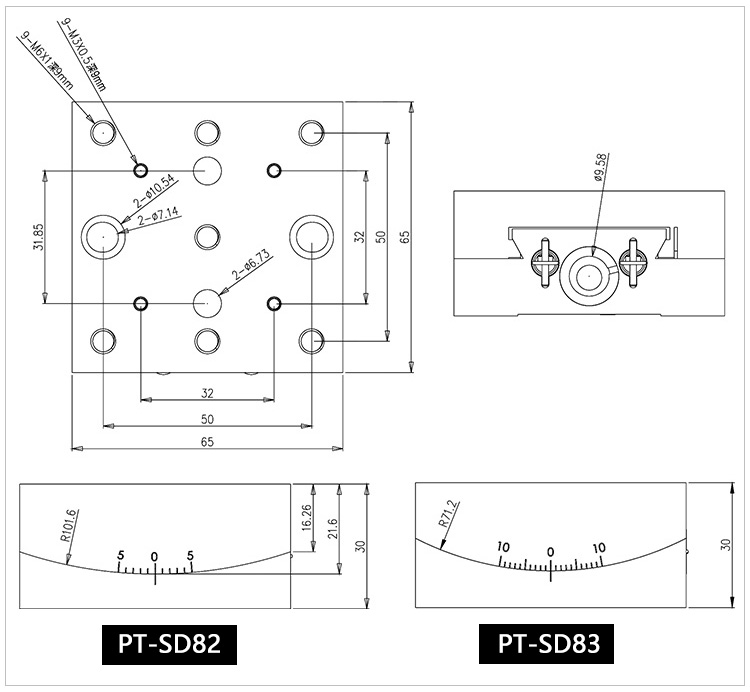

产品尺寸图

手动角度位移台倾斜测角旋转台弧摆台 PT-SD82

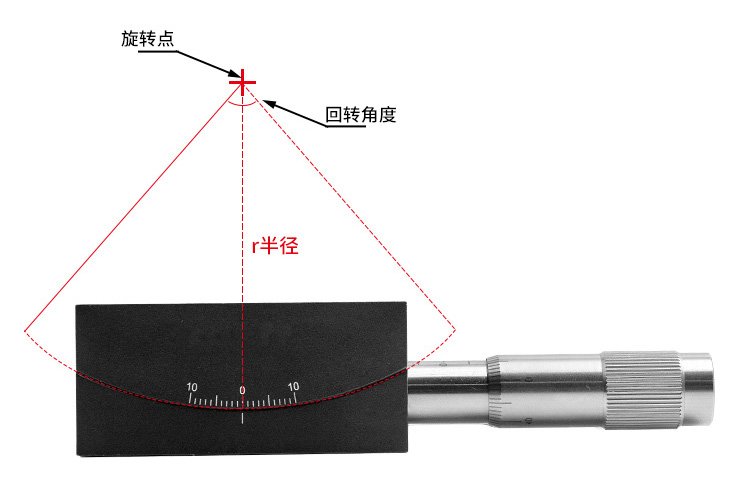

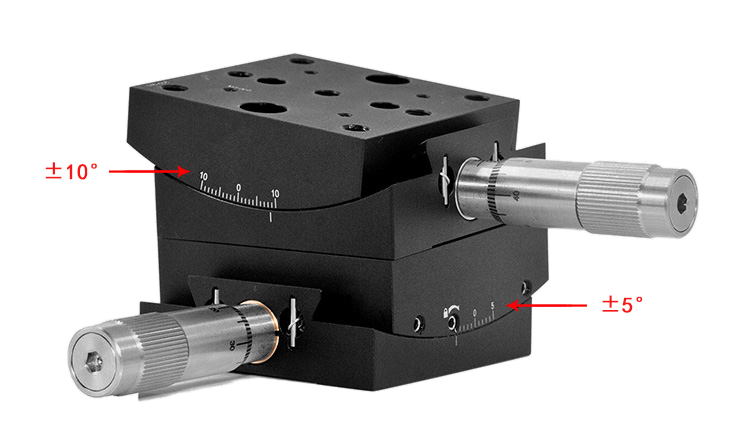

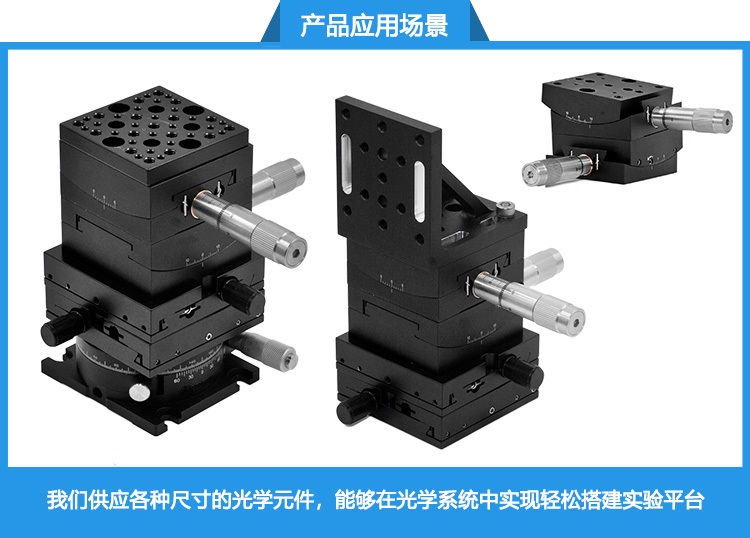

角度位移台可以在旋转角度范围内绕着旋转点实现无阻碍的纯旋转运动。可层叠的紧凑型设计允许将角度位移台固定到另一个角度位移台的上表面,两个角度位移台的旋转点重叠。

PT-SD82:±5°|r=101.6mm; PT-SD83:±10°|r=71.2m

手动角度位移台倾斜测角旋转台弧摆台 PT-SD82

精密的燕尾式设计,结合无反冲的丝杆以及测微头,增强了顶板的角度定位能力,提供准确和可重复的定位。使用载台侧边的紧定螺丝可以将平台锁定,锁定位移台上的运动。

手动角度位移台倾斜测角旋转台弧摆台 PT-SD82

当与游标测微头-起使用时,PT-SD82的上级支架具有±5°的旋转运动,PT-SD83的上级支架具有士10°的旋转运动。可以使用载台侧面的六角螺丝牢固地锁定位移台上的运动。

手动角度位移台倾斜测角旋转台弧摆台 PT-SD82

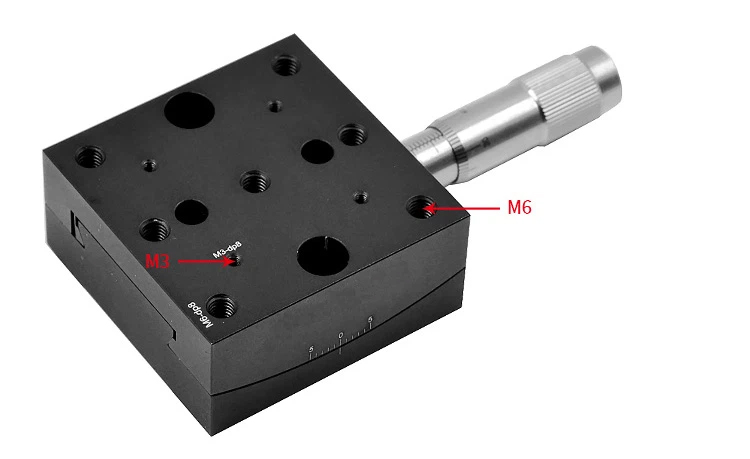

角度位移台面具有用于安装的螺纹孔阵列,包括7个M6、4个M3螺纹孔。便于连接光机组件到位移台上。该系列可通过M6沉头安装孔进行堆叠配置,或安装光学平板上。

手动角度位移台倾斜测角旋转台弧摆台 PT-SD82

手动角度位移台倾斜测角旋转台弧摆台 PT-SD82


服务:
手动角度位移台倾斜测角旋转台弧摆台 PT-SD82
  • 手动角度位移台倾斜测角旋转台弧摆台 PT-SD82
  • 手动角度位移台倾斜测角旋转台弧摆台 PT-SD82
  • 手动角度位移台倾斜测角旋转台弧摆台 PT-SD82
  • 手动角度位移台倾斜测角旋转台弧摆台 PT-SD82
常见问题:
注意事项:

    我们很高兴你能和我们合作。为了节省你的时间,在选择产品时,请查看参数或与我们的销售沟通,避免你购买的产品,因参数与你的使用要求不一致,耽误你的工期进度。我们再次感谢你的支持。
