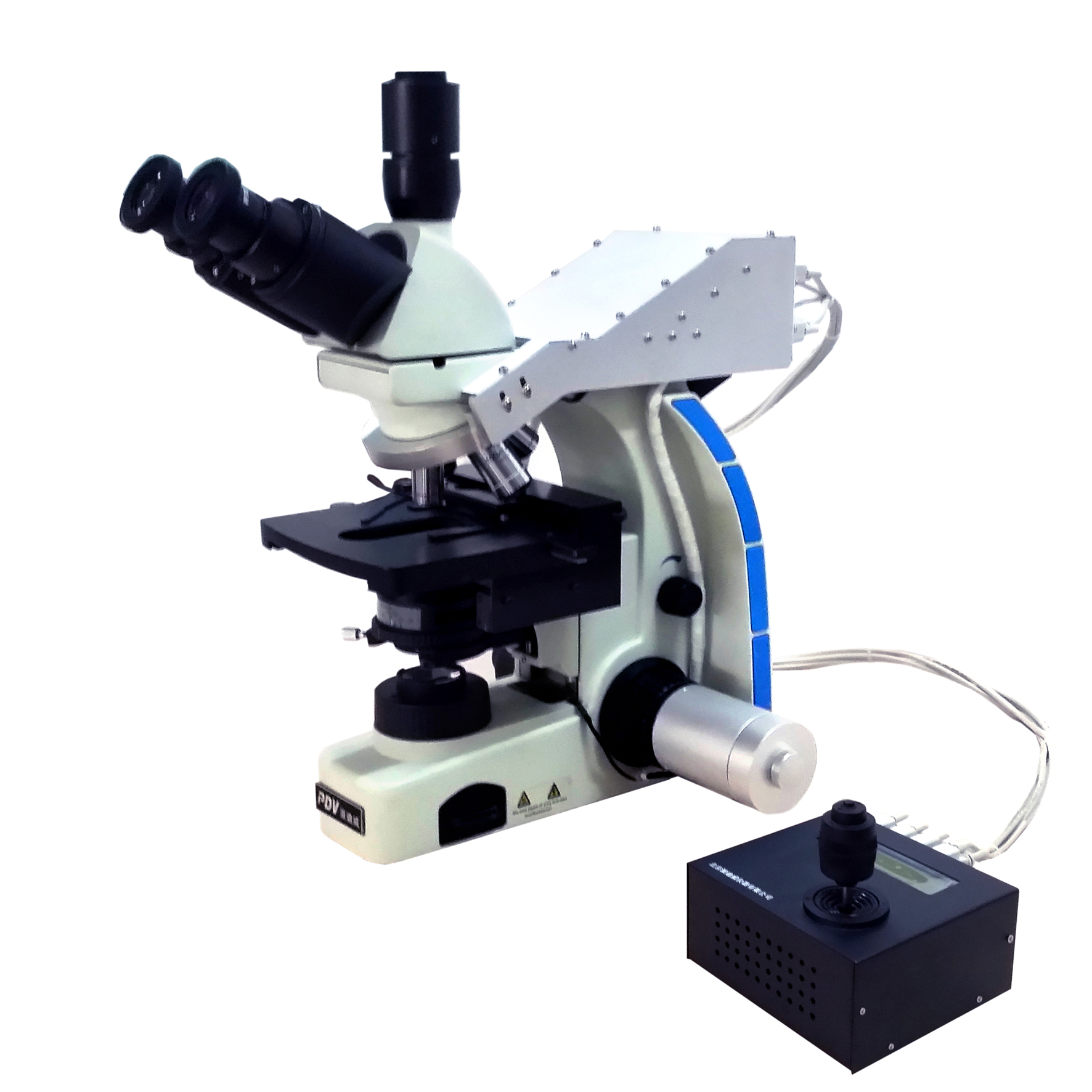

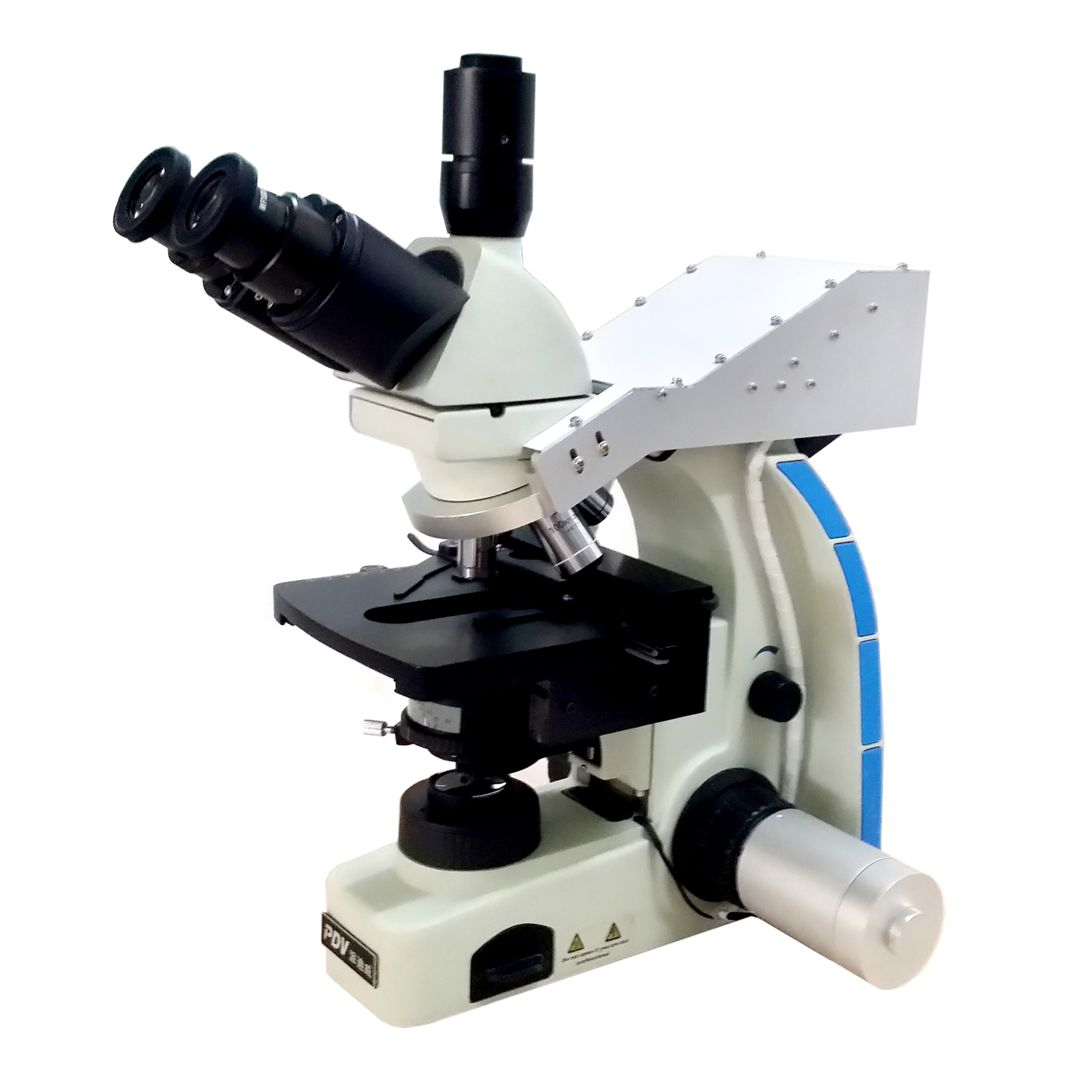

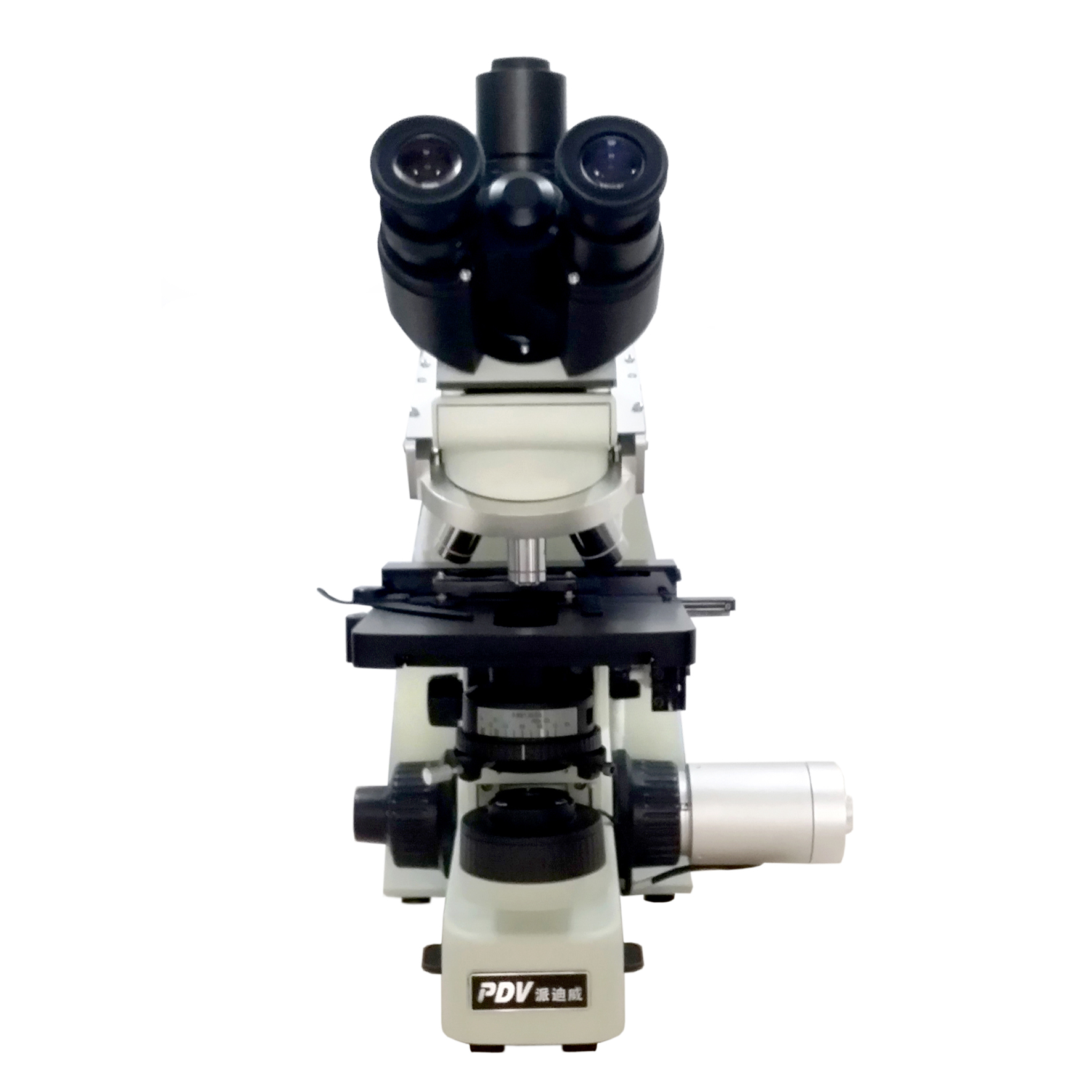

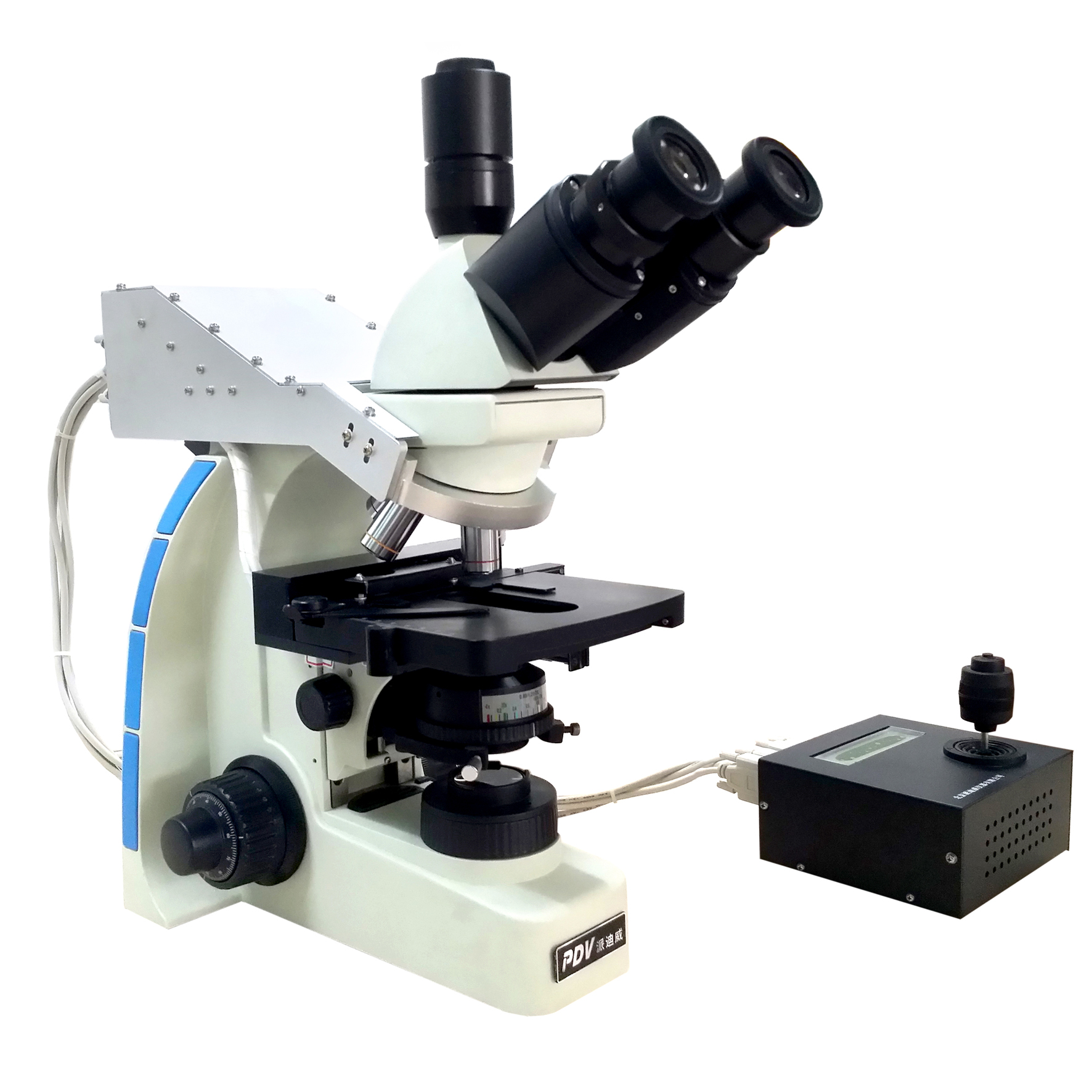

产品名称: 全自动聚焦显微镜

主要功能：

1，XY自动位移台

2，Z轴自动升降

3，物镜转盘自动转换

4，自动扫描

5，图像自动合成

6，所有功能无需手动操作，鼠标点击软件界面自动完成所有工作。

自动聚焦显微镜系统

一.概述

自动聚焦显微镜系统利用计算机控制显微镜物台的

X/Y/Z 三个空间方向的移动、镜头切换和视频设备，可实现自动聚焦、

图像显示和保存等功能。

其工作原理是利用视频设备，由计算机模拟人工聚焦调节过程调

节显微镜，实现聚焦。

聚焦完成后，物台自动调整到焦平面，这时可通过目镜或视频图

像观测到目标的实际图像，还可以由记录的图像中观测到焦平面上下

附近层面的图像，从而实现对目标的“立体”观测。

还可以对目标扫描，形成多视场的组图或基本拼图。

使用计算机辅助自动聚焦显微镜系统可避免人工调节显微镜聚

焦的繁琐工作，简化操作过程，该系统特别适用于生物标本观测等领

域的显微观测。

二.特点

1．操作简单明了；

2．控制面板简洁；

3．软件无需安装直接运行即可；

4．所见图像可即使保存，以备后用；

5．聚焦过程中图像实时显示。

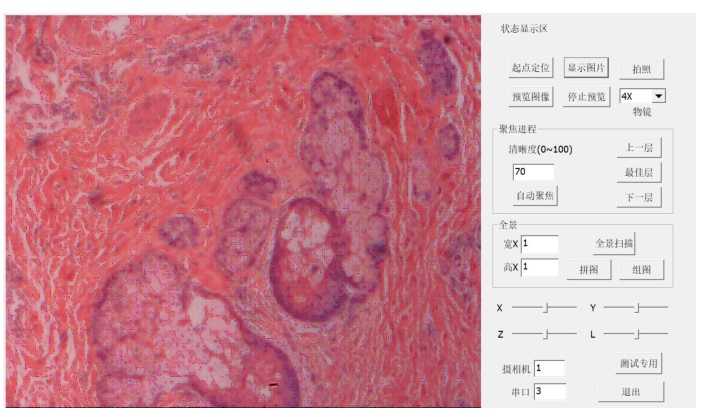

三. 控制面板简介

1.起点定位。物台升降、平移到起点位置，物镜旋转到第一个镜头(一

般为 4X)位置，以后才可以开始“自动聚焦”进程和“物镜”选择。

只在上电、软控制面板重启后需要“起点定位”，以后可以多次重复

“自动聚焦”和“物镜”选择而无需重新“起点定位”。

2.显示图片。显示一张 JPG 图片。

3.预览图像。显示当前摄像机的实时画面。

4.停止预览。停止显示当前摄像机的实时画面。

5.拍照。当前的实时画面保存为 JPG 图片文件，保存时会弹出文件名

称选择对话框，设定保存的文件名称。

6.物镜。选择用于操作的物镜镜头，在下拉菜单里以放大倍数标示。

启动初值为 4X。

7.清晰度。设定清晰度门限，缺省值为 70。定义为：Z清晰为 100，

Z不清晰为 0，自动聚焦结束后点击“上一层”，“ZJ层”，“下一层”

可观测到清晰度门限以上的那些图像。

8.上一层。“自动聚焦”结束后，显示当前所显图像所在平面的上一

层平面的图像，物台并不移动。

9.zj层。“自动聚焦”结束后，显示焦平面所在的平面的图像，物

台并不移动。

10.下一层。“自动聚焦”结束后，显示当前所显图像所在平面的下一

层平面的图像，物台并不移动。

11．自动聚焦。开始自动聚焦进程。只能在“起点定位”后才可进

行。聚焦过程中会实时显示图像。

12.宽 X。全景图宽度。以当前显示的区域宽度的倍数表示。

13.高 X。全景图高度。以当前显示的区域高度的倍数表示。

14.全景扫描。根据设定的全景图宽度和高度，开始全景扫描进程，

扫描进程中实时显示图像。

15.全景组图。将全景扫描得到的图像组合成全景图，并显示。

16.X,Y,Z,L 滑块。拖动时载物台做 X、Y、Z 向移动，物镜旋转。

17.摄像机。摄像机号，指定当前使用的摄像机编号。

18.串口。显微镜机械控制驱动器使用的 RS232 控制端口号。缺省值

为 3，即使用 COM3。

19．图像显示区的鼠标拖动。物台做相应的 X、Y 运动，使得显示图

像随鼠标的拖动方向移动相同位移，好像把图片拖动了一样。过程中

会弹出实时图像显示窗，过程结束，该窗关闭。

20．图像显示区的鼠标滚轮。物台做微调升降运动。过程中会弹出

实时图像显示窗，过程结束，该窗关闭。

21．测试专用。测试用。

22．退出。退出软控制面板。

四. 主要技术指标

1.图像大小：1280X960 点阵；

2.图像格式：JPG；

3.载物台Z大位移 X*Y：70mm*50mm；

4.聚焦范围(Z 向)：大于 2mm；

5.重量：约 5kg；

6.驱动器：四轴步进电机驱动；

7.计算机控制接口：RS232；

8.控制计算机要求：WIN7 以上系统，内存、硬盘大小适当；

9.物镜：4X、10X、40X、100X；

10.显微镜照明光源：220VAC 亮度可调 20W 卤素灯；

产品标准配置：1，显微镜一台,2，XY电动平一套 ,3，电动Z轴 4，运动控制一套 5，软件一套
