产品名称: PX110-400 精密型电动旋转台(蜗轮蜗杆)旋转台 角度分度盘

分享
规格:

产品参数为电性能参数

产品型号PT-GD205PX110-400
结构描述角度范围360°360°
台面尺寸φ300mmΦ400mm
传动比288∶1360:1
驱动机构蜗轮和蜗杆机构蜗轮和蜗杆机构
导轨形式轴承轴承
步进电机(1.8°)57BYG57BYG
主体材料铝合金铝合金
表面处理阳极氧化黑阳极氧化黑
中心承载55kg75kg
重量7.9kg21kg
精度描述分辨率0.01°=36″(无细分)
0.0005°=1.8″(20细分)
0.0025°=9″(无细分) 0.000125°=0.45″(20细分)
速度25°/sec5°/sec
重复定位精度0.005°=3.6″0.002°=3.6″
定位精度(选配光栅)0.01°=7.2″0.005°=18″
端跳精度10μ20μ
空回0.005°=18″0.005°=18″
偏心20μ30μ
丢步0.005°=18″0.005°=18″
平行度100μ120μ


产品详情:

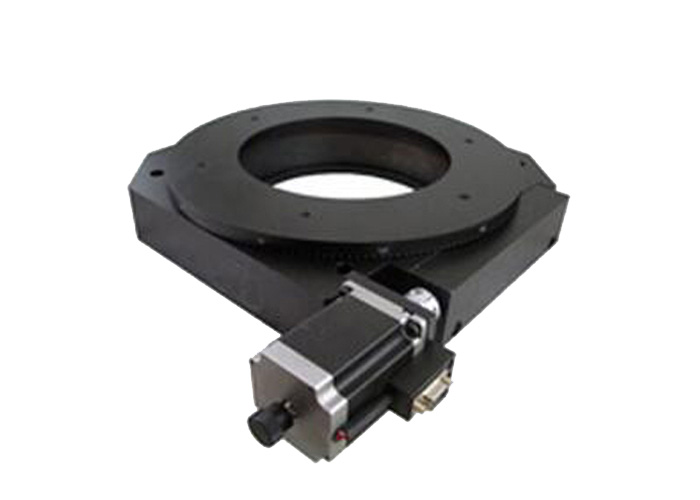

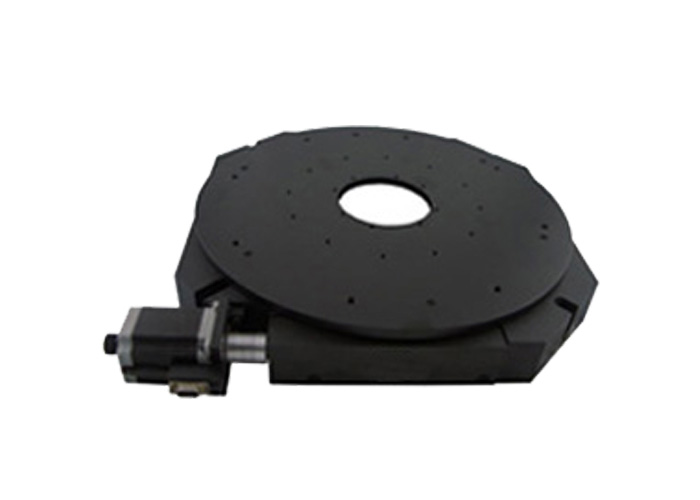

精密型电动旋转台(蜗轮蜗杆): PX110-400

□产品特性:

■标配步进电机,公司的运动控制器可对其实现自动化控制

■旋转轴系采用多道工艺精密加工而成,配合精度高,承载大,寿命长

■采用精密研配的蜗轮蜗杆结构,运动舒适,可以正向和反向旋转且空回小

■设计精巧的消空回结构,可调整长期使用造成的空回间隙

■特殊的结构设计,旋转台面低的端跳和偏心,使旋转运动更加平稳

■旋台的中心通孔与旋转中心有严格的同轴度要求,旋台的中心孔径有严格的配合公差限制,方便客户做精密定位

■台面外围的刻度圈是激光刻划标尺,标尺可相对台面转动,方便初始定位和读数

■步进电机和蜗杆通过高品质弹性联轴节连接,传动同步,消偏性能好,大大降低了偏心扰动且噪音小。

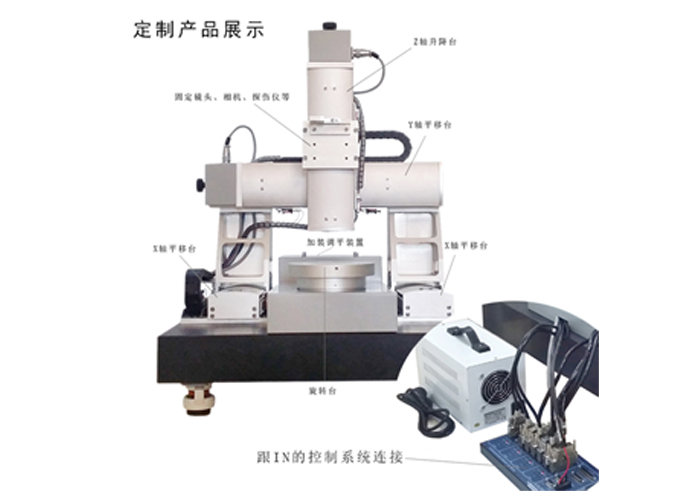

■电动旋转台可平放使用也可立式使用,可与其他种类台子组成多维电动调整台

■可增加限位功能,增加初始零位 ,换装伺服电机,加装旋转编码器,接受产品的改制和量身定制。
■可换装三相或伺服电机加大旋台转速和扭矩

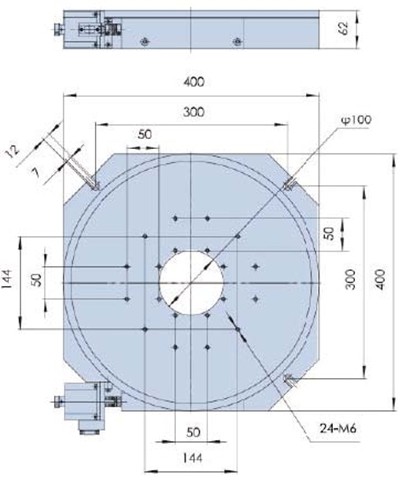

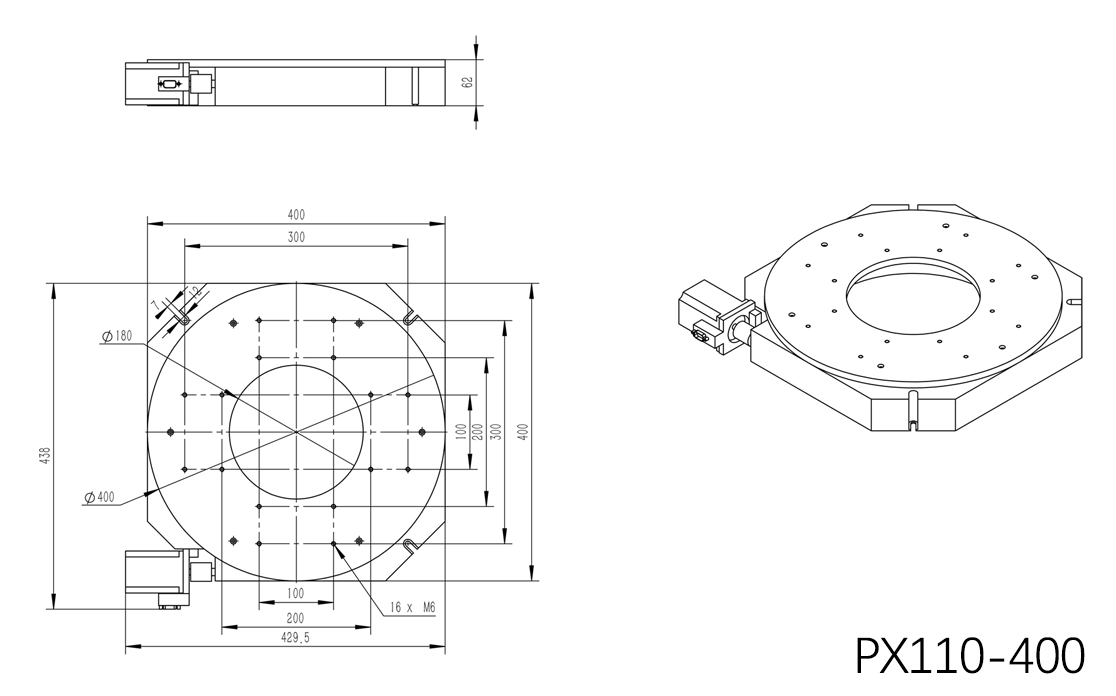

PX110-400【400台面】尺寸图:

PX110-400 精密型电动旋转台(蜗轮蜗杆)旋转台 任意角度分度盘

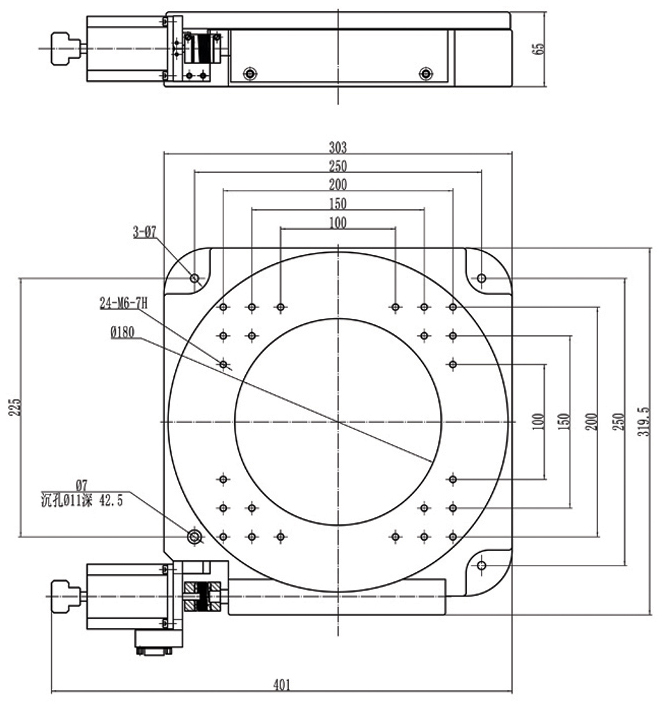

PT-GD205(300台面)尺寸图:

PX110-400 精密型电动旋转台(蜗轮蜗杆)旋转台 任意角度分度盘
