产品名称: PT-GD204 高精度电动旋转台 360度旋转 蜗轮蜗杆 转盘 分度盘

分享
规格:

产品参数为电性能参数

产品型号      PX110-100HPT-GD204
结构描述角度范围360°360°
台面尺寸φ100mmΦ200mm
传动比180∶1180∶1
驱动机构蜗轮和蜗杆机构蜗轮和蜗杆机构
导轨形式轴承轴承
步进电机(1.8°)42BYG57BYG
主体材料铝合金铝合金
表面处理阳极氧化发黑阳极氧化发黑
中心承载20kg100kg
重量3kg12kg
精度描述分辨率0.01°(无细分)0.0005°=1.8″(20细分)0.01°=36″(无细分)0.0005°=1.8″(20细分)
速度10度/秒25°/sec
重复定位精度0.01°=36″0.002°=7.2″
绝对定位精度0.02°=72″0.005°=18″
端跳精度25μ10μ
空回0.01°=36″0.002°=7.2″
偏心15μ20μ
丢步0.01°=36″0.005°=18″
平行度80μ50μ
产品详情:

高精度电动旋转台(蜗轮蜗杆):

 产品特性:

※标配步进电机,公司研发的运动控制器可对其实现自动化控制

※旋转轴系采用多道工艺精密加工而成,配合精度高,承载大,寿命长

※采用精密研配的蜗轮蜗杆结构,运动舒适,可以任意正向和反向旋转且空回小

※设计精巧的消空回结构,可调整长期使用造成的空回间隙

※特殊的结构设计保证了旋转台面极低的端跳和偏心,使旋转运动更加平稳

※旋台的中心通孔与旋转中心有严格的同轴度要求,旋台的中心孔径有严格的配合公差限制,方便客户做精密定位

※台面外围的刻度圈是激光刻划标尺,方便初始定位和读数

※步进电机和蜗杆通过进口高品质弹性联轴节连接,传动同步,消偏性能好,大大降低了偏心扰动且噪音小

※电动旋转台可平放使用也可立式使用,可与其他种类台子组成多维电动调整台

※可增加限位功能,增加初始零位 ,换装伺服电机,加装旋转编码器,接受产品的改制和量身定制

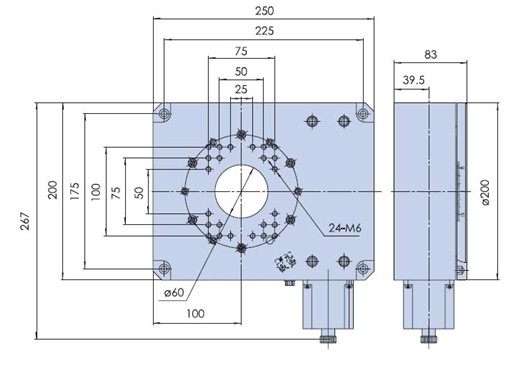

产品尺寸图:

PT-GD204

PT-GD204 高精度电动旋转台 360度旋转 蜗轮蜗杆 转盘 分度盘

PX110-100H:

PT-GD204 高精度电动旋转台 360度旋转 蜗轮蜗杆 转盘 分度盘

优势:

我们的产品从设计理念,加工技术,装配技术进行控制。为用户提供高质量的产品。为你提供工业自动化4.0全套设计加工方案,直至项目成功验收。

我们有加工设备:CNC 10台,车床8台,铣床11台。我们有一批经验丰富的加工技术人员。我们的产品每年定期送到计量机构进行随机抽查,并出具检验报告。


服务:

1、为了保证产品的高可靠性和先进性,系统的选材均选用国内或国际品牌产品。
2、在同等竞争条件下,我公司在不以降低产品技术性能、更改产品部件为代价的基础上,真诚以优惠的价格提供给贵方。
3、服务效率:保修期内或保修期外如设备出现故障,供方在接到通知后,我们会在12小时内做出解决方案。
4、服务原则:产品保修期为:十二个月,在保修期内供方将免费维修和更换属质量原因造成的零部件损坏,保修期外零部件的损坏,提供的配件只收成本费,由需方人为因素造成的设备损坏,供方维修或提供的配件均按成本价计。
