首页 > 产品中心 > 高精度电动平台系列 > 高精度电动旋转台

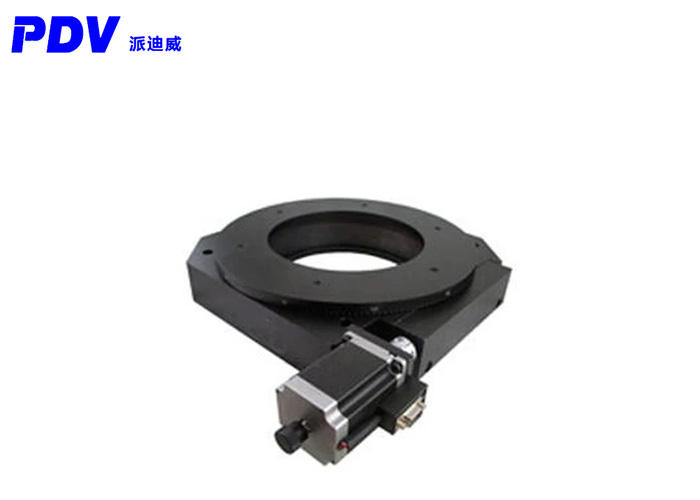

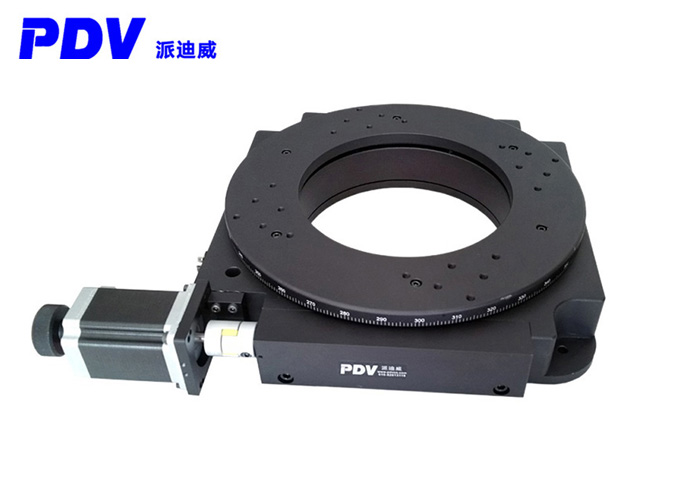

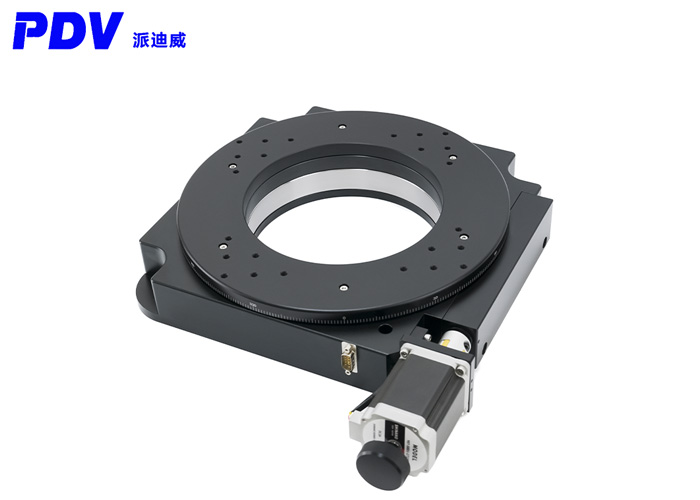

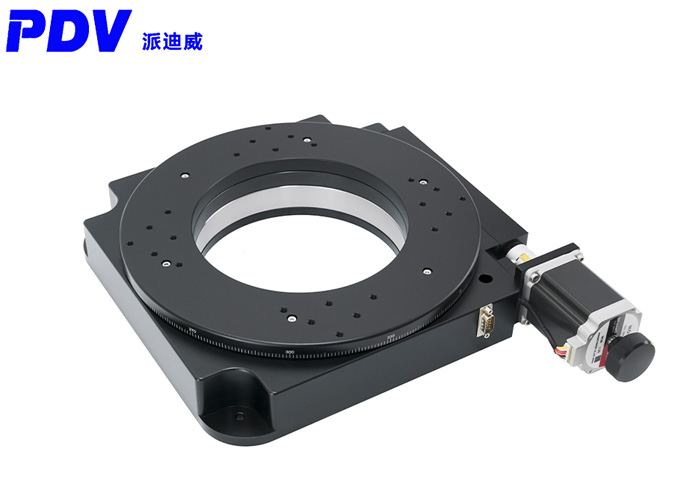

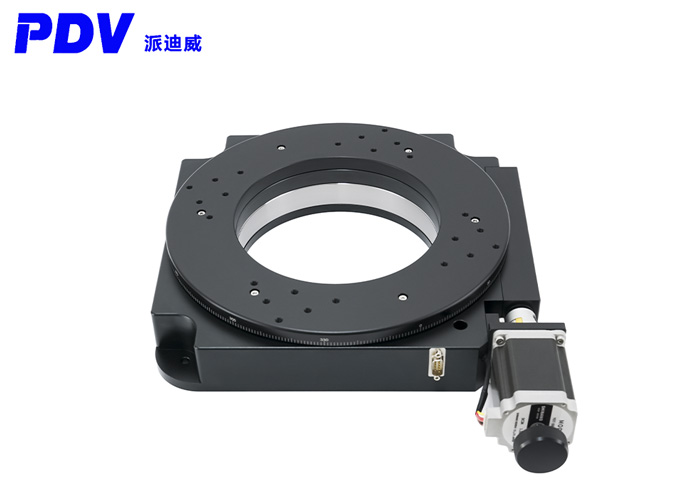

  • PT-GD205 电动旋转台 电动分度盘 角度台 旋转台 台面直径300mm
  • PT-GD205 电动旋转台 电动分度盘 角度台 旋转台 台面直径300mm

产品名称: PT-GD205 电动旋转台 电动分度盘 角度台 旋转台 台面直径300mm

分享
规格:
产品型号PT-GD205PX110-400
结构描述角度范围360°360°
台面尺寸φ300mmΦ400mm
传动比288∶1720:1
驱动机构蜗轮和蜗杆机构蜗轮和蜗杆机构
导轨形式轴承轴承
步进电机(1.8°)57BYG57BYG
主体材料铝合金铝合金
表面处理阳极氧化黑阳极氧化黑
中心承载55kg75kg
重量7.9kg21kg
精度描述分辨率0.01°=36″(无细分)
0.0005°=1.8″(20细分)
0.0025°=9″(无细分) 0.000125°=0.45″(20细分)
速度25°/sec5°/sec
重复定位精度0.005°=3.6″0.002°=3.6″
绝对定位精度0.01°=7.2″0.005°=18″
端跳精度10μ20μ
空回0.005°=18″0.005°=18″
偏心20μ30μ
丢步0.005°=18″0.005°=18″
平行度100μ120μ
产品详情:

精密型电动旋转台(蜗轮蜗杆):PT-GD205

产品特性:

※标配步进电机使用我公司自主研发的运动控制器可对其实现自动化控制
※旋转轴系采用多道工艺精密加工而成,配合精度高,承载大,寿命长
※采用精密研配的蜗轮蜗杆结构,运动舒适,可以任意正向和反向旋转且空回极小
※设计精巧的消空回结构,可调整长期使用造成的空回间隙
※特殊的结构设计保证了旋转台面极低的端跳和偏心,使旋转运动更加平稳
※旋台的中心通孔与旋转中心有严格的同轴度要求,旋台的中心孔径有严格的配合公差限制,方便客户做精密定位
※台面外围的刻度圈是激光刻划标尺,标尺可相对台面转动,方便初始定位和读数
※步进电机和蜗杆通过进口高品质弹性联轴节连接,传动同步,消偏性能好,大大降低了偏心扰动且噪音小
※电动旋转台可平放使用也可立式使用,可与其他种类台子组成多维电动调整台
※可增加限位功能,增加初始零位 ,换装伺服电机,加装旋转编码器,接受产品的改制和量身定制

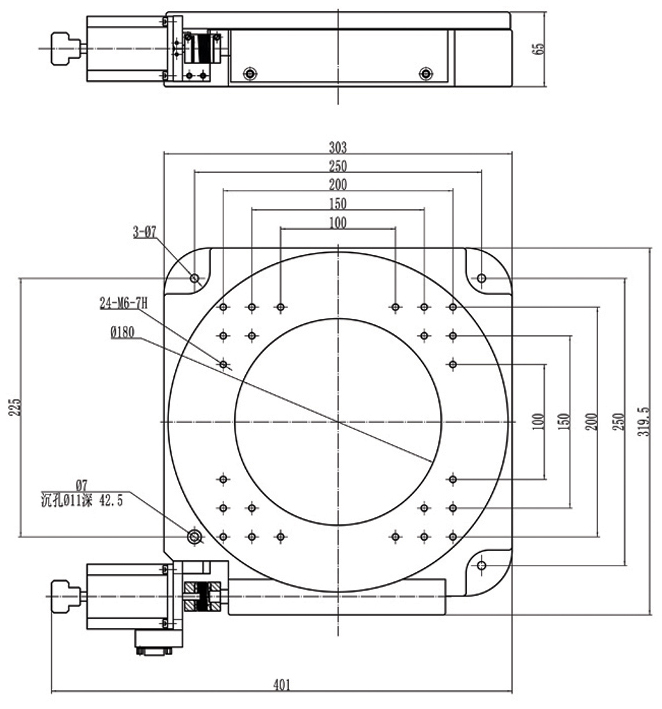

PT-GD205【300台面】尺寸图:

PT-GD205 电动旋转台 电动分度盘 角度台 旋转台 台面直径300mm

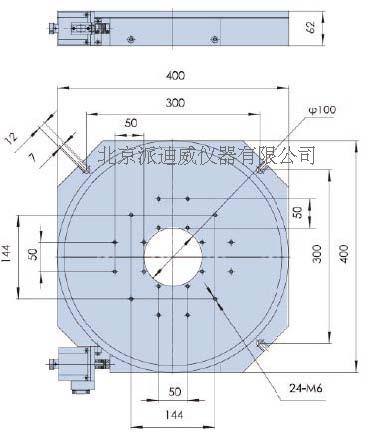

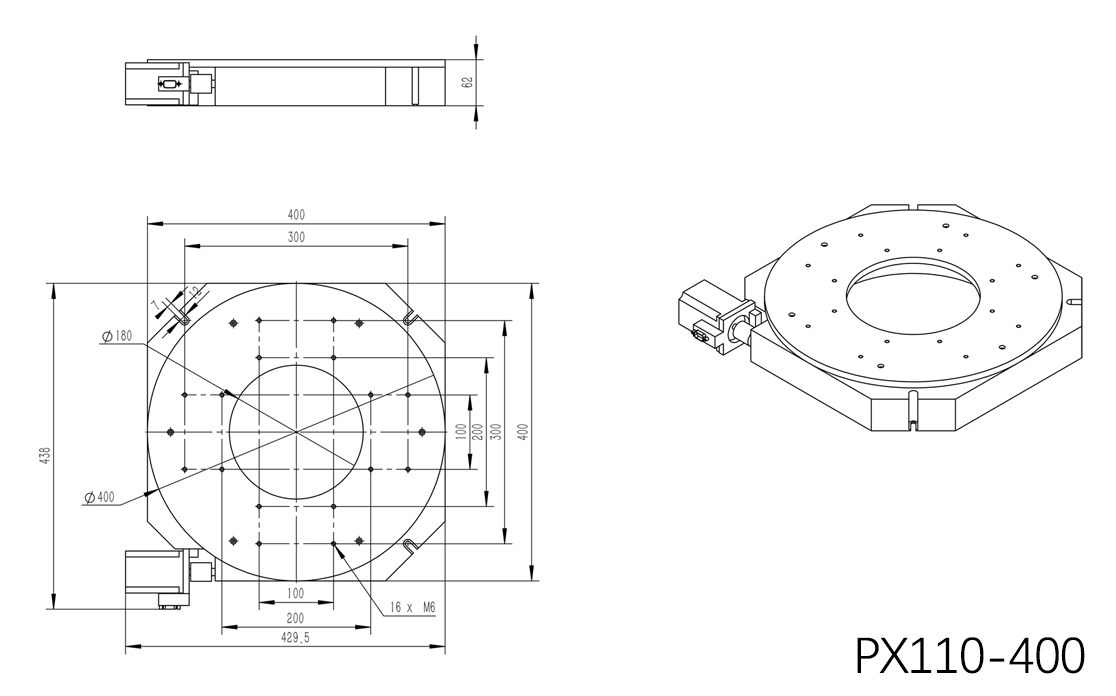

PX110-400【400台面】尺寸图:

PT-GD205 电动旋转台 电动分度盘 角度台 旋转台 台面直径300mm


优势:

我们的产品从设计理念,加工技术,装配技术全方位的控制。为用户提供高质量的产品。为你提供工业自动化4.0全套设计加工方案,直至项目成功验收。

我们有加工设备:CNC 10台,车床8台,铣床11台。我们有一批经验丰富的高级加工技术人员。我们的产品每年定期送到计量机构进行随机抽查,并出具检验报告。

具有行业领先水平的设计师,经验丰富的装配师傅能严格把握产品设计和加工精度。

服务:

1、为了保证产品的高可靠性和先进性,系统的选材均选用国内或国际优质名牌产品。
2、在同等竞争条件下,我公司在不以降低产品技术性能、更改产品部件为代价的基础上,真诚以最优惠的价格提供给贵方。
3、服务效率:保修期内或保修期外如设备出现故障,供方在接到通知后,我们会在12小时内做出解决方案。
4、服务原则:产品保修期为:十二个月,在保修期内供方将免费维修和更换属质量原因造成的零部件损坏,保修期外零部件的损坏,提供的配件只收成本费,由需方人为因素造成的设备损坏,供方维修或提供的配件均按成本价计。
